コスモ工機の不断水工法は、上水道のみならず下水道管路にも対応可能です。 ⻑年培ってきた不断水技術と豊富な施工実績により、 老朽化対策や更新工事、分岐・接続工事など、 下水道分野においても安全・確実な施工をご提供します。

施工工程

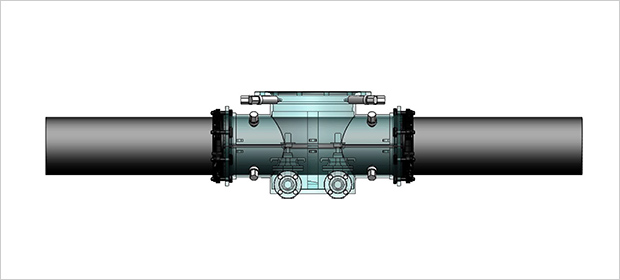

  1. 準備作業

    • 既設管に割T字管、二つ割離脱防止金具を取付けます。
    • 水圧試験を行い、漏れがないことを確認します。

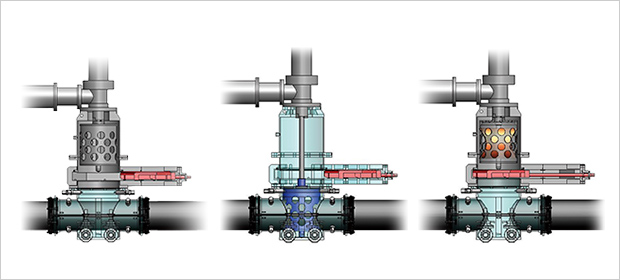

  2. 穿孔

    • 作業弁、穿孔機を取付け、穿孔を開始します。
    • 穿孔終了後、作業弁を閉止します。

    ※穿孔終了後、機材内の汚水は衛生車にて吸引します。

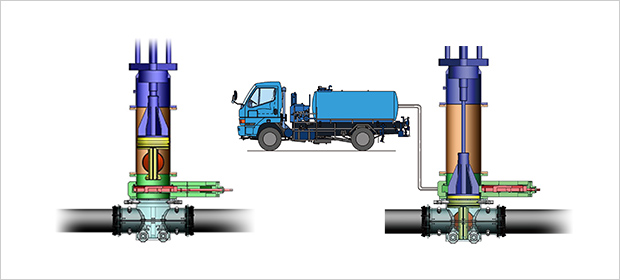

  3. 挿入

    • 挿入機・挿入するバタフライ弁を設置します。
    • 作業弁を開き、バタフライ弁を挿入します。

    ※挿入終了後、機材内の汚水は衛生車にて吸引します。

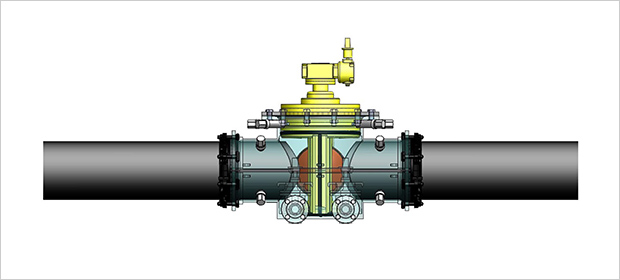

  4. 施工完了

    • 減速機・上蓋を取付け、施工完了です。

施工実績

インサーバタフライ弁 φ1650

　　

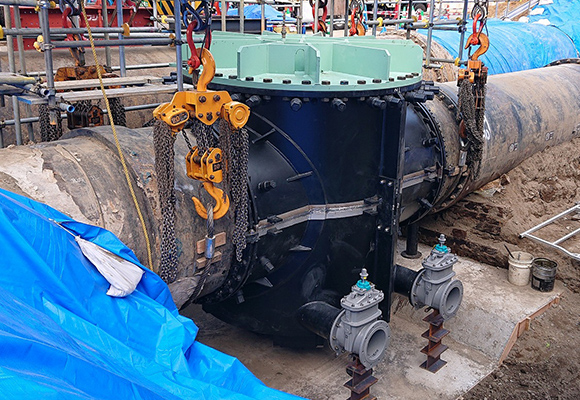

準備作業

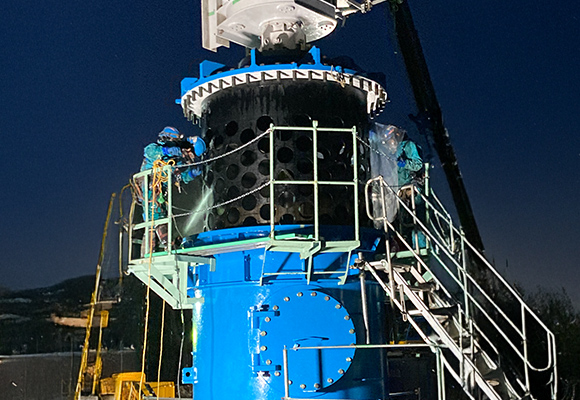

穿孔
挿入

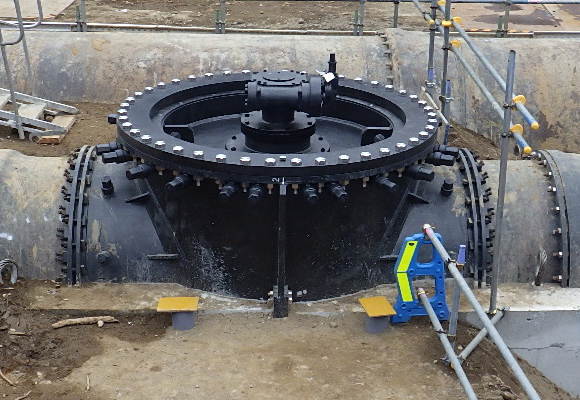

施工完了

インサーバタフライ弁 φ1650・不断水特殊分岐管Cカット φ1650×φ1650

　　

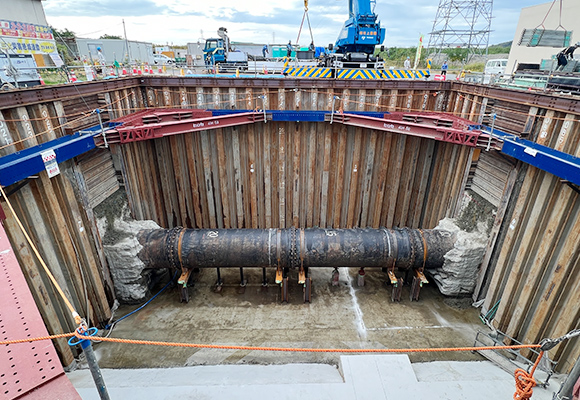

Before

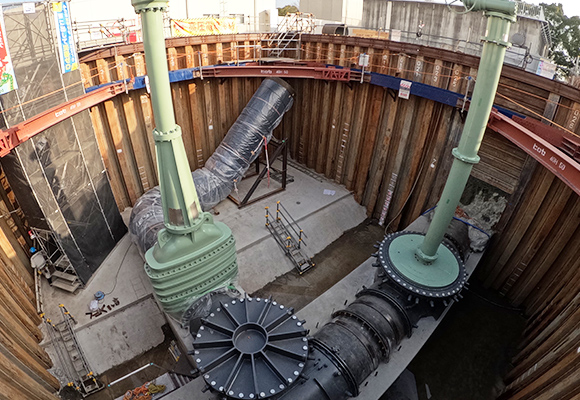

After

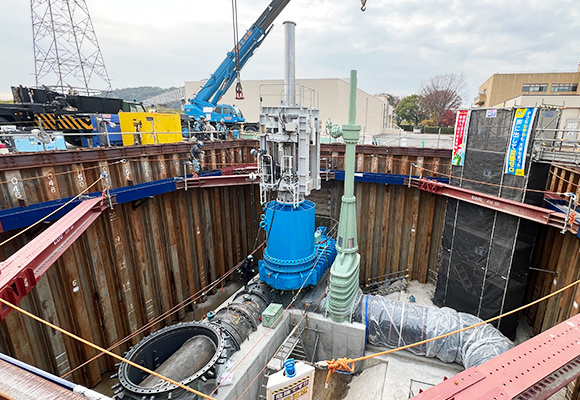

不断水特殊分岐管Cカット　穿孔状況

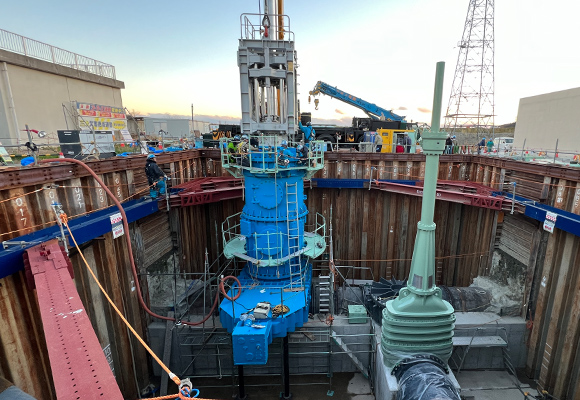

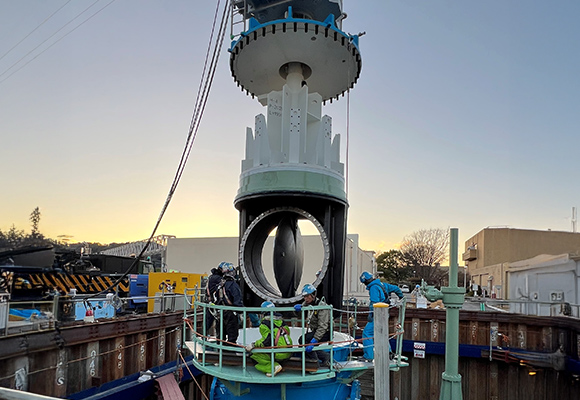

インサーバタフライ弁　挿入状況

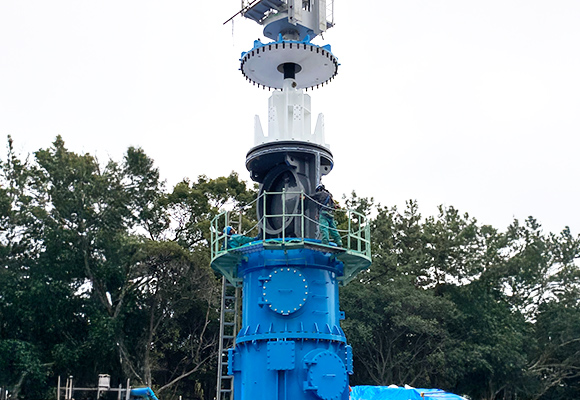

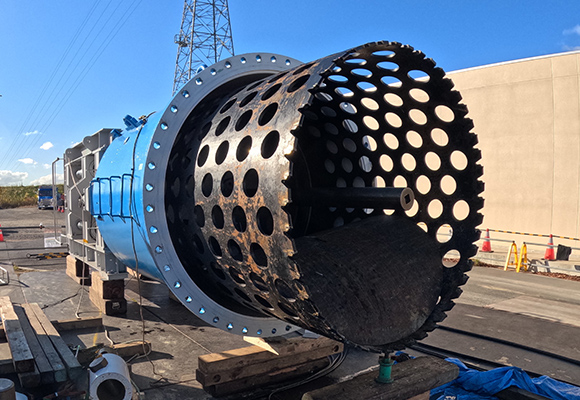

不断水特殊分岐管Cカット　穿孔機・切片
バタフライ弁　本体
