インサーティング工法

使用目的

• 既設管に仕切弁がなく、維持管理が困難な場合
• 建造物（橋、鉄道、下水道等）の設置や道路、または河川の拡幅に伴い、切り回しをする場合
• 断水区域を最小限にくいとめたい場合
• 区画整理等に基づき、水道管の移設が必要な場合
• 通水管の廃管決定で管にプラグ本体を取付ける場合

施工工程

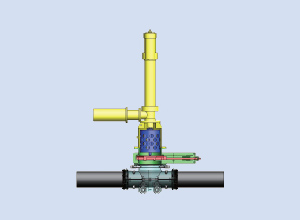

1. 取付け



   既設管に割Ｔ字管・二つ割離脱防止押輪を取付けます。その後、水圧試験を行い、確実に取付けられたことを確認し、作業弁・穿孔機を取付けます。

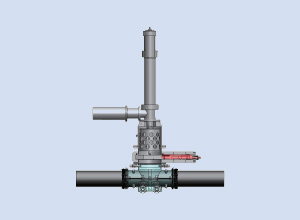

2. 穿孔



   作業弁を開き、穿孔を開始します。この作業弁は弁の開閉により、穿孔した後も流体が外部に漏れないように作業を進めるためのものです。

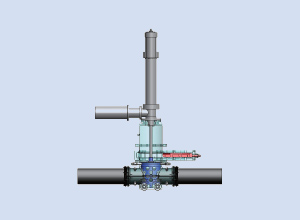

3. 仕切弁を閉じる



   穿孔終了です。このカッターは穿孔中に流量が低下することがないように工夫されています。

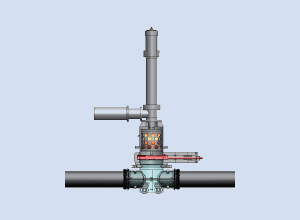

4. 切片回収



   切片を回収し、作業弁を閉じます。カッターのセンタードリルには特殊な落下防止装置がついており、穿孔が終了後も切片が割Ｔ字管の中に落ちてしまうことはありません。

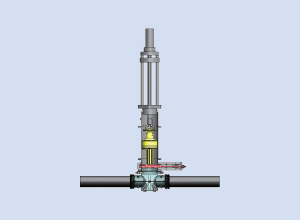

5. バルブ・プラグ設置



   穿孔機を取外し、挿入機、挿入するバルブ・プラグを設置します。

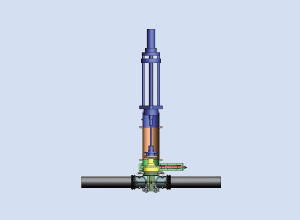

6. 完成



   バルブ・プラグを所定の位置まで挿入し、仮止めの固定ネジを締め固定します。漏水の有無を確認し、挿入機・作業弁を取外します。上蓋を取付け、設置は完了です。
