不断水簡易仕切弁設置工法 プラグ3型
P3
- 適用管種：
- ダクタイル鋳鉄管・鋳鉄管（吋管）・鋼管・塩化ビニル管・ 水道配水用ポリエチレン管
- 呼び径：
- 75～700mm、3B～20B
概要

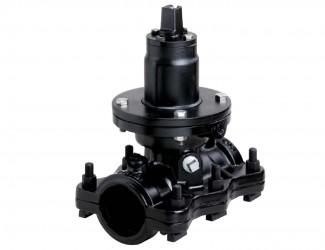

割T字管を用いて既設管に不断水で穿孔し、割T字管のフランジ部に挿入したプラグ（弁）を
管内面に密着させ止水する製品です。
※下水道用はお問い合わせください。
特長
- 不断水で既設管管路の任意の位置に設置が可能です。
- 既設管を切断しないで管上部を穿孔し、弁体を挿入するので、短時間で施工可能です。
- 管路に割T字管を取付け後、水圧試験を行い、水密性を確認するので、安全です。
- 割T字管を取付けるので、管路の強度を損なうことはありません。
- 状況に応じて弁体を撤去することができるので、維持管理は容易です。
構成
- 既設管を切断せず、既設管上部のみを穿孔し、弁体を挿入します。
- 工事が短時間で可能です。
- 管路に割Ｔ字管を取り付け後、水圧試験を行い、水密性を確認する為安全です。
仕様

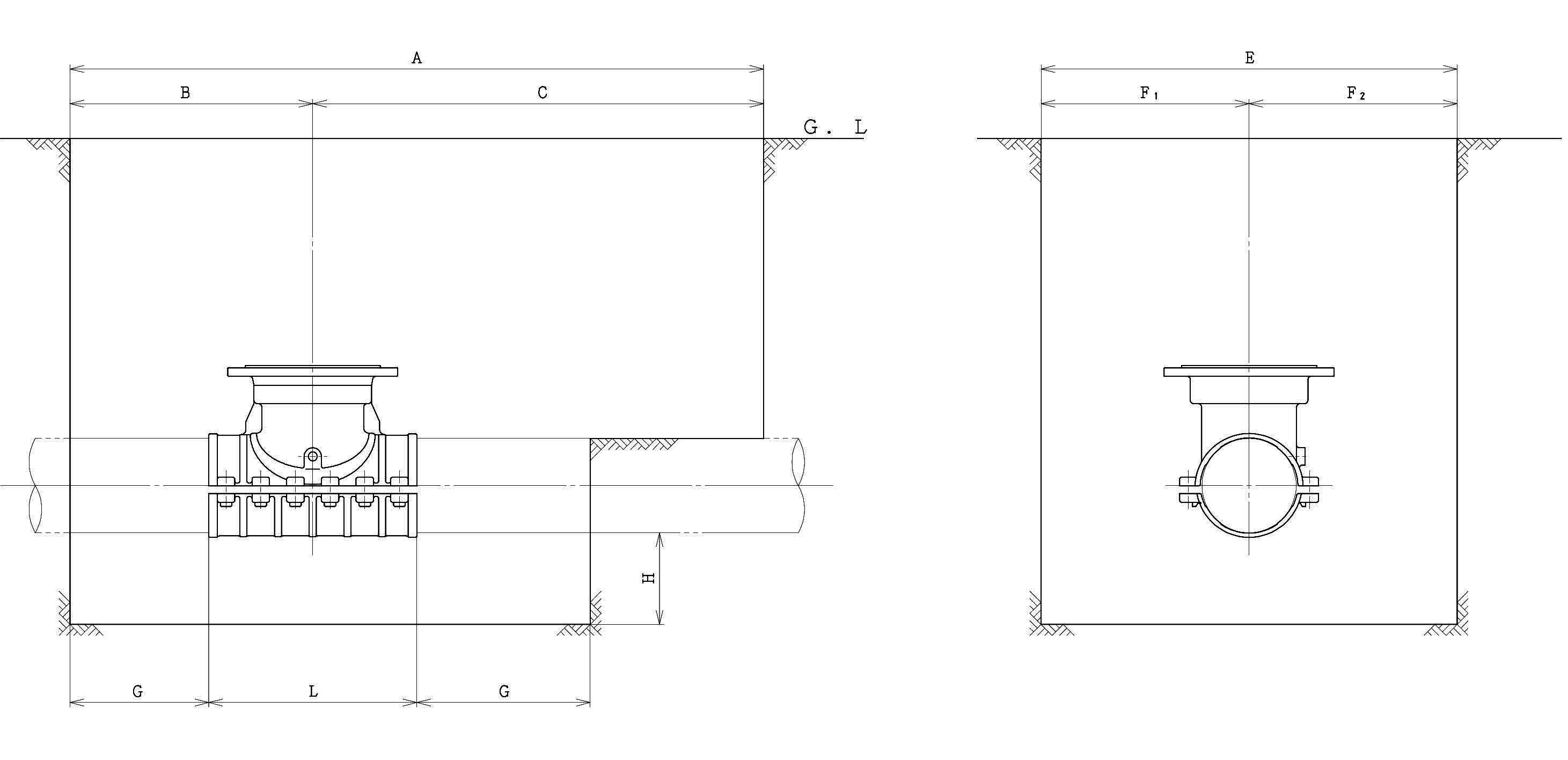

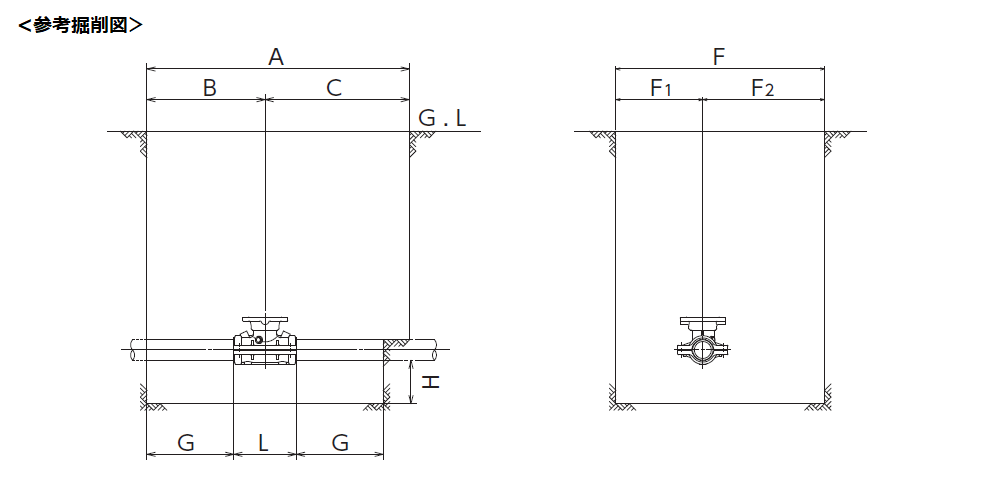

※図・表は鋳鉄粍管用 75mm～500mm 標準掘削図です。ダクタイル鋳鉄粍管用 75～200ｍｍ にはコアを装着できます。呼び径700mm以上はお問い合わせください。
|
呼び径
|
A
|
B
|
C
|
F
|
F1
|
F2
|
G
|
H
|
L
|
|---|---|---|---|---|---|---|---|---|---|
|
75
|
1470
|
670
|
800
|
1200
|
500
|
700
|
500
|
250
|
340
|
|
100
|
1530
|
680
|
850
|
1200
|
500
|
700
|
500
|
250
|
360
|
|
125
|
1695
|
695
|
1000
|
1400
|
600
|
800
|
500
|
300
|
390
|
|
150
|
1725
|
725
|
1000
|
1400
|
600
|
800
|
500
|
300
|
450
|
|
200
|
1880
|
780
|
1100
|
1400
|
600
|
800
|
500
|
300
|
560
|
|
250
|
2150
|
900
|
1250
|
1500
|
650
|
850
|
600
|
400
|
600
|
|
300
|
2200
|
900
|
1300
|
1540
|
670
|
870
|
600
|
400
|
600
|
|
350
|
2500
|
1100
|
1400
|
1800
|
900
|
900
|
700
|
400
|
800
|
|
400
|
2650
|
1100
|
1550
|
2000
|
1000
|
1000
|
700
|
400
|
800
|
|
450
|
3100
|
1200
|
1900
|
2200
|
1100
|
1100
|
700
|
400
|
1000
|
|
500
|
3100
|
1200
|
1900
|
2200
|
1100
|
1100
|
700
|
400
|
1000
|
|
600
|
3000
|
1150
|
1850
|
2000
|
1000
|
1000
|
550
|
400
|
1200
|
← スクロールでご確認頂けます →
