移設(切廻し)工事などに使用

IR

インサー切換弁

〇分岐側を閉止する状態で弁を挿入するため、制水弁の設置が不要
〇本体には排水用のバイパス管・弁付
〇設置工事完了後、手動の減速機を取付

類似製品との使い分け

75~250mmの場合はRバルブをお使いください

技術資料ダウンロード

適用管種・適用呼び径

ダクタイル鋳鉄管(ミリ)300-1500mmダクタイル鋳鉄管(インチ)12B-60B
鋼管300-1500mmヒューム管300-1350mm

工法概要

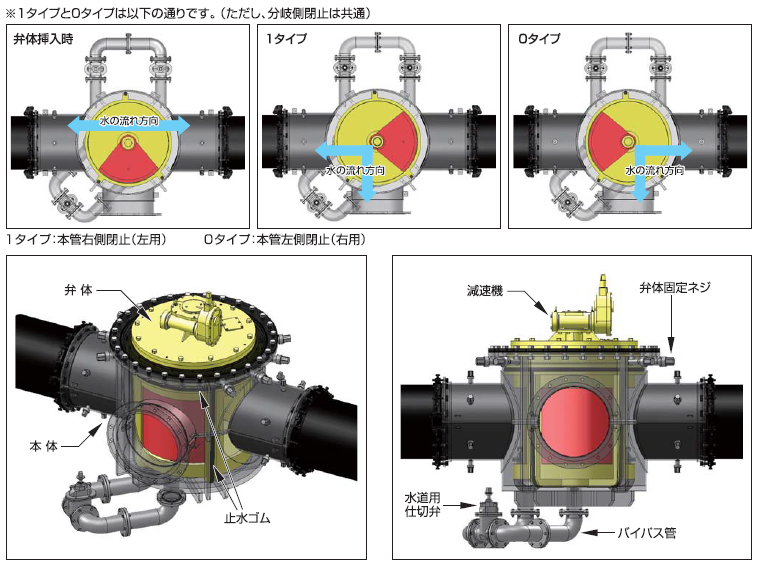

1 既設管路の移設(切り回し)工事等における分岐箇所に設置し、分岐側を閉止状態にして弁体を挿入し設置工事を完了します。移設工事完了後には、弁体の操作により本管側を閉止、または再度分岐側を閉止するなど2方向切換えを可能とした工法です。
2 既設管の所定位置に本体を取付け、インサーティング工法により上部を穿孔し、内弁箱と切換弁を挿入設置します。
