管路に設置し、流水方向を切り換える

ID

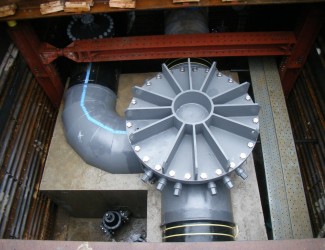

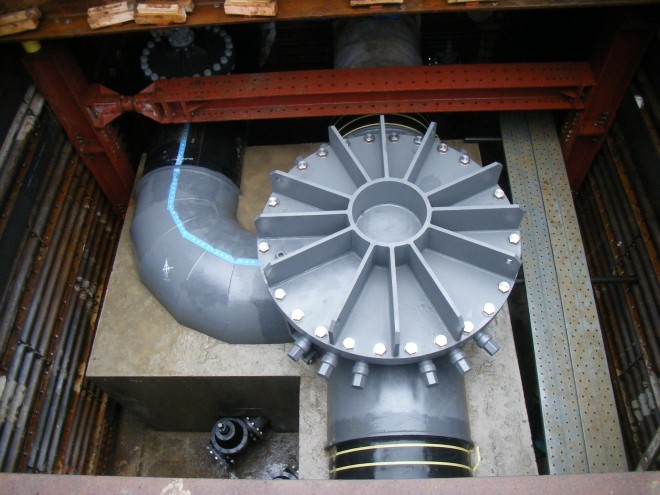

インサープラグ分岐型

〇R形プラグは固定形ですので、設置後の操作はできません。
〇本体の分岐部は、管軸に直角方向の分岐と管底分岐の2方式があり、両方式とも曲管の溶接により自由な角度に取り出しが可能
〇副弁または排水設備の設置が可能

類似製品との使い分け

既設管、新設管の相互切換が必要な場合はインサー切換弁

技術資料ダウンロード

適用管種・適用呼び径

鋳鉄管用150~1650mm鋼管用150~1650mm
ヒューム管用150~1350mm石綿管用150~1200mm
鋳鉄管(吋管)用10B~66B

工法概要

1 既設管路の移設(切り回し)工事等における分岐箇所に設置し、移設管の布設工事完了後にプラグの挿入を行い、同時に流水の方向を移設管側に切り換えることを目的とした工法です。
2 既設管の所定位置に分岐管の付いた特殊な本体を取付け、インサーティング工法により上部を穿孔し、R形プラグを挿入、固定します。
