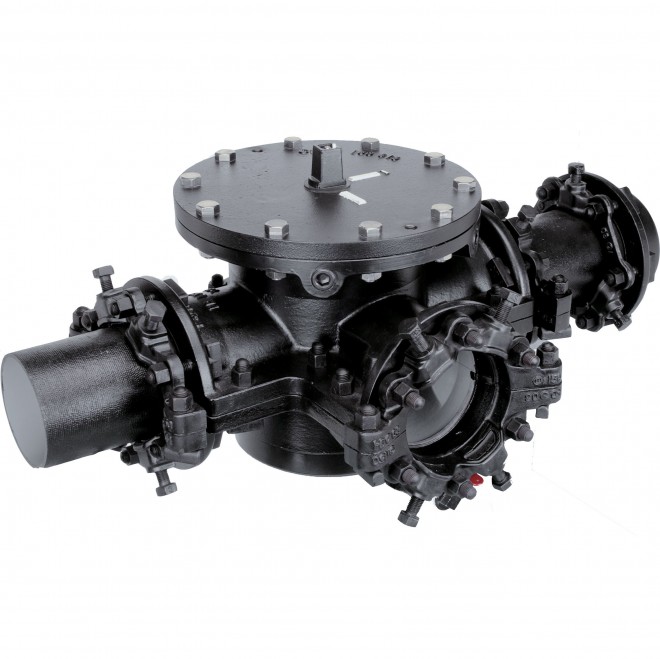

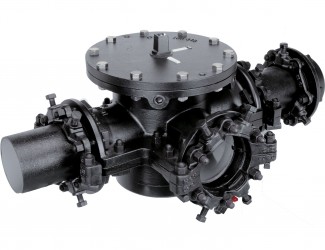

概要
既設管の所定位置に独自で開発した弁体を挿入・設置することにより、
管路の仮設・移設・切り回し工事が敏速に施工できます。
分岐位置を既設管と同じ高さに配置し、既設管上面から製品上部までの高さを
低く押えていますので浅層埋設管路に最適です。
分岐側を閉止状態にして弁体を挿入し設置工事を完了させ、
移設・新設管路等完了後、弁体の操作により支障管側閉止、または
再度分岐管側閉止等通水方向の切換えを可能とした製品です。
類似製品との使い分け
- 浅層埋設かつ口径が250Mmm以上はインサー切換え弁
- 浅層埋設でなく、口径が250mm以下なCOバルブ
- 完全に流れを変え、戻さない場合はインサープラグ分岐管
特長
- 浅層埋設に対応
- 既設管から新設管を同芯で分岐可能
- 既設管から新設管への切換作業が１度に行える
- 呼び径200・250には減速機付

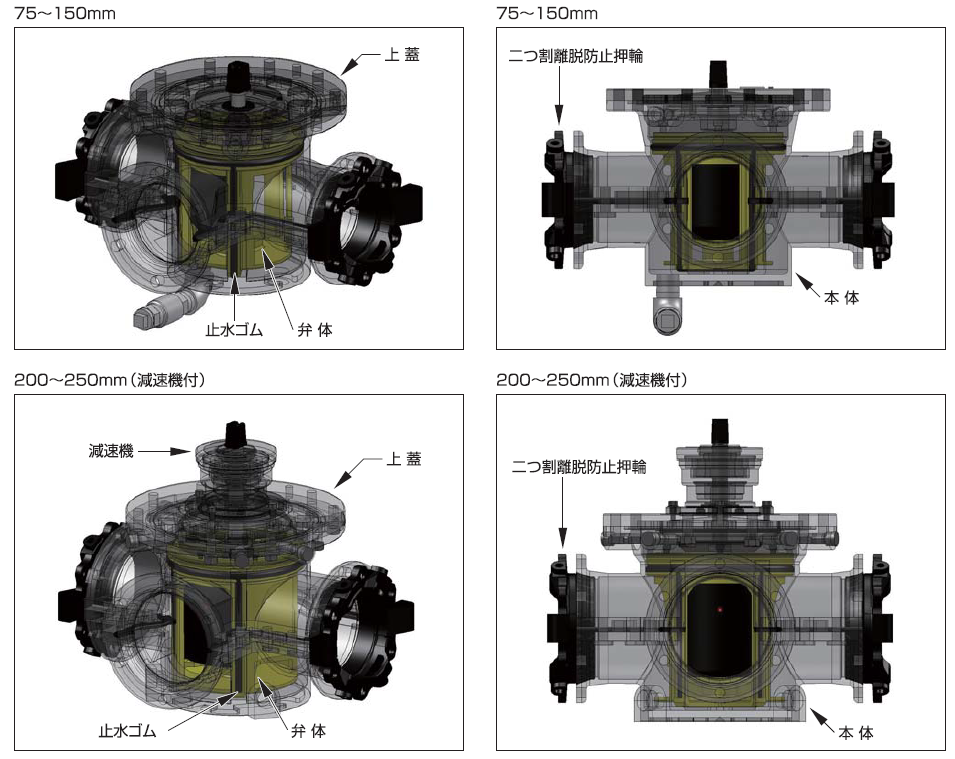

構成
- 既設管に不断水にて切換え弁を設置することを目的とした工法です。
- 既設管の所定位置に弁箱一体形の特殊割T字管を設置し、インサーティング工法により、不断水用切換え弁を挿入設置します。
仕様
技術資料
- 組立図
- 掘削図 75mm～250mm
- 取扱説明書
-
取扱説明書はありません
