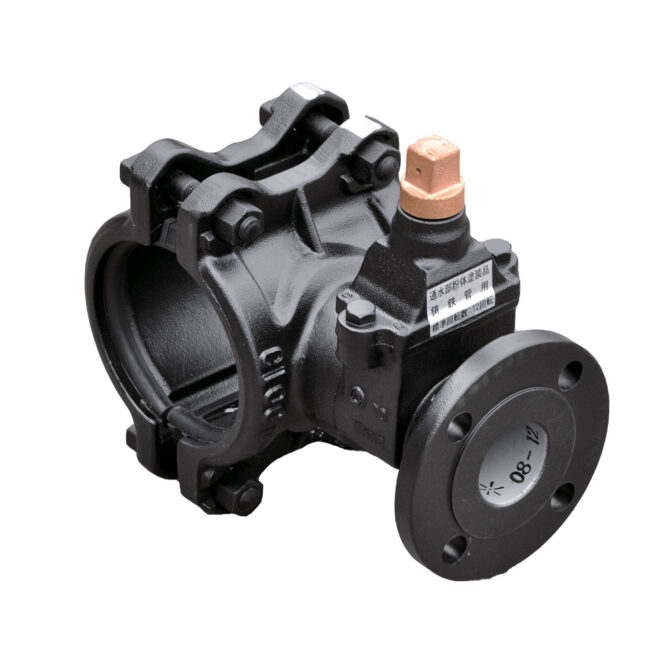

不断水分岐用コスモバルブST型（簡易バルブ） STバルブ

※型式は製品情報の概要欄をご覧ください。

適用管種：: ダクタイル鋳鉄管・鋳鉄（吋）管・ポリエチレン管・　　　　　　　塩化ビニル管・鋼管
呼び径：: 75mm（10B）～× 40・50mm

概要

本管から不断水で分岐連絡をしたい場合に使用する製品です。

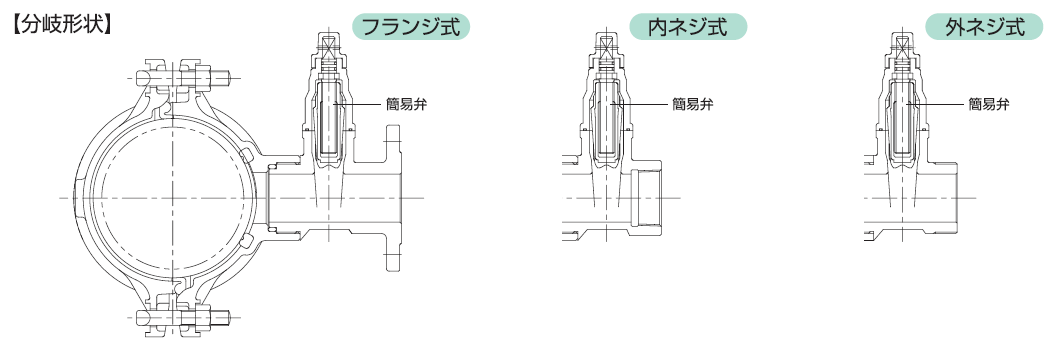

【ダクタイル鋳鉄製　全周パッキン（内ネジ・外ネジ・フランジ）　二つ割】

　●ダクタイル鋳鉄管用
　　　STCP（N・U・F）SP
　　　呼び径／内ネジ・外ネジ　75～200mm×40・50mm
　　　　　　　フランジ　75～200mm×50mm

　●水道配水用ポリエチレン管用
　　　STPP（N・U・F）
　　　呼び径／内ネジ・外ネジ　50～200mm×40・50mm
　　　　　　　フランジ　50～200×50

【ダクタイル鋳鉄製　全周パッキン（内ネジ・外ネジ・フランジ）　三つ割】

　●ダクタイル鋳鉄管用
　　　STCP（N・U・F）SP
　　　呼び径／内ネジ・外ネジ　250～600mm×40・50mm
　　　　　　　フランジ　250～600mm×50mm

【ダクタイル鋳鉄製　分岐部パッキン（内ネジ・外ネジ・フランジ）　二つ割】

　●ダクタイル鋳鉄管用
　　　STC（N・U・F）2SP
　　　呼び径／内ネジ・外ネジ　75～200mm×40・50mm
　　　　　　　フランジ　75～200mm×50mm

　●鋳鉄(吋)管用
　　　STB（N・U・F）2SP
　　　呼び径／内ネジ・外ネジ　75(3B)～200mm×40・50mm
　　　　　　　フランジ　75(3B)～200(8B)mm×50mm

　●硬質塩化ビニル管・鋼管用
　　　STV（N・U・F）2SP・STS（N・U・F）2SP
　　　呼び径／内ネジ・外ネジ　50～200mm×40・50mm
　　　　　　　フランジ　50～200×50

【ダクタイル鋳鉄製　分岐部パッキン　三つ割】

　●ダクタイル鋳鉄管用
　　　STCD（N・U・F）SP
　　　呼び径／内ネジ・外ネジ　250～400mm×40・50mm
　　　　　　　フランジ　250～400×50

　●鋳鉄(吋)管用
　　　STBD（N・U・F）SP
　　　呼び径／内ネジ・外ネジ　250(10B)～400(16B)×40・50mm
　　　　　　　フランジ　250(10B)～400(16B)×50

【鋼板製　分岐部パッキン　二つ割】

　●ダクタイル鋳鉄管用
　　　STC（N・U・F）SP
　　　呼び径／内ネジ・外ネジ　450～ 800mm×40・50mm
　　　　　　　フランジ　450～ 800mm×50mm

　●鋳鉄(吋)管用
　　　STB（N・U・F）SP
　　　呼び径／内ネジ・外ネジ　18B～30B×40・50mm
　　　　　　　フランジ　18B～30B×50mm

　●鋼管用
　　　STS（N・U・F）SP
　　　呼び径／内ネジ・外ネジ　250～800mm×40・50mm
　　　　　　　フランジ　250～800mm×50mm

　●硬質塩化ビニル管用
　　　STV（N・U・F）SP
　　　呼び径／内ネジ・外ネジ　250～800mm×40・50mm
　　　　　　　フランジ　250～800mm×50mm

特長

既設管にコスモバルブを取付け、分岐呼び径に応じたコスモボーラー（不断水穿孔機）で　　　　　　　　　　　　　　　　　　　　　　　　　　　既設管を穿孔し分岐する工法に使用します。
穿孔する既設管を割T字管により保護し、コスモボーラーにより分岐を行う工法であるため、　　　　　　　　　　　　　　　　　　　　　　　　　　　管路の維持管理上から最も安全・安定した工法として汎用されています。
割T字管にゴムライニング弁体の簡易バルブが組み込まれており、仕切弁が不要です。
弁箱底部がフラットな形状で、スケールが溜まりにくい構造です。
既設管呼び径によりダクタイル製と鋼板製があり、通水部は粉体塗装です。
