製品のご案内

水平置き、壁取付け、天井取付けなどの鋳鉄管露出配管に用いる

ＫＵＤ

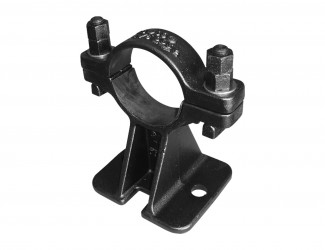

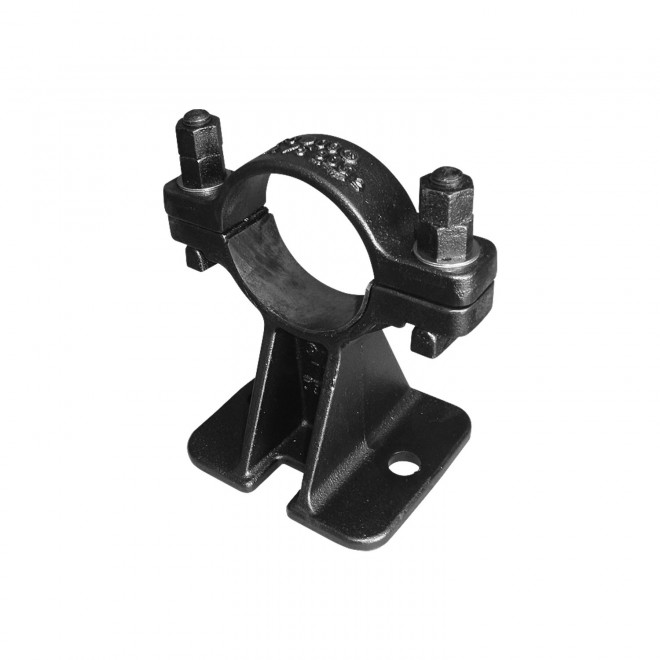

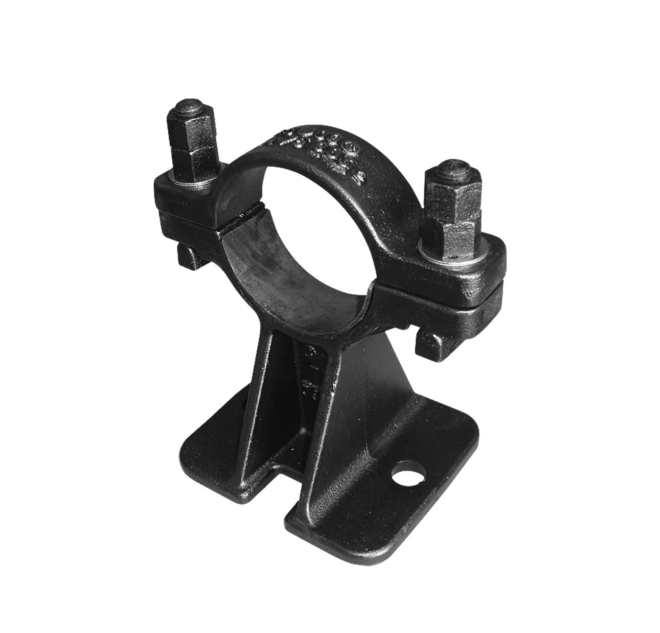

ダクタイル鋳鉄管用受金具

〇施工が容易

類似製品との使い分け

移動防止が必要な場合はスラスト受金具

適用管種・適用呼び径

ダクタイル鋳鉄管

75mm～400mm

※呼び径500mmは鋼板製にて対応可能です。600mm以上はお問合わせください

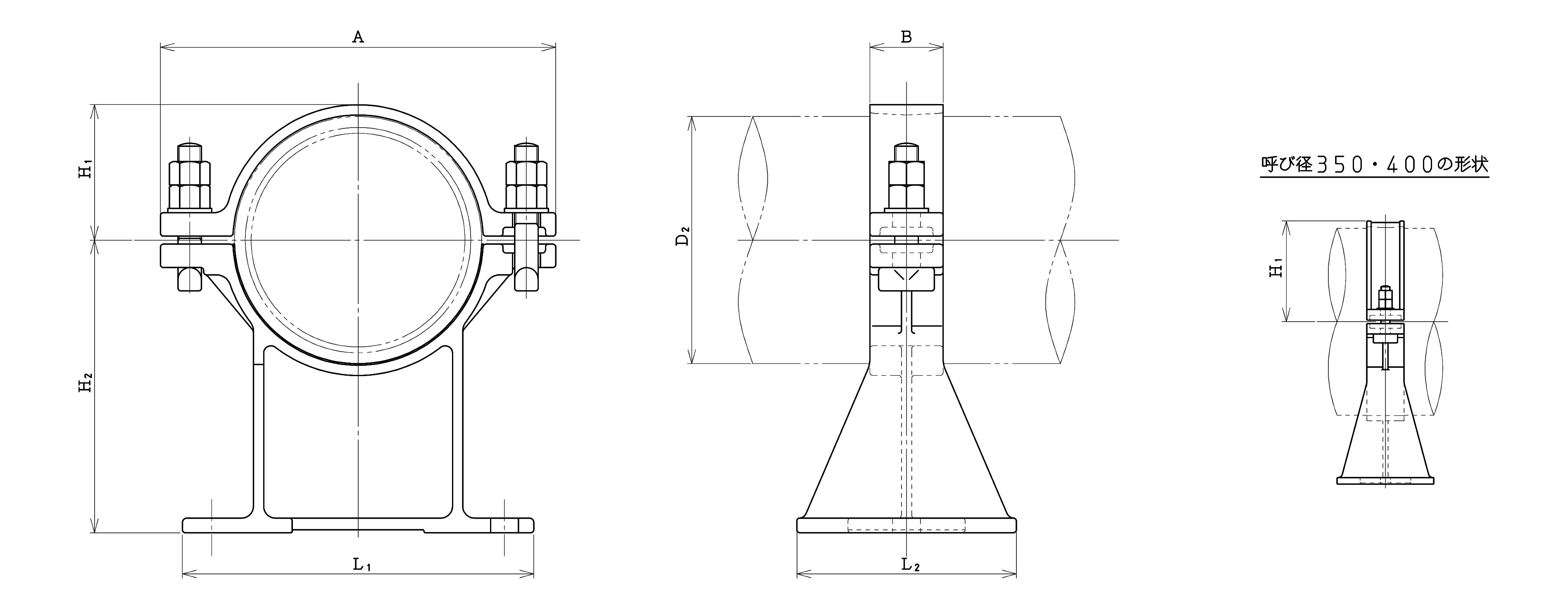

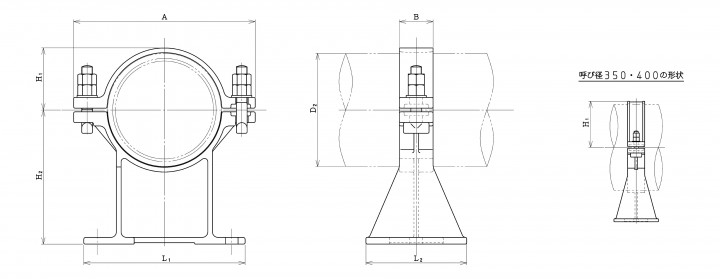

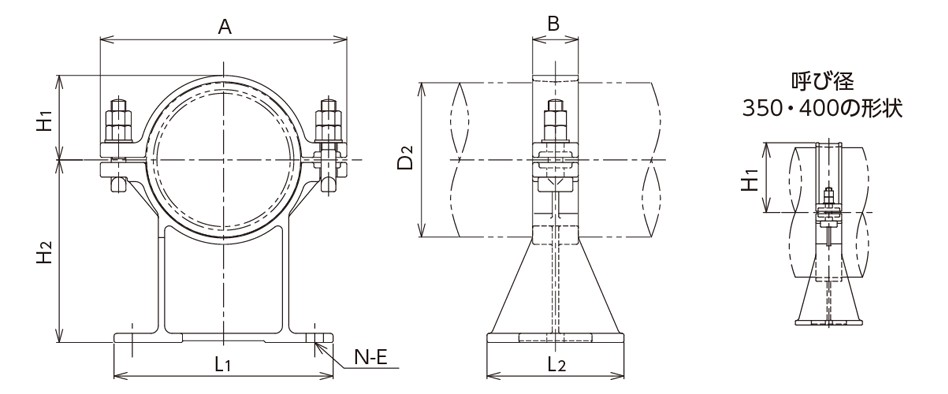

呼び径	D2	A	B	H1	H2	L1	L2	重量(kg)
75	93.0	195	40	54.5	150	150	130	4.1
100	118.0	220	40	67.0	170	180	140	4.8
150	169.0	270	50	92.5	200	240	150	6.8
200	220.0	330	50	120.0	240	290	170	9.4
250	271.6	385	75	145.8	270	360	180	15.7
300	322.8	439	75	172.9	300	410	200	20.0
350	374.0	500	85	202.5	330	460	210	27.8
400	425.6	554	85	229.3	370	510	220	33.4

ダクタイル鋳鉄管用スラスト受金具
