概要

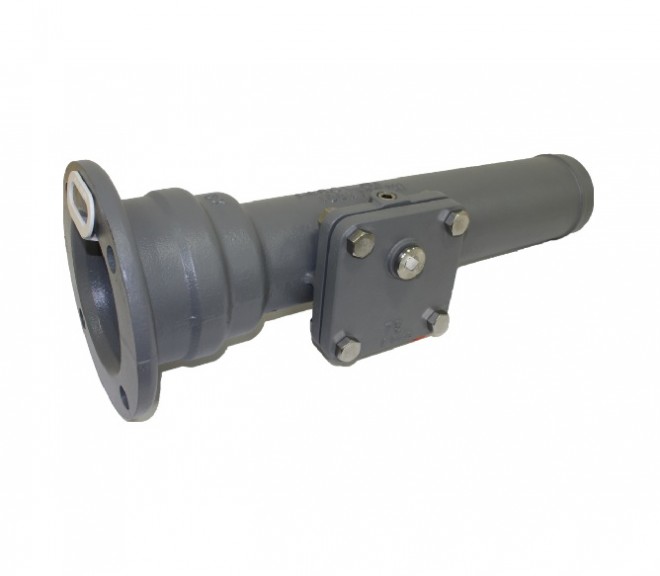

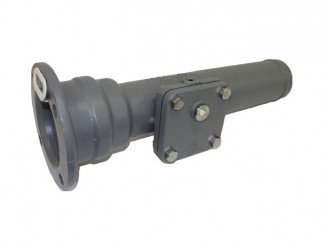

止水弁内蔵式のGX形T字管です。
管路更新時の管路内に、本製品を組み込むことにより、不断水分岐バルブと
同様の機能を発揮します。
特長
- 止水栓内蔵式のGX形T字管です。
- 配管の接続はGX形の耐震管路です。
- 特殊分岐短管に接続しているバルブ不断水で撤去可能です。
- 撤去作業は簡単かつスピーディーです。

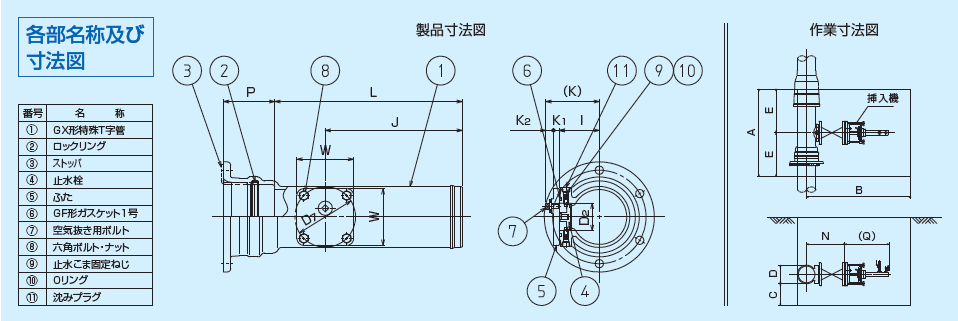

仕様
|
呼び径
|
K1
|
K2
|
K
|
I
|
J
|
L
|
P
|
W
|
⑦空気抜き用ボルト
|
⑧六角ボルト
|
質量(kg)
|
|---|---|---|---|---|---|---|---|---|---|---|---|
|
75×75
|
16
|
21
|
111.0
|
74.0
|
380
|
520
|
136.5
|
157
|
G1/4用
|
4-M16
|
26.8
|
|
100×75
|
16
|
21
|
123.0
|
86.0
|
380
|
520
|
137.5
|
157
|
G1/4用
|
4-M16
|
29.0
|
|
100×100
|
21
|
25
|
132.0
|
86.0
|
380
|
520
|
137.5
|
176
|
G1/2用
|
4-M16
|
32.0
|
|
150×75
|
16
|
21
|
148.0
|
111.0
|
390
|
530
|
142.0
|
157
|
G1/4用
|
4-M16
|
39.0
|
|
150×100
|
21
|
25
|
157.0
|
111.0
|
390
|
530
|
142.0
|
176
|
G1/2用
|
4-M16
|
42.0
|
|
200×100
|
21
|
25
|
180.5
|
134.5
|
410
|
550
|
144.0
|
176
|
G1/2用
|
4-M16
|
57.7
|
← スクロールでご確認頂けます →
