概要

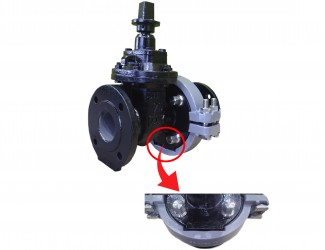

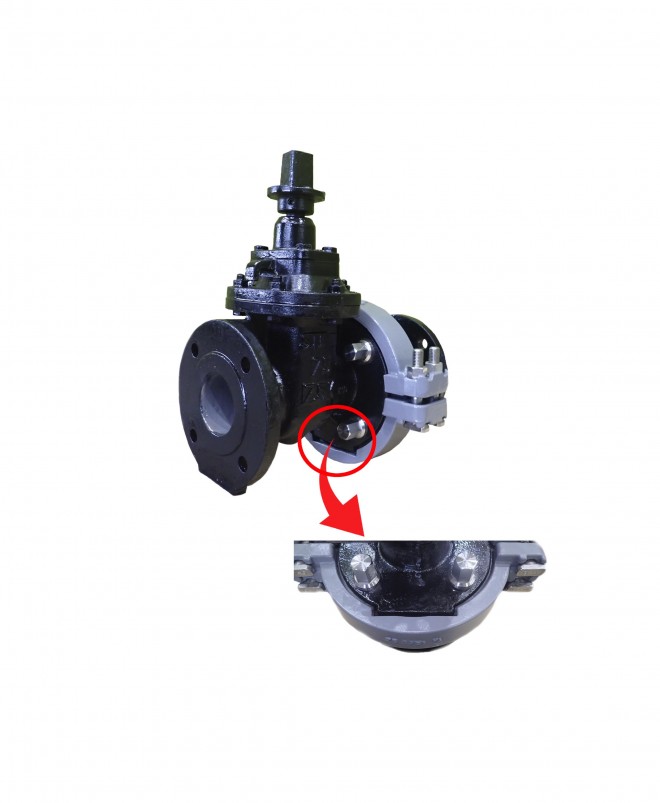

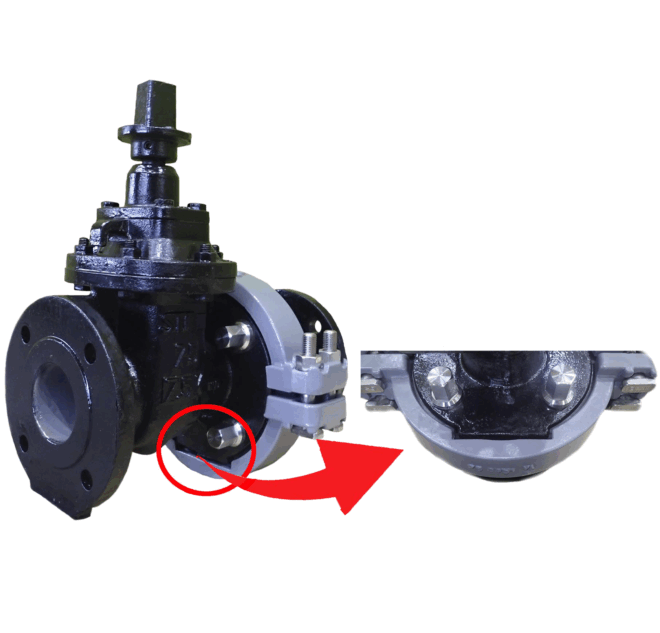

台座付仕切弁フランジ接合部からの漏水を止水・補修します。
類似製品との使い分け
- 台座付フランジ継手部の漏水補修が可能
特長
- 各バルブメーカーで異なる台座形状のフランジ継手へ取付け可能
- 製品はパッキンが内蔵されているためフランジ外周面とボルト穴からの漏水に対応可能
- 施工は専用のボルト・ナットに交換後、本体を取付けるのみのため短時間で施工が可能
- 3DkNの離脱防止性能を有する

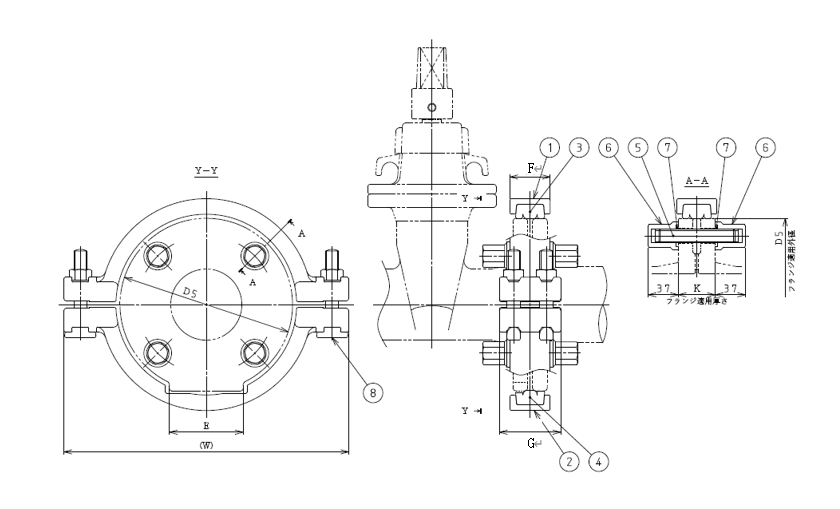

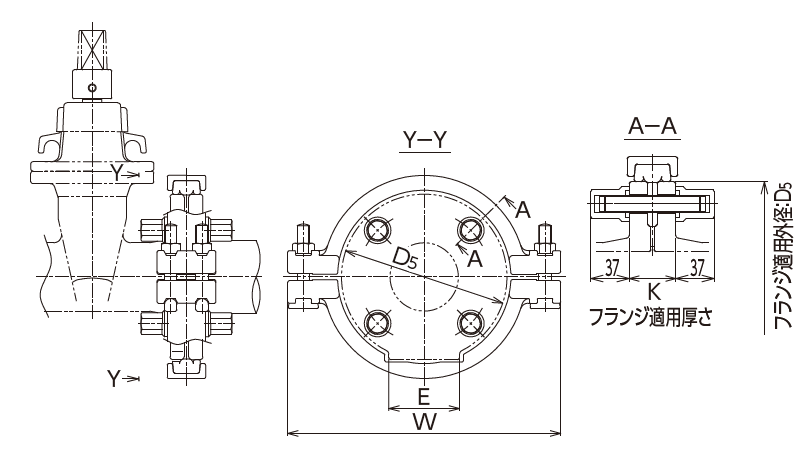

仕様
|
呼び径
|
フランジ外径：D5
|
フランジ厚さ：K
|
W
|
台座幅寸法：E
|
質量
|
|---|---|---|---|---|---|
|
75
|
209～215
|
39～53
|
348
|
90以下
|
6.5
|
|
100
|
236～242
|
39～53
|
375
|
110以下
|
7.0
|
|
150
|
288～294
|
44～55
|
438
|
150以下
|
11.0
|
|
200
|
340～346
|
45～57
|
492
|
180以下
|
17.0
|
|
250
|
408～414
|
48～59
|
566
|
200以下
|
25.0
|
|
300
|
462～468
|
49～63
|
624
|
240以下
|
29.0
|
← スクロールでご確認頂けます →
※表の数値は7.5Kフランジ用です。
