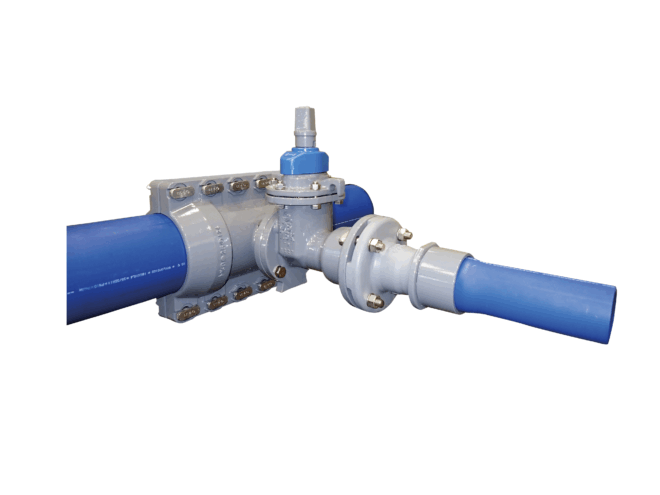

不断水分岐用 コスモバルブST型（本バルブ） STソフト耐震型 水道配水用ポリエチレン管用 回転防止付 ポリ挿し口
RSTPPS
- 適用管種：
- 水道配水用ポリエチレン管
- 呼び径：
- 150mm×75～150mm
特長
- 本管・分岐方向ともに耐震性能を発揮します。
- 回転防止性能により、管が宙吊りとなった場合でも穿孔口を塞がず安定した通水量を確保します。
- 挿し口部はフランジレス構造で、水道配水用ポリエチレン管に接続可能です。
- バルブは水道用ソフトシール仕切弁(JWWA B 120 2種)に準拠しております。
|

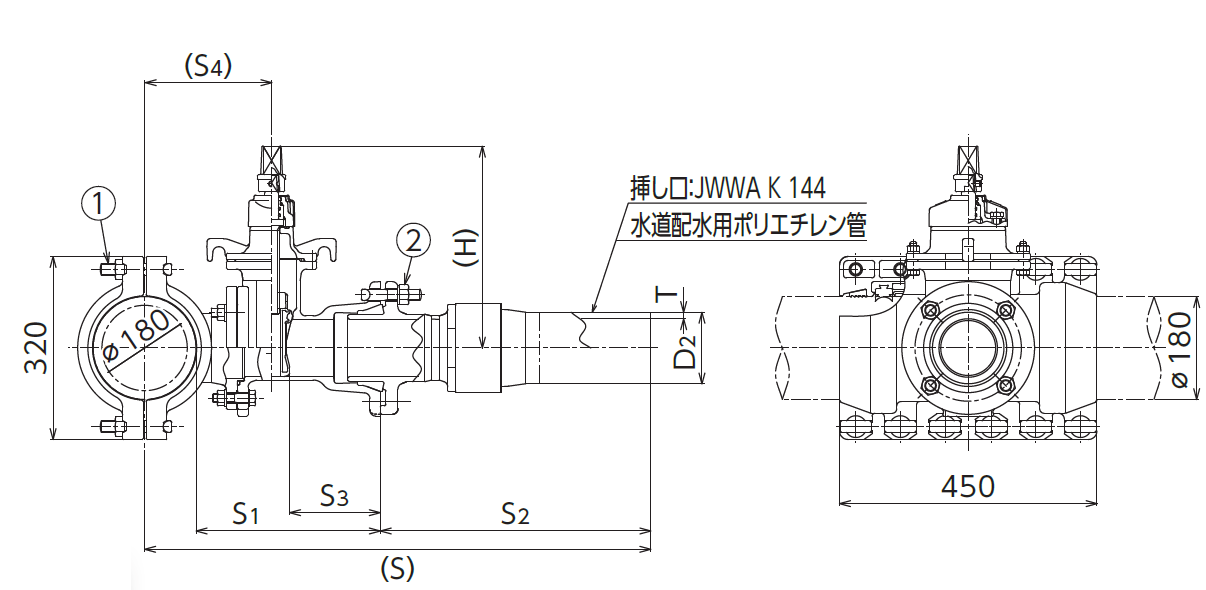

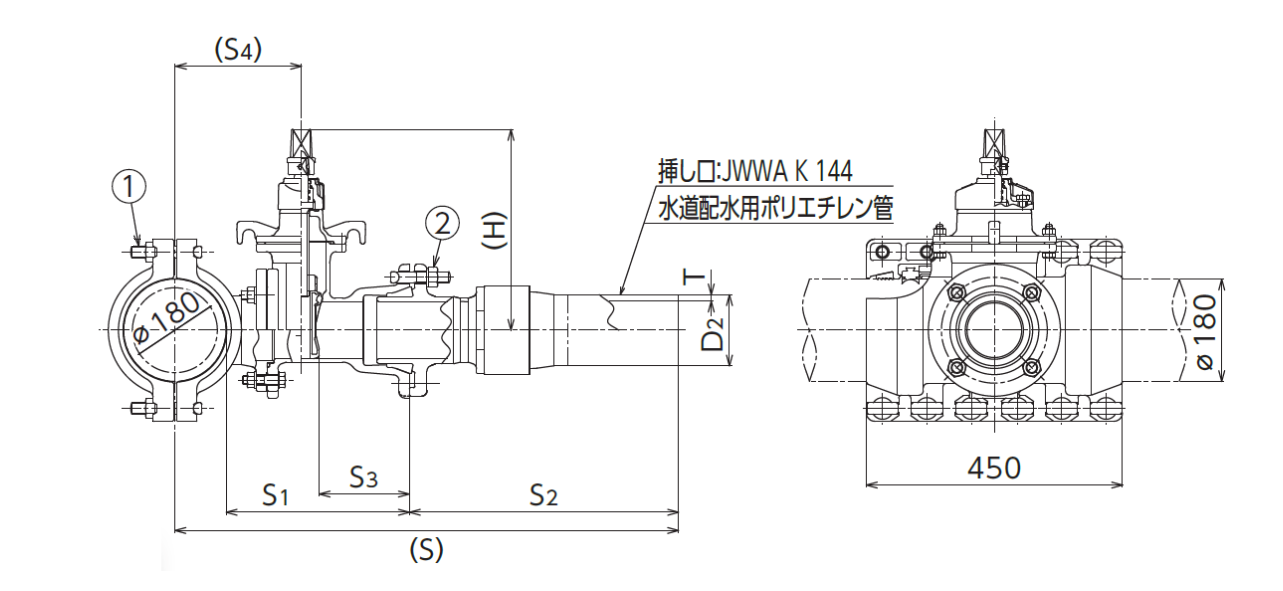

呼び径
|
D2
|
T
|
H
|
S
|
S1
|
S2
|
S3
|
S4
|
①T頭ボルト
|
|---|---|---|---|---|---|---|---|---|---|
|
150×75
|
90
|
8.2
|
315
|
832
|
315.0
|
427
|
156.0
|
220
|
12-M20×110
|
|
150×100
|
125
|
11.4
|
355
|
885
|
322.0
|
473
|
158.5
|
222
|
12-M20×110
|
|
150×150
|
180
|
16.4
|
445
|
1002
|
367.0
|
545
|
160.5
|
257
|
12-M20×110
|
← スクロールでご確認頂けます →
技術資料
- 組立図
- 150mm×75～150mm
- 取扱説明書
- 150mm×75～150mm
