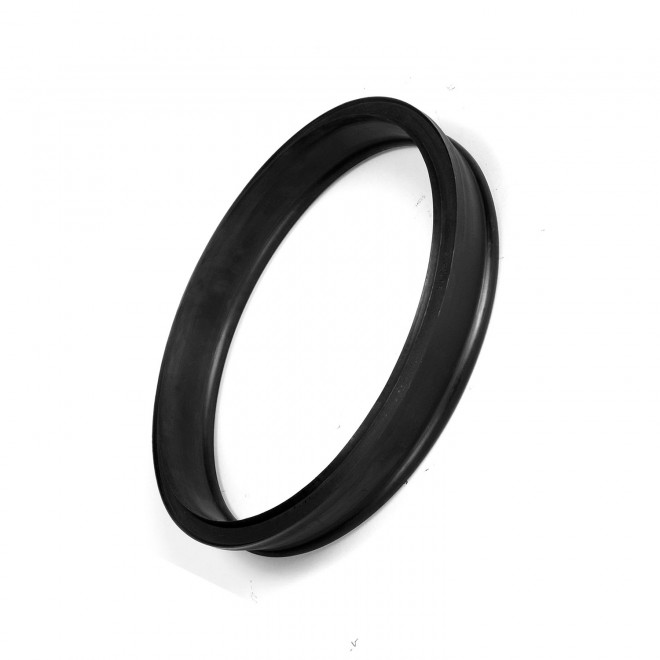

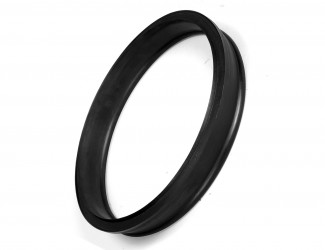

ダクタイル鋳鉄管用 ダブルヒレ付ゴム輪 同芯ゴム輪K形
KG-C
- 適用管種：
- ダクタイル鋳鉄管
- 呼び径：
- 75～700mm
概要
ダクタイル鋳鉄管のK形メカニカルジョイント形式に使用します。
特長
- ダブルヒレ付構造の為、確実な芯出しが可能
- 規格の押輪や離脱防止押輪へ対応
- 従来と同じ工程で芯出し不要の為、施工性が良い
- 曲げにも対応し高い水密性を保持

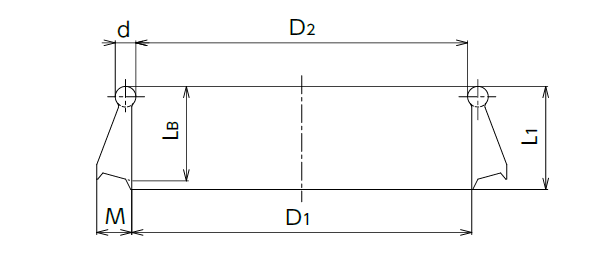

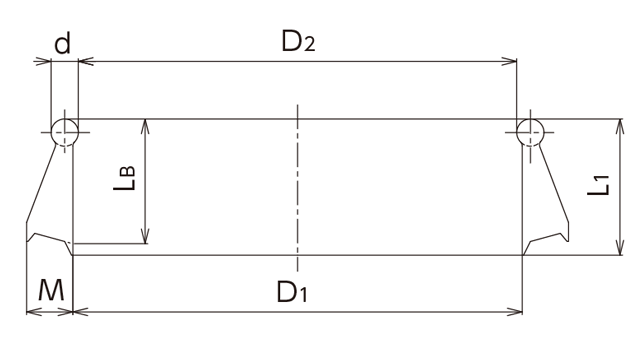

仕様
|
呼び径
|
D1
|
D2
|
d
|
LB
|
M
|
L1
|
重量(kg)
|
|---|---|---|---|---|---|---|---|
|
75
|
91
|
87
|
10
|
45
|
17
|
50
|
0.2
|
|
100
|
116
|
112
|
10
|
45
|
17
|
50
|
0.2
|
|
150
|
165
|
161
|
10
|
45
|
17
|
50
|
0.3
|
|
200
|
216
|
212
|
10
|
45
|
17
|
50
|
0.4
|
|
250
|
266
|
262
|
10
|
45
|
17
|
50
|
0.5
|
|
300
|
316
|
310
|
14
|
49
|
17
|
54
|
0.7
|
|
350
|
366
|
360
|
14
|
49
|
17
|
54
|
0.8
|
|
400
|
416
|
410
|
14
|
49
|
17
|
54
|
0.9
|
|
450
|
468
|
462
|
14
|
49
|
17
|
56
|
1.1
|
|
500
|
518
|
512
|
14
|
49
|
17
|
56
|
1.2
|
|
600
|
620
|
614
|
14
|
49
|
17
|
56
|
1.7
|
|
700
|
718
|
712
|
17
|
61
|
21
|
69
|
2.7
|
← スクロールでご確認頂けます →
技術資料
- 組立図
- 75～700mm
- 取扱説明書
-
取扱説明書はありません
