ダクタイル鋳鉄管用 押輪 押輪
MD-C
- 適用管種：
- ダクタイル鋳鉄管
- 呼び径：
- 75～250mm
概要

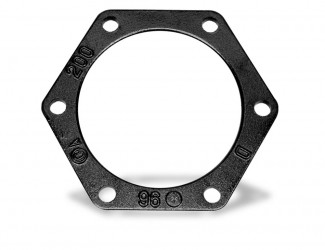

ダクタイル鋳鉄管K形用の押輪です。
類似製品との使い分け
- 離脱防止機構が不要な場合は本製品をご使用ください。
- 離脱防止機能が必要な場合は、CMH、CMA、CMB等をご使用ください。
特長
- 同芯ゴム輪K形（KG-C）を用いれば、現場で簡単に芯出しが可能

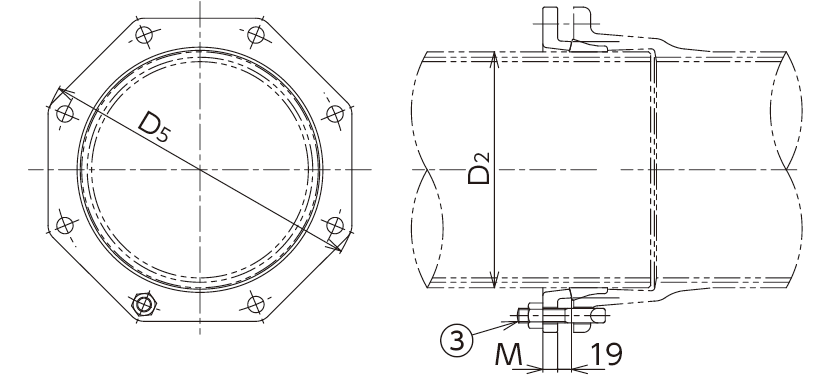

仕様
|
呼び径
|
D2
|
D5
|
M
|
③T頭ボルト
|
質量(kg)
|
|---|---|---|---|---|---|
|
75
|
93.0
|
197
|
15
|
4-M16×85
|
3.0
|
|
100
|
118.0
|
232
|
16
|
4-M20×90
|
4.3
|
|
150
|
169.0
|
287
|
17
|
6-M20×90
|
7.0
|
|
200
|
220.0
|
338
|
18
|
6-M20×90
|
8.1
|
|
250
|
271.6
|
394
|
19
|
8-M20×90
|
11.3
|
← スクロールでご確認頂けます →
技術資料

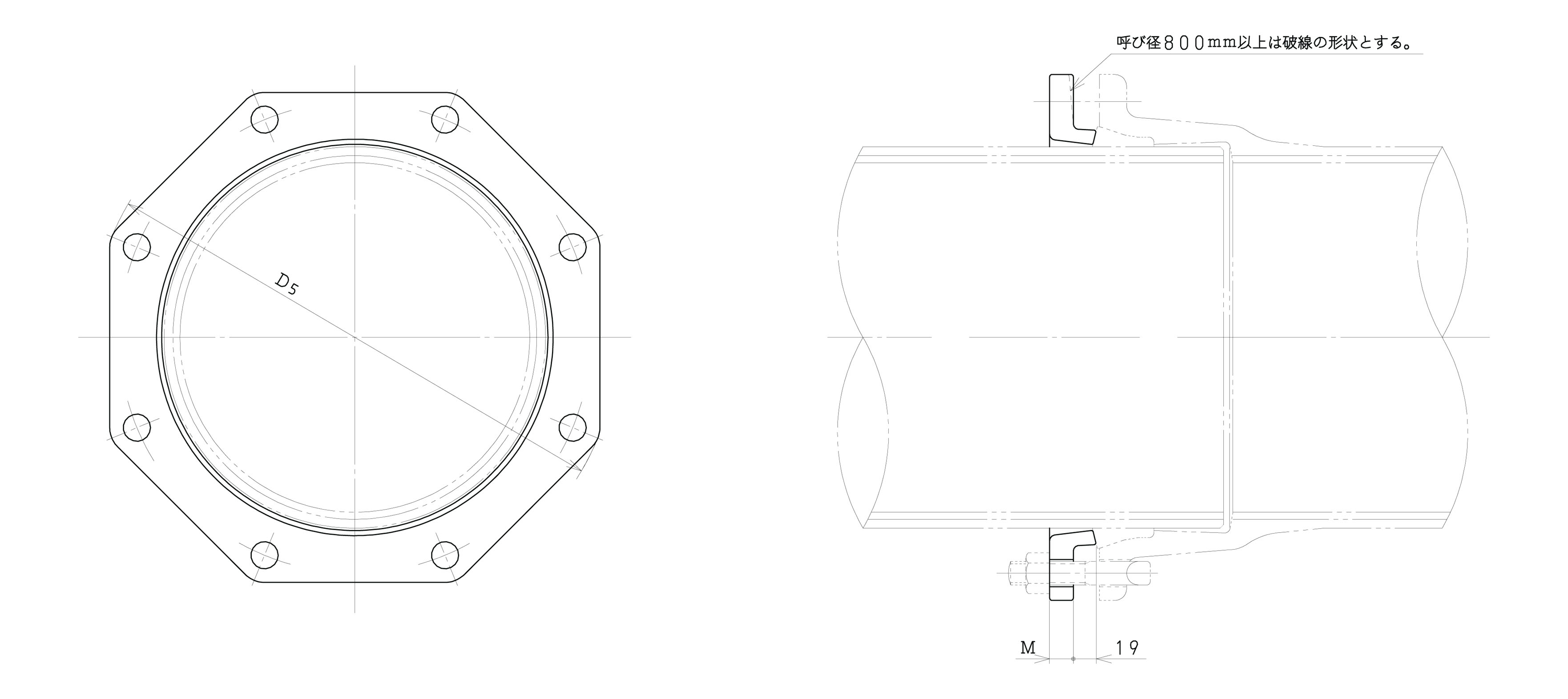

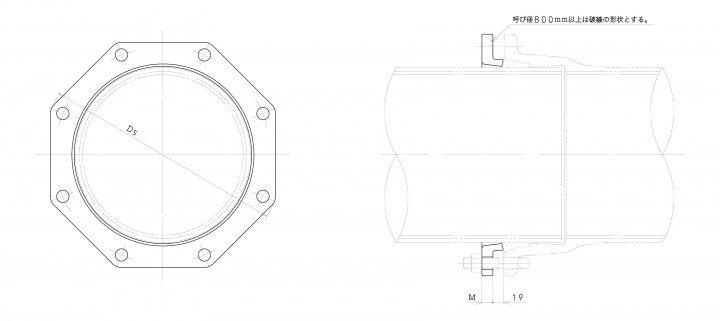

- 組立図
- 75～250mm
- 取扱説明書
-
取扱説明書はありません
