ダクタイル鋳鉄管のNS形接合形式の継輪に使用
※受注生産品となります。

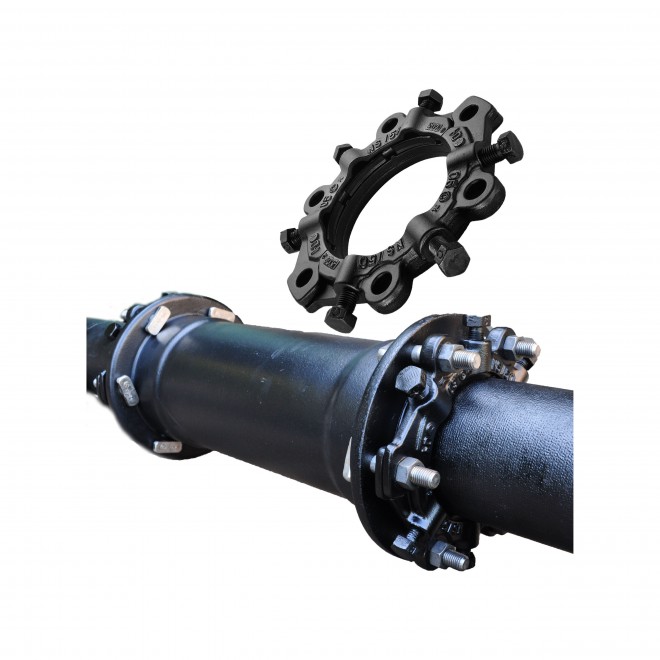

ＣＭＮＳ－２

二つ割離脱防止押輪NS形継輪用

〇地震時にはロックリング機能により3ＤｋＮに耐える
〇抜出し時に各部品が破損せず管を損傷させない
〇地震で動いた後も水圧0.75MPaで動かず漏水しない

類似製品との使い分け

ＧＸ形の場合はＧＸ形継ぎ輪用
Ａ，Ｋ形かつ離脱防止性能Ａ級の場合はスーパーホールド
Ａ，Ｋ形かつ離脱防止性能B級の場合は全周型
コスト面(スラストブロックと比較)で選ぶ場合はワイド型
A,K形の既設管にはCMB-2LB(75-800)、CMA-2LB(900-1500)

技術資料ダウンロード

適用管種・適用呼び径

ダクタイル鋳鉄管　ＮＳ形75ｍｍ～1000ｍｍ

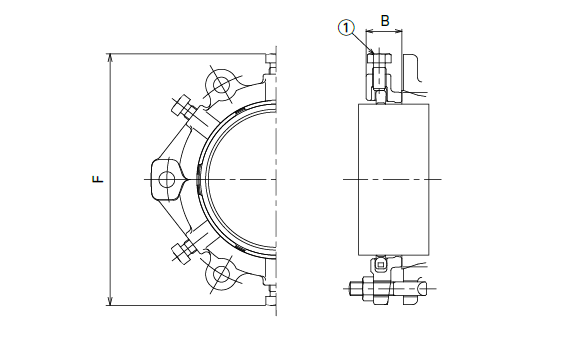

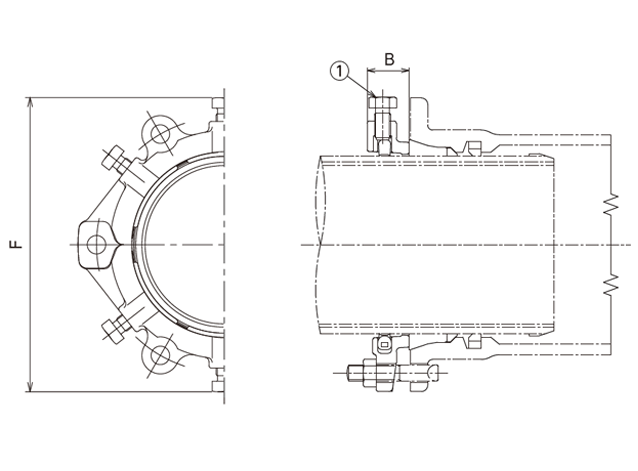

※図は75mm～250mmです。より大きな口径は技術資料よりご閲覧ください。

構成

1 離脱防止機能
ＣＭＮＳ－２の離脱防止機能は、弓形爪が、押しボルト先端を中心として傾き、刃先が管の外面に喰い込み離脱を阻止します。
2 性能
水圧の不平均力に対して継手部は伸縮せず、地震時に継手部が伸縮し最終的には耐震管の挿し口突部とロックリングの引掛かりにより３ＤｋＮに耐えることができます。
3 管体接触部の工夫と地震が起こった場合の挙動　　
ＣＭＮＳ－２の弓形爪の刃先は二本以上で、かつ爪の上部が平らになっていることと、爪室と爪を同形状にして爪の傾きを小さくしている為、刃先は必要以上に喰い込まず、地震時に大きな力が作用した時は管が抜け出し、最終的には耐震継手の機能とロックリングの機能により離脱を防止して、継手部の損傷を防ぎます
呼び径 FB①押しボルト許容水圧(MPa)本体質量
75 22952.54-M20×382.54.0
100 26052.54-M20×402.54.9
150 31352.56-M20×402.56.9
200 36654.56-M20×402.59.1
250 41954.58-M20×402.511.2
300 53954.08-M20×402.216.2
350 59060.510-M20×401.7522.5
400 64460.512-M20×401.624.0
450 69560.512-M20×401.528.9
500 730ー14-M20×481.538.3
600 830ー14-M20×481.546.0
700 960ー16-M22×601.368.0
800 1183ー20-M22×601.092.2
900 1340ー20-M24×751.0128.6
1000 1457ー20-M24×751.0147.2
