概要
ALW形ダクタイル鋳鉄管AL2種管用の離脱防止を確保するために使用します。（直管受口用です）
類似製品との使い分け
- 異形管受口の場合は、ALW形管用 離脱防止押輪をご使用ください。
特長
- ALW形ダクタイル鋳鉄管AL2種管用の離脱防止金具
- AL2種管（薄肉管）に対応可能
- 許容水圧1.0MPa

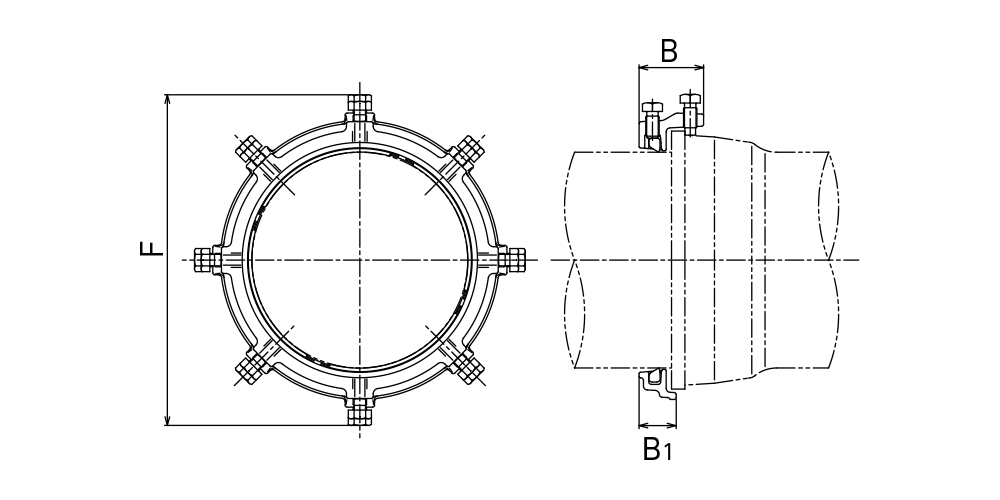

仕様
|
呼び径
|
F
|
B
|
B1
|
押しボルト
|
セットボルト
|
組質量(kg)
|
|---|---|---|---|---|---|---|
|
300
|
496
|
96.5
|
55.5
|
8-Ｍ20×40
|
8-Ｍ20×48
|
15.6
|
|
350
|
560
|
103.0
|
57.0
|
10-M20×48
|
10-M20×48
|
20.7
|
|
400
|
609
|
110.0
|
64.0
|
12-Ｍ20×48
|
12-Ｍ20×48
|
26.9
|
|
450
|
681
|
120.0
|
70.0
|
12-Ｍ20×48
|
12-Ｍ24×56
|
31.0
|
|
500
|
732
|
123.0
|
74.0
|
14-Ｍ20×48
|
14-Ｍ24×56
|
36.7
|
|
600
|
837
|
126.0
|
76.0
|
14-Ｍ20×48
|
14-Ｍ24×56
|
42.2
|
