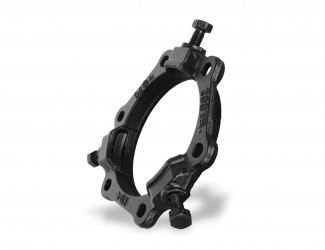

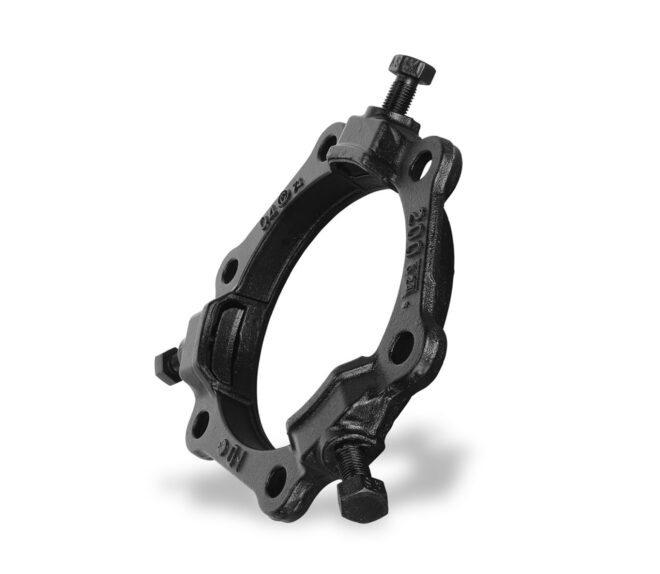

概要
CMBは、押輪のボルト孔相互間に設けられた押しボルト、本体、爪等により構成されておりますが、 管体への局部応力を少なくするため、
押しポルトの先端に装着した爪の形状をワイドなものとし、併せて呼び径の大きい管の押しポルト数を少なくして施工性を高めた構造に
してあります。
また、管体接触部のワイドな爪は、刃の部分が管の外径に均一に接触する弧状のもので、規定トルクによる押しポルトの初期締付け時にもまた、
水圧により管体が離脱方向に働いても一定深さ以上管体に喰い込まない設計になっています。
類似製品との使い分け
- GX形の場合は、GX形継ぎ輪用をご使用ください。
- K形かつ離脱防止性能A級の場合は、スーパーホールドをご使用ください。
- K形かつ離脱防止性能B級の場合は、離脱防止押輪全周型をご使用ください。
- 既設管には、二つ割離脱防止押輪（CMB-2LB(75～800mm)・CMA-2LB(900～1500mm)）をご使用ください。
- NS形の場合は、離脱防止押輪NS形継ぎ輪用をご使用ください。
特長
- 押しボルト数が少ない為、施工性が良い
- ワイドな爪で一定深さ以上管へ食い込まない
- モルタルライニングへ悪影響を与えない
構成
- 接合部との整合性
CMBの構造は、K形接合部と同等な形状・寸法の押輪に、離脱防止機能機構を具備した製品で、十分な整合性を有しています。
- 離脱防止機構
CMBの離脱防止機構は、押輪本体の接合用ボルト孔相互間に設けられており、これを保持するハウジング部及び押しボルト先端部に
内蔵された刃を有するワイドな爪とにより構成されています。
- 管体接触部
CMBはワイドな爪で、その爪部が管の外径に均一に接触する弧状の物です。この爪は、規定トルクによる初期締め付け時にも、
また水圧が作用しても一定以上管体へ喰い込まない設計になっています。
- 離脱防止機能
CMBは、ワイドな爪が規定トルクによる初期喰い込み時にはやや傾いた状態でセットされ、水圧が管の挿し口を離脱する方向へ
作用すると、爪が押しボルトの先端を支点とした回転により直立する方向へと移行し、管体を初期拘束力よりも更に強く拘束する機能を
有したものとなっています。

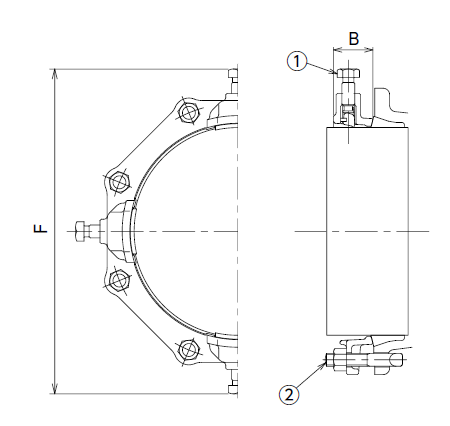

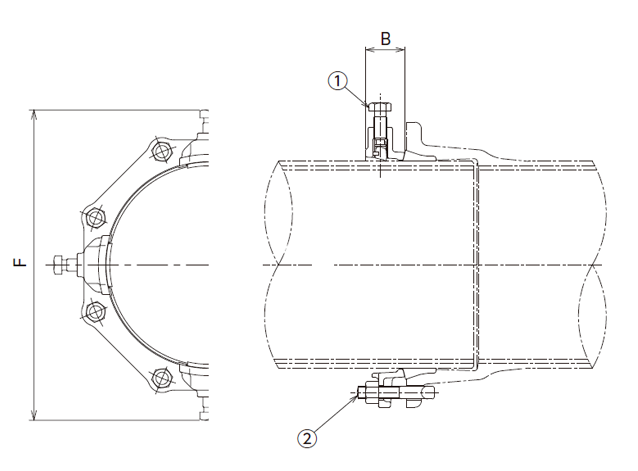

仕様
|
呼び径
|
F
|
B
|
①押しボルト
|
②T頭ボルト
|
許容水圧(MPa)
|
組質量(kg)
|
|---|---|---|---|---|---|---|
|
75
|
258
|
60
|
2-M20×51
|
4-M16×85
|
3.0
|
3.6
|
|
100
|
295
|
60
|
2-M20×55
|
4-M20×90
|
3.0
|
5.0
|
|
150
|
346
|
60
|
3-M20×55
|
6-M20×90
|
3.0
|
7.6
|
|
200
|
402
|
60
|
3-M20×55
|
6-M20×90
|
2.4
|
8.6
|
|
250
|
454
|
60
|
4-M20×55
|
8-M20×90
|
2.1
|
11.5
|
|
300
|
505
|
61
|
4-M20×55
|
8-M20×100
|
1.6
|
13.3
|
|
350
|
556
|
62
|
5-M20×55
|
10-M20×100
|
1.5
|
16.8
|
|
400
|
606
|
66
|
6-M20×48
|
12-M20×110
|
1.4
|
23.1
|
|
450
|
657
|
71
|
6-M20×48
|
12-M20×110
|
1.2
|
26.0
|
|
500
|
708
|
71
|
7-M20×48
|
14-M20×110
|
1.2
|
31.5
|
|
600
|
811
|
72
|
7-M20×48
|
14-M20×120
|
1.0
|
38.7
|
|
700
|
941
|
85
|
8-M22×60
|
16-M24×120
|
1.0
|
63.0
|
|
800
|
1044
|
88
|
10-M22×60
|
20-M24×120
|
1.0
|
77.3
|
