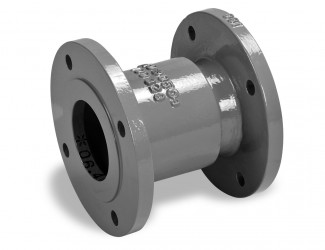

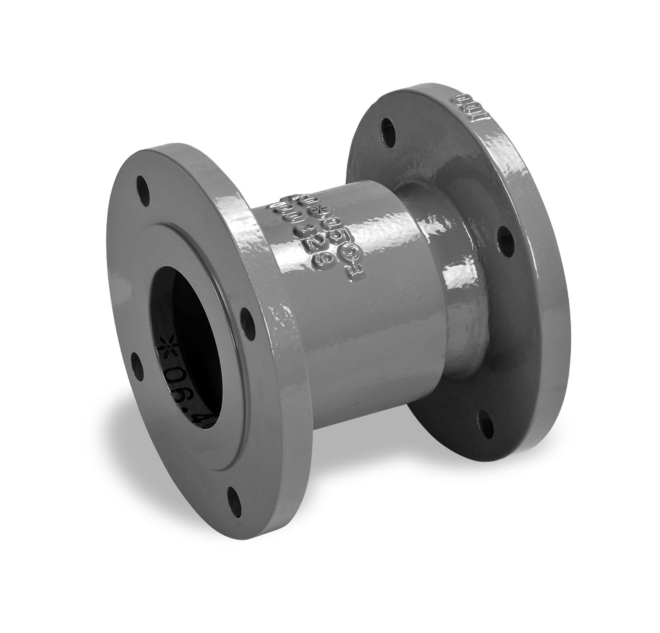

ダクタイル鋳鉄製 フランジアダプター 短面間フランジアダプター
FADS-DT
- 適用管種：
- ダクタイル鋳鉄管・鋼管
- 呼び径：
- 50～300mm
概要
ポンプ室などにおける弁等の機器類フランジ接合部に使用し、その取付け・取外しを容易にするとともに
軽微な伸縮、角変位、温度伸縮及び振動などを吸収するために使用します。

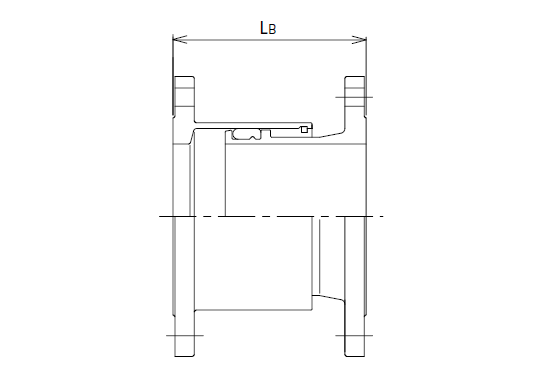

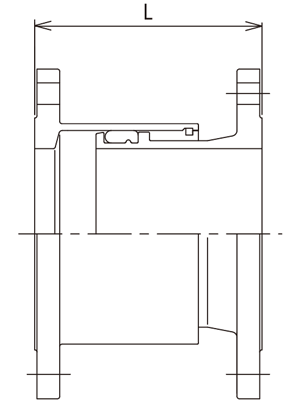

二重管構造の摺動式継手で，アダプター本体、フランジスピゴット、ゴムリング、
ストッパーリングから構成されています。
※可撓角は2°、伸び量は30mm、縮み量は30mmです。
※連結ボルト付きの型番はFADS-DTRです。
特長
- 従来型に比べ軽量で面間が短い
- 離脱防止性能B級
仕様
|
呼び径
|
可撓角
|
伸縮量
|
L
|
質量(kg)
|
|---|---|---|---|---|
|
50
|
(2°)
|
±30
|
185
|
9.0
|
|
75
|
(2°)
|
±30
|
200
|
12.0
|
|
100
|
(2°)
|
±30
|
200
|
14.0
|
|
150
|
(2°)
|
±30
|
200
|
20.0
|
|
200
|
(2°)
|
±30
|
200
|
28.0
|
|
250
|
(2°)
|
±30
|
215
|
40.0
|
|
300
|
(2°)
|
±30
|
215
|
50.0
|
← スクロールでご確認頂けます →
※フランジ7.5K仕様（呼び径50を除く）
