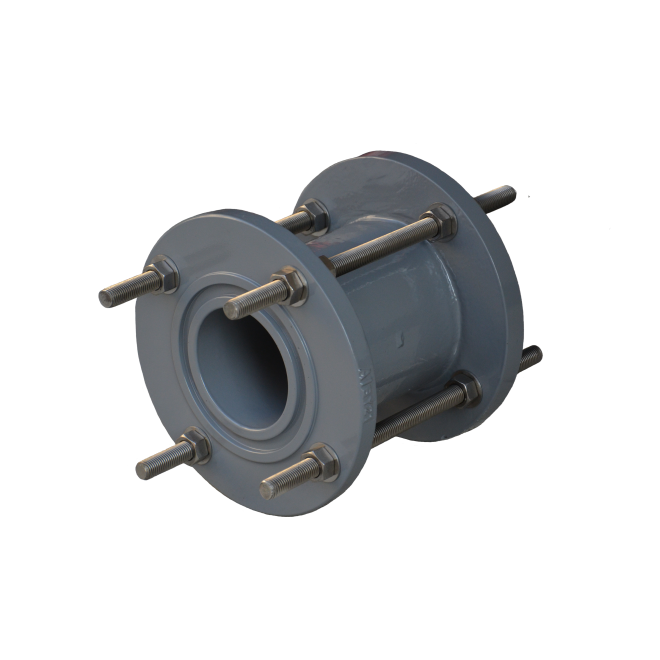

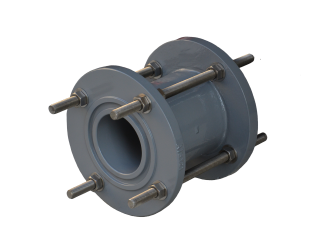

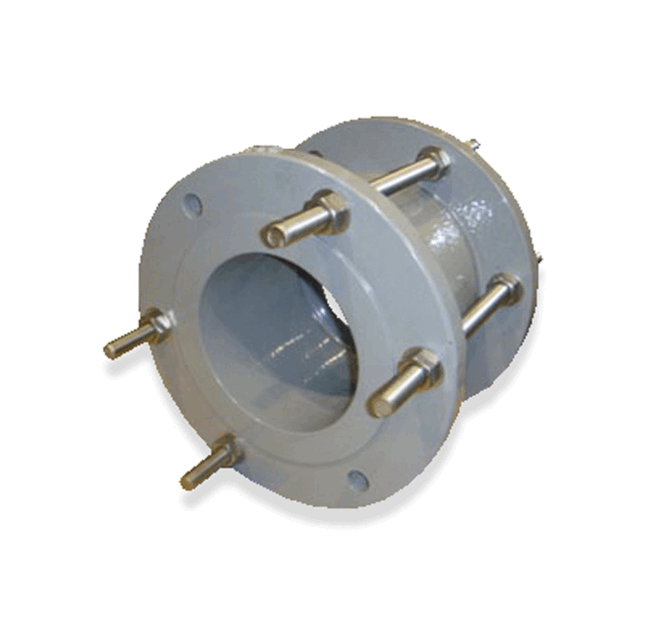

ダクタイル鋳鉄製 フランジアダプター 短面間フランジアダプター 連結ボルト付
FADS-DTR
- 適用管種：
- ダクタイル鋳鉄管・鋼管
- 呼び径：
- 50～300mm
概要
ポンプ管などにおける弁等の機器類フランジ接合部に使用し,その取付け・取外しを容易にするとともに
軽微な伸縮、角変位、湿度伸縮及び振動などを吸収するために使用します。
特長
- 従来型に比べ軽量で面間が短い
- 離脱防止性能B級
仕様
|

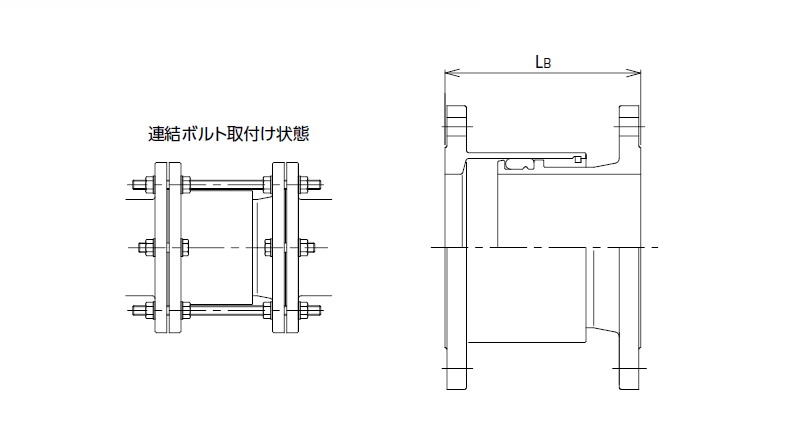

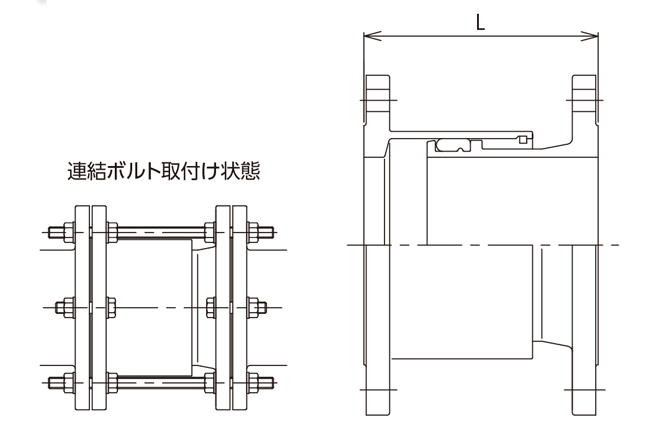

呼び径
|
伸縮量
|
L
|
連結ボルト
|
質量
|
|---|---|---|---|---|
|
50
|
±30
|
185
|
4-M16×320
|
9.0
|
|
75
|
±30
|
200
|
4-M16×320
|
14.0
|
|
100
|
±30
|
200
|
4-M16×320
|
16.0
|
|
150
|
±30
|
200
|
4-M16×320
|
25.2
|
|
200
|
±30
|
200
|
4-M16×320
|
31.2
|
|
250
|
±30
|
215
|
4-M20×340
|
45.4
|
|
300
|
±30
|
215
|
4-M20×340
|
55.4
|
← スクロールでご確認頂けます →
※フランジ：7.5K仕様（呼び径50を除く）
