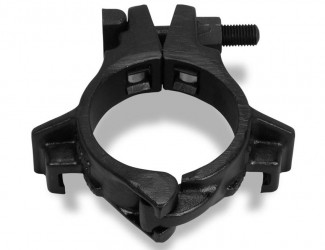

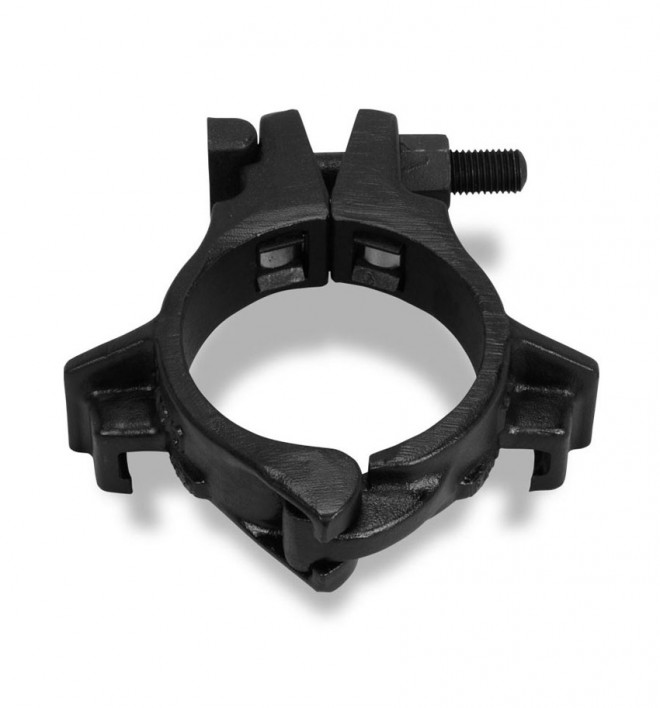

ダクタイル鋳鉄管Ｔ形管用 離脱防止金具 タイトンロック
CTN
- 適用管種：
- ダクタイル鋳鉄管用
- 呼び径：
- 75～250mm
概要
タイトンロックは、上水道、工業用水道、農業用水道、下水道などに使用するダクタイル鋳鉄管の
T形接合形式による継手の離脱防止を確保するために使用します。
構成
- 離脱防止性能
締め付けボルトを規定値にて締付け、真直接合水圧試験及び曲げ接合水圧試験を行い、限界水圧値の2分の1を許容水圧性能として
定めています。

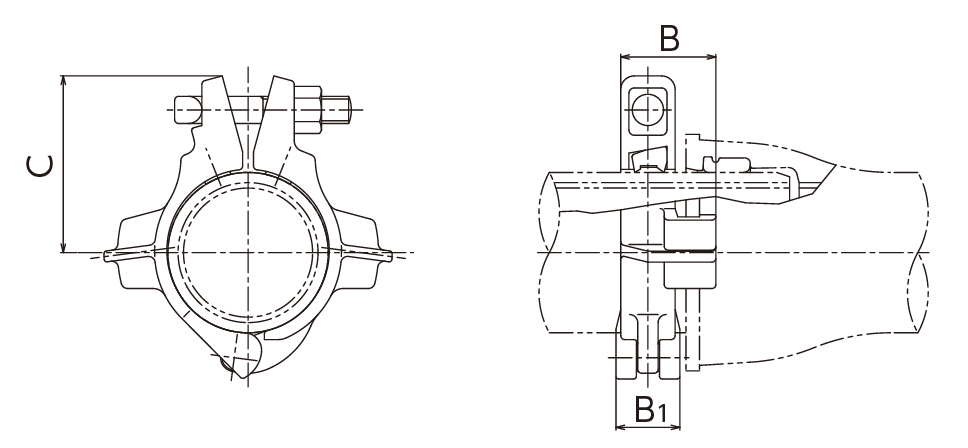

仕様
|
呼び径
|
B
|
B1
|
C
|
T頭ボルト
|
質量(kg)
|
許容水圧(Mpa)
|
標準締付トルク(N・m)
|
|---|---|---|---|---|---|---|---|
|
75
|
68
|
43
|
110
|
1-M20×110
|
2.8
|
2.7
|
120
|
|
100
|
70
|
47
|
126
|
1-M20×110
|
3.1
|
2.4
|
120
|
|
150
|
75
|
52
|
151
|
1-M20×110
|
4.7
|
1.8
|
120
|
|
200
|
82
|
50
|
180
|
2-M20×110
|
7.7
|
1.6
|
120
|
|
250
|
85
|
50
|
207
|
2-M20×110
|
9.3
|
1.4
|
120
|
← スクロールでご確認頂けます →
技術資料
- 組立図
- 75～250mm
- 取扱説明書
- 75～150mm
- 200mm・250mm
