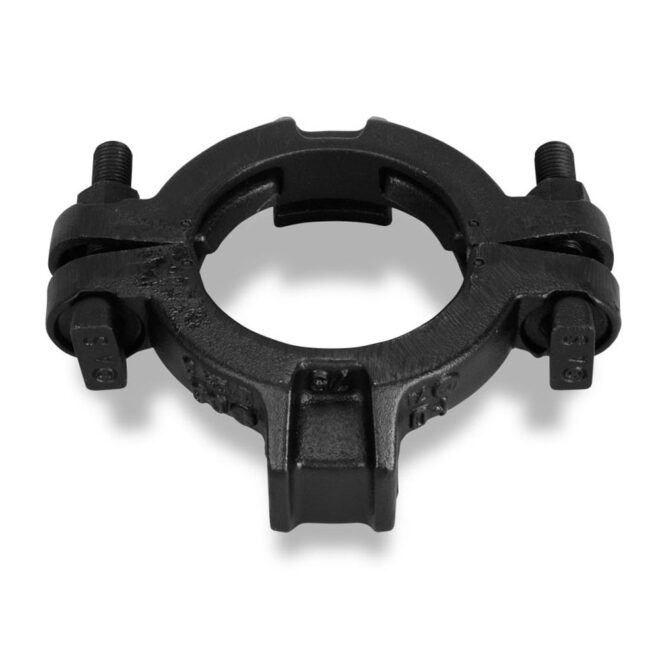

ダクタイル鋳鉄管Ｔ形管用 離脱防止金具 二つ割タイトンロック
CTA-2
- 適用管種：
- ダクタイル鋳鉄管
- 呼び径：
- 75～250mm
概要
タイトンロックは、上水道、工業用水道、農業用水道、下水道などに使用するダクタイル鋳鉄管の
T形接合形式による継手の離脱防止を確保するために使用します。
構成
- 離脱防止性能
締め付けボルトを規定値にて締付け、真直接合水圧試験及び曲げ接合水圧試験を行い、限界水圧値の2分の1を許容水圧性能として
定めています。

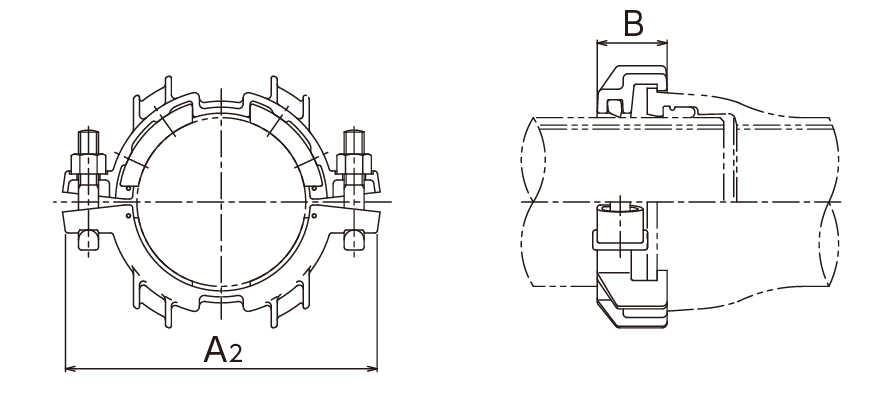

仕様
|
呼び径
|
A2
|
B
|
T頭ボルト
|
質量(kg)
|
許容水圧(Mpa)
|
標準締付けトルク(N・m)
|
|---|---|---|---|---|---|---|
|
75
|
208
|
60
|
2-M16×85
|
2.5
|
4.0
|
60
|
|
100
|
247
|
64
|
2-M20×100
|
4.2
|
4.0
|
100
|
|
150
|
312
|
70
|
2-M20×100
|
6.2
|
3.0
|
100
|
|
200
|
385
|
77
|
2-M20×110
|
10.3
|
2.5
|
100
|
|
250
|
455
|
80
|
2-M24×120
|
14.4
|
2.2
|
140
|
