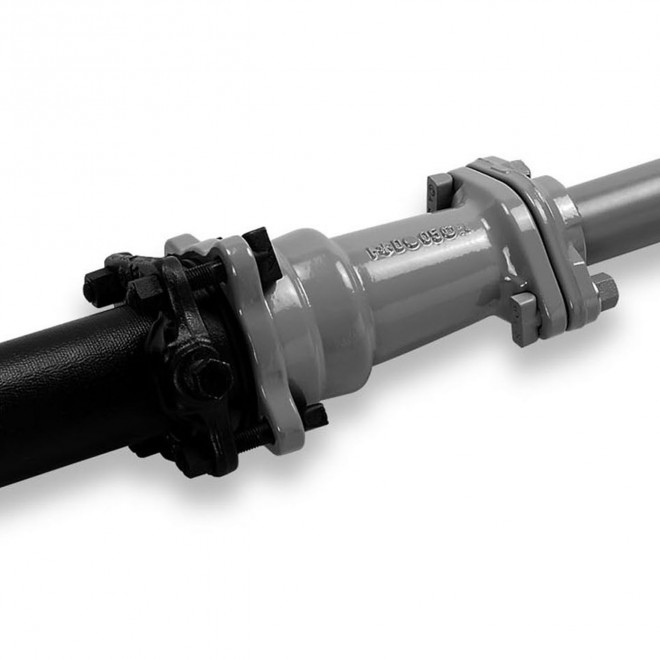

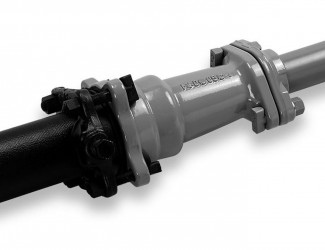

ダクタイル鋳鉄管挿口と硬質塩化ビニル管(鋼管)挿口の両受片落管です

SQVCR

CVジョイント片落型K形

〇爪を押すボルトがない為超クイック・確実施工
〇スライドロック式による伸縮と離脱防止性能の両立
〇簡単に取り外しが可能
〇腐食に強い

類似製品との使い分け

〇同径両受はVCジョイント(φ50~300mm※250~はV型)
〇同径両受、かつ有効長が長いのはVCジョイントロングK型
〇受挿はCVジョイント2型

技術資料ダウンロード

適用管種・適用呼び径

鋳鉄管×塩ビ管75~200mm×50~150mm

構成

1 硬質塩化ビニル管との接合は、押輪、ゴム輪、T頭ボルトを用いたメカニカルジョイント形式で、接合部は可撓性、伸縮性を確保したヒップアップ形になっています。
押輪本体に内蔵されている爪リングによって、管の抜け出しを防止する構造になっています。

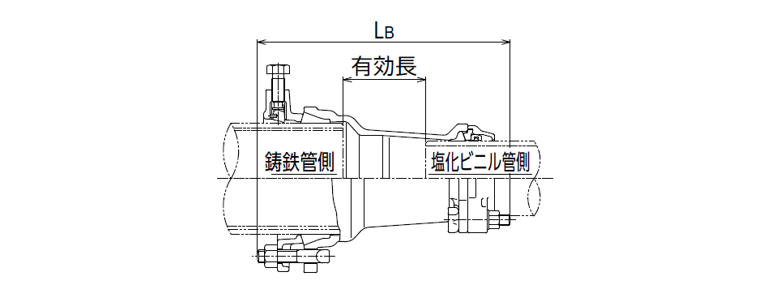

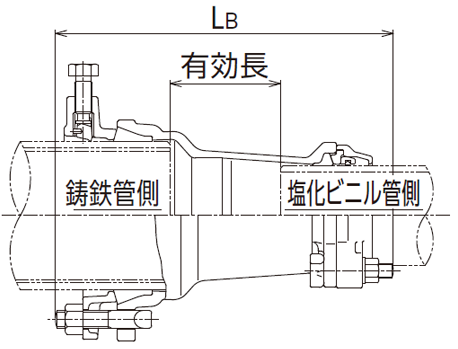

呼び径 L1P1P2F重量(kg)有効長
75×50 3508011525811.14114.5
100×50 3668011529513.50126.5
100×75 3828012029514.23113.0
125×50 3758011532017.50136.5
125×75 3938012032018.98125.0
150×50 3858011534619.79146.5
150×75 4058012034620.37137.0
150×100 4058013034622.96126.0
200×50 4048011540224.85166.5
200×75 4248012040225.43157.0
200×100 4328013040227.87154.0
200×125 4288013540229.32147.0
200×150 4248014540229.70141.0
