概要

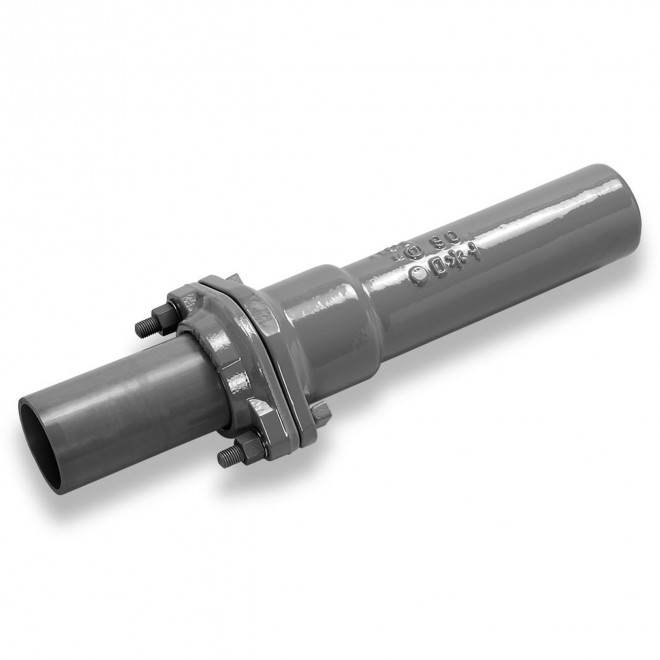

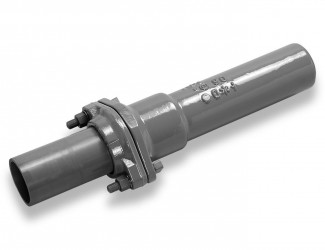

鋳鉄管受口と硬質塩化ビニル管（鋼管）挿口の挿受短管
類似製品との使い分け
- 両受はVCジョイントをご使用ください。（呼び径50～300mm※呼び径250mm～はV型）
- 両受、かつ有効長が長いのはCVジョイントロング型Ｋ型をご使用ください。
- 両受かつ片落ち型はCVジョイント片落型K型をご使用ください。
特長
- 爪を押すボルトがない為超クイック・確実施工
- スライドロック式による伸縮と離脱防止性能の両立
- 簡単に取り外しが可能
- 腐食に強い
構成
- 硬質塩化ビニル管との接合は、押輪、ゴム輪、Ｔ頭ボルトを用いたメカニカルジョイント形式で、
接合部は可撓性、伸縮性を確保したヒップアップ形になっています。
押輪本体に内蔵されている爪リングによって、管の抜け出しを防止する構造になっています。

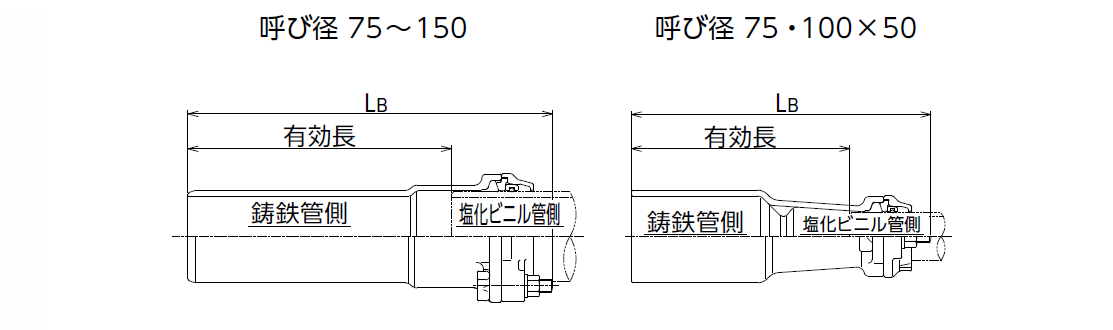

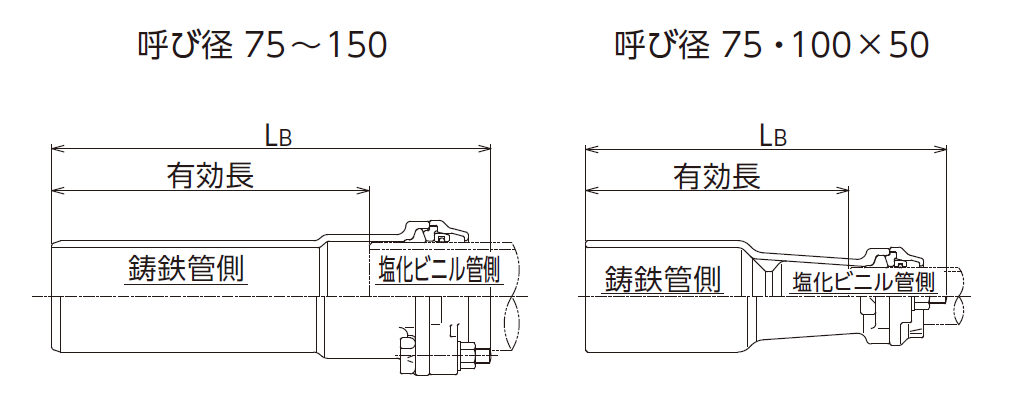

仕様
|
呼び径
|
LB
|
有効長
|
質量(kg)
|
|---|---|---|---|
|
75
|
470
|
346.0
|
10.0
|
|
100
|
470
|
336.0
|
13.6
|
|
150
|
470
|
328.0
|
18.3
|
|
DIP75×VP50
|
355
|
260.5
|
6.5
|
|
DIP100×VP50
|
372
|
277.5
|
7.7
|
