概要
【POLITEC規格品 PTC G 30】

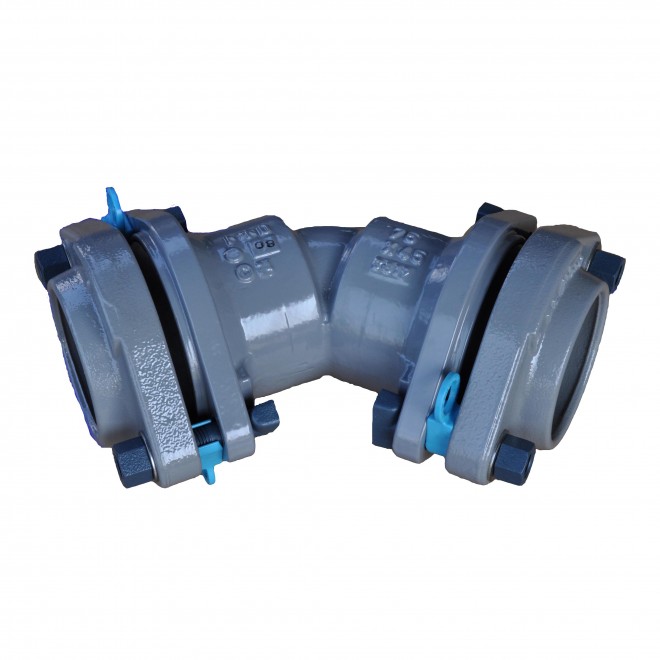

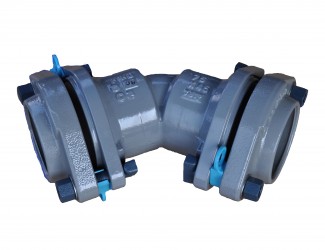

水道配水用ポリエチレン管用の両受曲管です。
類似製品との使い分け
- 曲管タイプをお求めの場合は本製品をご使用ください。
特長
- 管と同等以上の接合強度
- 高い水密性
- 容易な施工
構成
- 水道配水用ポリエチレン管との接合型式は、押輪、爪、インナーコア、ゴム輪、T頭ボルトを用いたメカニカルジョイント形式で、
接合部は離脱防止機能を有しています。

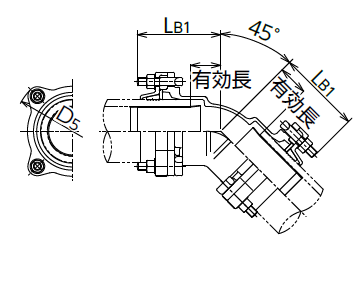

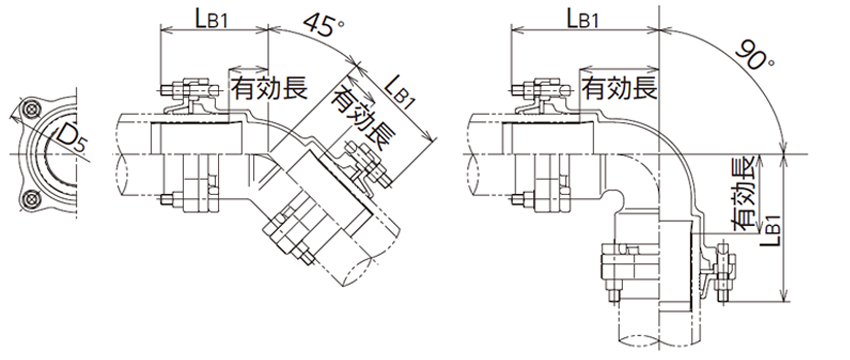

仕様
|
呼び径
|
D5
|
LB1
|
有効長
|
質量(kg)
|
|---|---|---|---|---|
|
50×11 1/4°
|
168
|
146
|
36.5
|
7.2
|
|
50×22 1/2°
|
168
|
151
|
41.5
|
7.2
|
|
50×45°
|
168
|
156
|
46.5
|
7.3
|
|
50×90°
|
168
|
206
|
96.5
|
7.9
|
|
75×11 1/4°
|
200
|
147
|
44.5
|
9.4
|
|
75×22 1/2°
|
200
|
152
|
49.5
|
9.5
|
|
75×45°
|
200
|
160
|
57.0
|
9.4
|
|
75×90°
|
200
|
208
|
105.5
|
10.4
|
|
100×11 1/4°
|
235
|
147
|
41.5
|
11.9
|
|
100×22 1/2°
|
235
|
152
|
46.5
|
13.9
|
|
100×45°
|
235
|
166
|
60.5
|
14.2
|
|
100×90°
|
235
|
228
|
122.5
|
15.5
|
|
150×11 1/4°
|
290
|
156
|
39.0
|
23.1
|
|
150×22 1/2°
|
290
|
168
|
51.0
|
23.1
|
|
150×45°
|
290
|
202
|
84.5
|
24.9
|
|
150×90°
|
290
|
271
|
154.0
|
27.6
|
|
200×11 1/4°
|
387
|
196
|
67.0
|
47.5
|
|
200×22 1/2°
|
387
|
196
|
67.0
|
48.1
|
|
200×45°
|
387
|
223
|
94.0
|
49.0
|
|
200×90°
|
387
|
324
|
194.5
|
56.0
|
← スクロールでご確認頂けます →
技術資料
- 取扱説明書
- 50～200mm×11¼°～90°
