概要
【POLITEC規格品 PTC G 30】

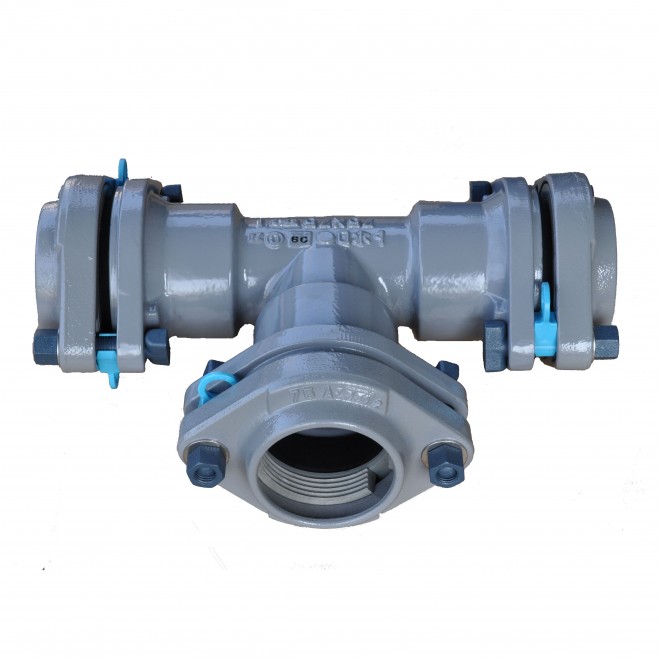

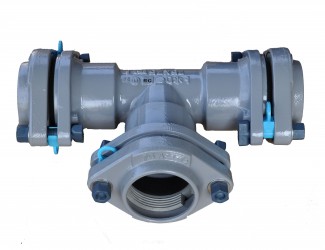

水道配水用ポリエチレン管用の三受T字管です。
類似製品との使い分け
- 分岐形状はフランジタイプもございます。
特長
- 管と同等以上の接合強度
- 高い水密性
- 容易な施工
構成
- 水道配水用ポリエチレン管との接合型式は、押輪、爪、インナーコア、ゴム輪、T頭ボルトを用いたメカニカルジョイント形式で、
接合部は離脱防止機能を有しています。

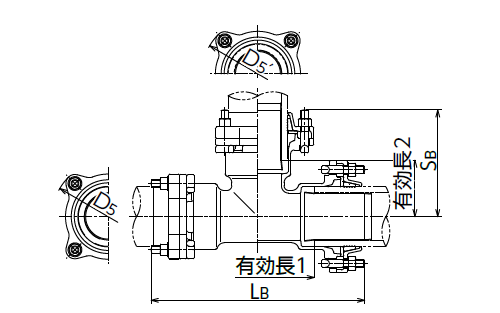

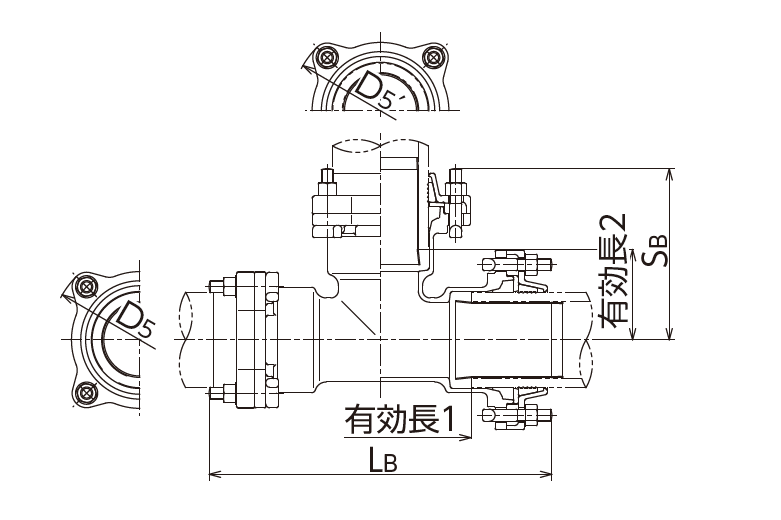

仕様
|
呼び径
|
D5
|
D5'
|
LB
|
SB
|
有効長1
|
有効長2
|
質量
|
|---|---|---|---|---|---|---|---|
|
50×50
|
168
|
168
|
392
|
196
|
173
|
86.5
|
11.4
|
|
75×75
|
200
|
200
|
418
|
209
|
213
|
106.5
|
15.7
|
|
100×75
|
235
|
200
|
418
|
224
|
207
|
121.5
|
19.4
|
|
100×100
|
235
|
235
|
448
|
224
|
237
|
118.5
|
21.7
|
|
150×75
|
290
|
200
|
448
|
254
|
214
|
151.5
|
31.6
|
|
150×100
|
290
|
235
|
488
|
254
|
254
|
148.5
|
31.7
|
|
150×150
|
290
|
290
|
548
|
274
|
314
|
157.0
|
36.0
|
|
200×75
|
387
|
200
|
504
|
285
|
246
|
182.0
|
57.6
|
|
200×100
|
387
|
235
|
546
|
283
|
288
|
177.0
|
62.7
|
|
200×150
|
387
|
290
|
591
|
304
|
333
|
187.0
|
69.0
|
|
200×200
|
387
|
387
|
647
|
324
|
389
|
194.5
|
81.5
|
← スクロールでご確認頂けます →
技術資料
- 取扱説明書
- 50～200mm×50～200mm
