概要
【POLITEC規格品 PTC G 30】

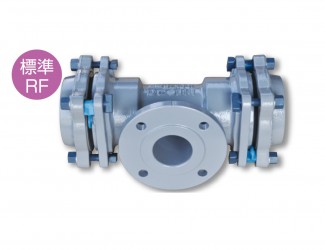

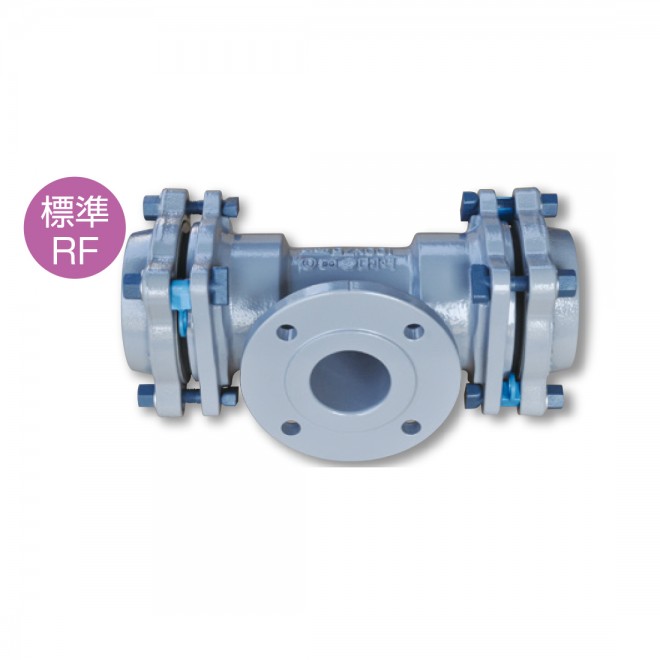

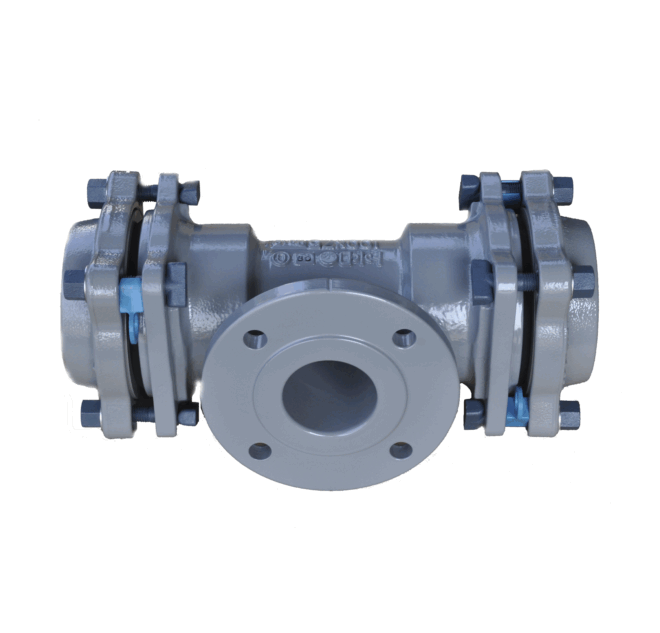

水道配水用ポリエチレン管用のフランジ付両受T字管です。
※標準はRFです。
類似製品との使い分け
- 分岐形状には受口タイプもございます。
特長
- 管と同等以上の接合強度
- 高い水密性
- 容易な施工
構成
- 水道配水用ポリエチレン管との接合型式は、押輪、爪、インナーコア、ゴム輪、T頭ボルトを用いたメカニカルジョイント形式で、
接合部は離脱防止機能を有しています。

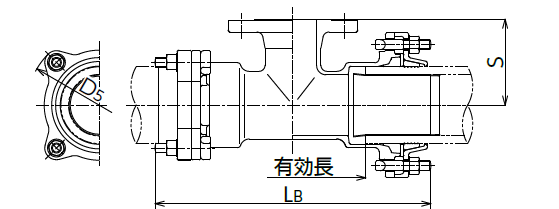

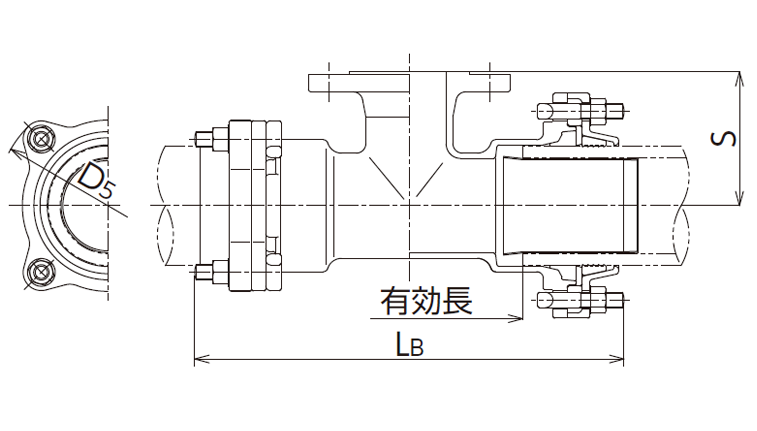

仕様
|
呼び径
|
D5
|
LB
|
S
|
有効長
|
質量(kg)
|
|---|---|---|---|---|---|
|
75×50
|
200
|
388
|
120
|
183
|
13.3
|
|
75×75
|
200
|
418
|
125
|
213
|
16.1
|
|
100×50
|
235
|
388
|
135
|
177
|
19.1
|
|
100×75
|
235
|
418
|
135
|
207
|
21.6
|
|
100×100
|
235
|
438
|
140
|
227
|
24.1
|
|
150×50
|
290
|
418
|
170
|
184
|
29.7
|
|
150×75
|
290
|
448
|
170
|
214
|
32.7
|
|
150×100
|
290
|
468
|
185
|
234
|
35.5
|
|
150×150
|
290
|
518
|
215
|
284
|
42.3
|
|
200×75
|
387
|
503
|
220
|
245
|
58.0
|
|
200×100
|
387
|
533
|
220
|
275
|
60.5
|
|
200×150
|
387
|
583
|
230
|
325
|
66.3
|
|
200×200
|
387
|
632
|
230
|
374
|
72.4
|
← スクロールでご確認頂けます →
技術資料
- 取扱説明書
- 75～200mm×50～200mm
