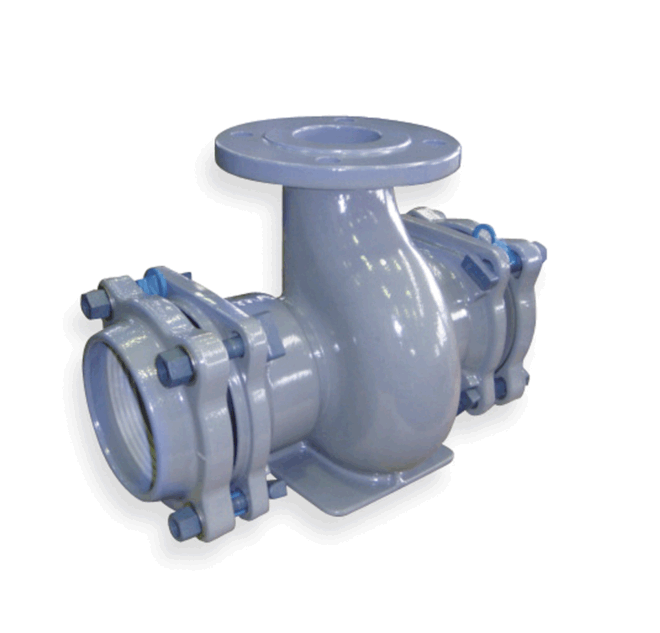

水道配水用ポリエチレン管用 フランジ付うずまき型両受T字管・台座付T字管 Pメカチーズうずまき型
PSS
- 適用管種：
- 水道配水用ポリエチレン管
- 呼び径：
- 75～200mm×75mm
概要
【POLITEC規格品 PTC G 30】
水道配水用ポリエチレン管用のフランジ付うずまき型両受T字管・台座付です。

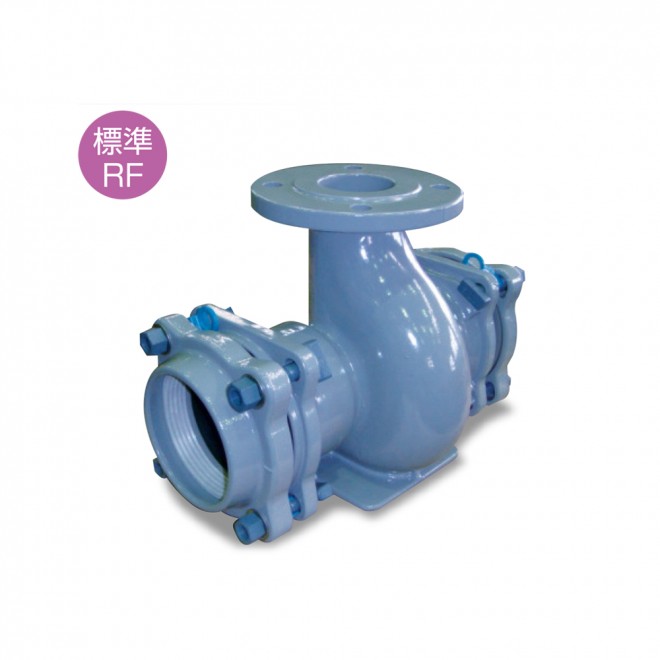

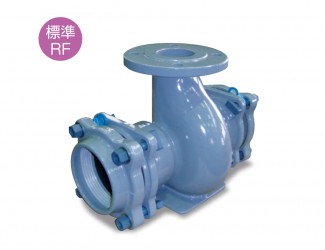

※標準はRFです。
類似製品との使い分け
- 両挿タイプの場合は挿し口付うずまき型チーズをご使用ください。
特長
- 管と同等以上の接合強度
- 高い水密性
- 容易な施工

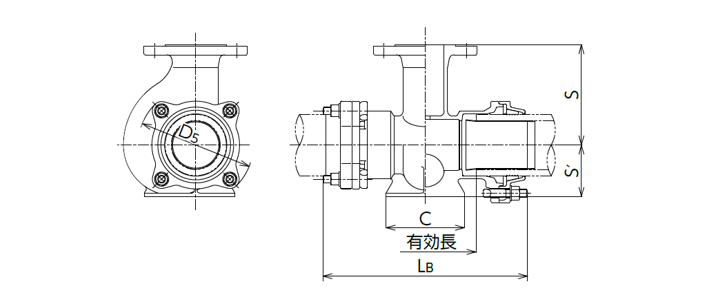

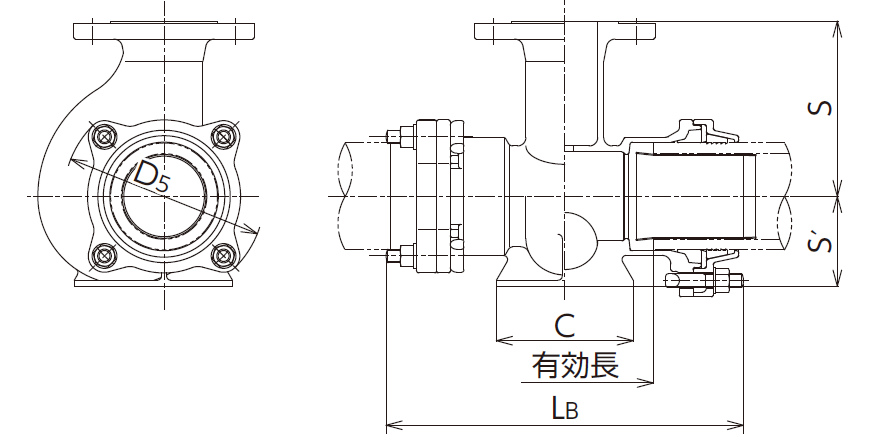

仕様
|
呼び径
|
D5
|
LB
|
S
|
S'
|
C
|
有効長
|
質量(kg)
|
|---|---|---|---|---|---|---|---|
|
75×75
|
200
|
418
|
185
|
92
|
150
|
213
|
24.5
|
|
100×75
|
235
|
418
|
205
|
105
|
160
|
207
|
31.7
|
|
150×75
|
290
|
448
|
235
|
170
|
180
|
214
|
45.8
|
|
200×75
|
387
|
503
|
265
|
205
|
210
|
245
|
75.6
|
← スクロールでご確認頂けます →
技術資料
- 組立図
- 75～200mm×75mm
- 取扱説明書
- 75～200mm×75mm
