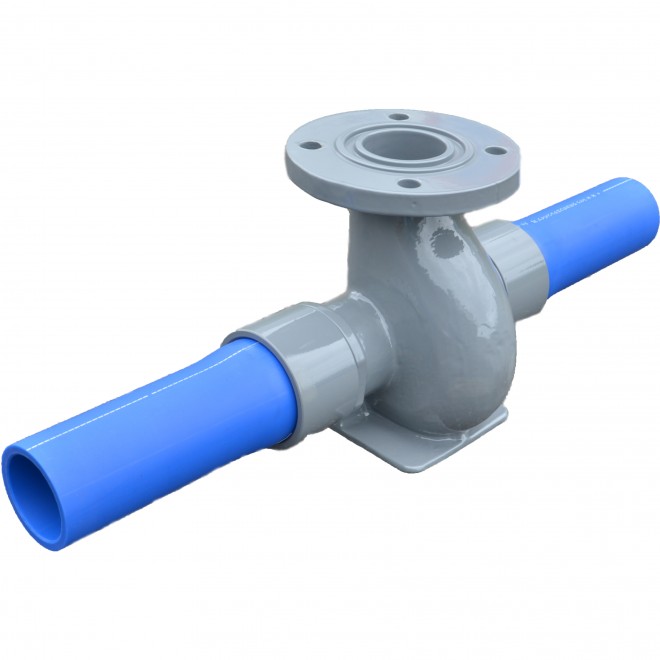

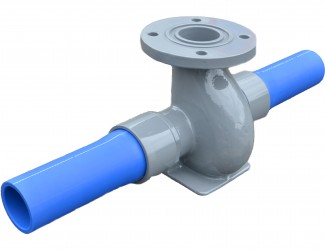

水道配水用ポリエチレン管×フランジ付T字管・台座付 ポリエチレン管挿し口付うずまき型チーズ
EFPSS
- 適用管種：
- 水道配水用ポリエチレン管
- 呼び径：
- 75～150mm×75mm
概要
【POLITEC規格品 PTC G 32】
水道配水用ポリエチレン管×フランジ付T字管・台座付
※標準はGFです。
類似製品との使い分け
- 両受タイプの場合はメカチーズうずまき型をご使用ください。
特長
- 管と同等以上の接合強度
- 高い水密性
- 容易な施工
構成
- 水道配水用ポリエチレン管との接合型式は、押輪、爪、インナーコア、ゴム輪、T頭ボルトを用いたメカニカルジョイント形式で、
接合部は離脱防止機能を有しています。

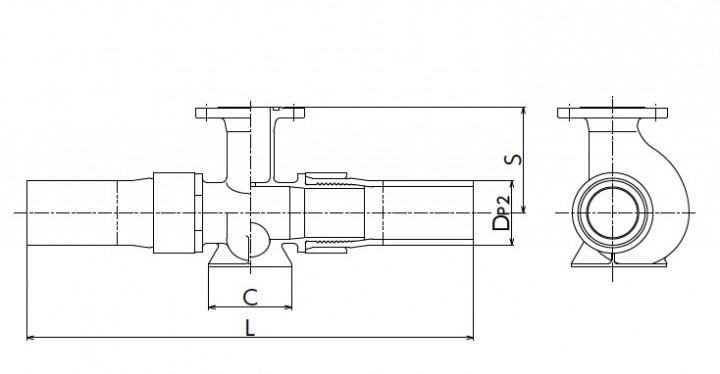

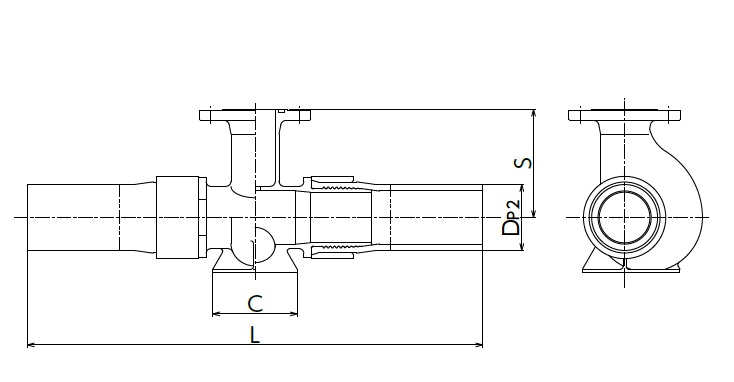

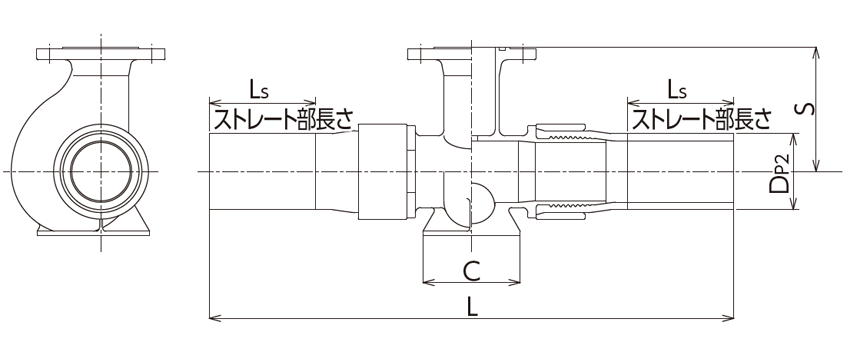

仕様
|
呼び径
|
DP2
|
S
|
C
|
L
|
LS
|
質量(kg)
|
|---|---|---|---|---|---|---|
|
75×75
|
90
|
185
|
150
|
793
|
155
|
24.6
|
|
100×75
|
125
|
205
|
160
|
863
|
175
|
32.5
|
|
150×75
|
180
|
235
|
180
|
1013
|
220
|
63.0
|
← スクロールでご確認頂けます →
技術資料
- 組立図
- 75～150mm×75mm
- 取扱説明書
- 75～150mm×75mm
