管路に作用する、伸縮・屈曲・偏心・ねじれ等の諸応力を吸収し、管路の安全・安定を確保

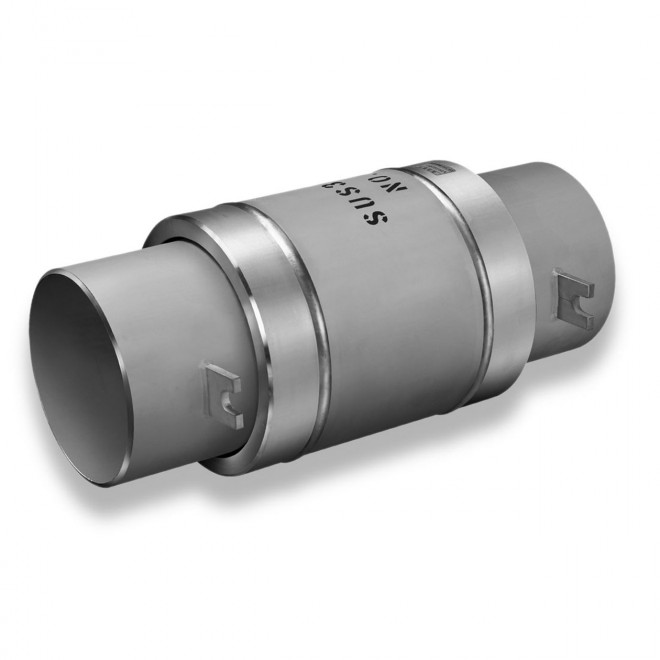

ELT

伸縮管 T型

〇フランジ外径よりも外径が小さく、橋梁添架に最適
〇管体は耐食性に優れたステンレス鋼管製
〇許容可撓角度3.5~4.5°により角度変位へも対応

類似製品との使い分け

SUS以外の配管の場合は現場の状況によりお使い分け下さい

技術資料ダウンロード

適用管種・適用呼び径

鋼管75mm~400mm

※製品にはSUS304製とSUS316製がございます。
※偏心量は25mm、伸縮量は+80×2-80mmです。

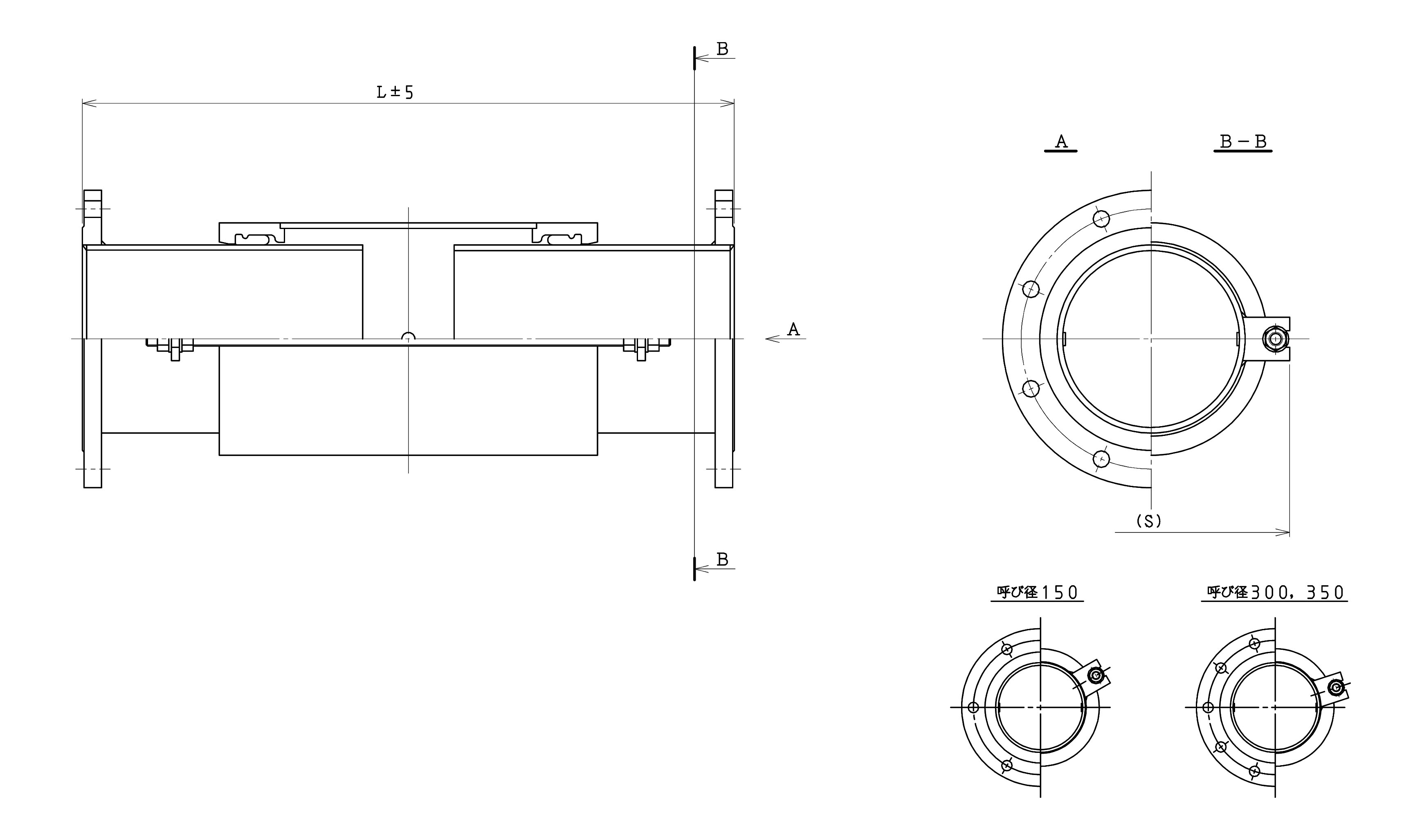

構成

1 二重管構造の摺動式伸縮管で、スピゴットパイプ、スリーブ、ゴム輪、配送用ボルト・ナットから構成されています。
2 タイロッドを付けることが可能です。タイロッドとは曲管部付近において、内圧による不平均力に対抗する為に設置し、伸縮可撓管の抜け出しを防止する物です。
呼び径 LS
75 700191
100 700217
150 700268
200 750319
250 750370
300 750458
350 800480
400 800530
