管路に作用する、伸縮・屈曲・偏心・ねじれ等の諸応力を吸収し、管路の安全・安定を確保
口金形状:フランジ形、ダク鋳鉄管(NS形,NS形E種,K形,GX形)
※ポリスリーブが標準で付属しています。

EB

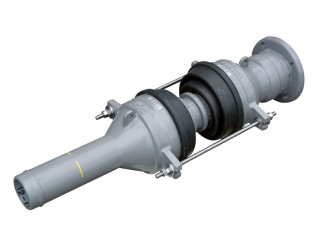

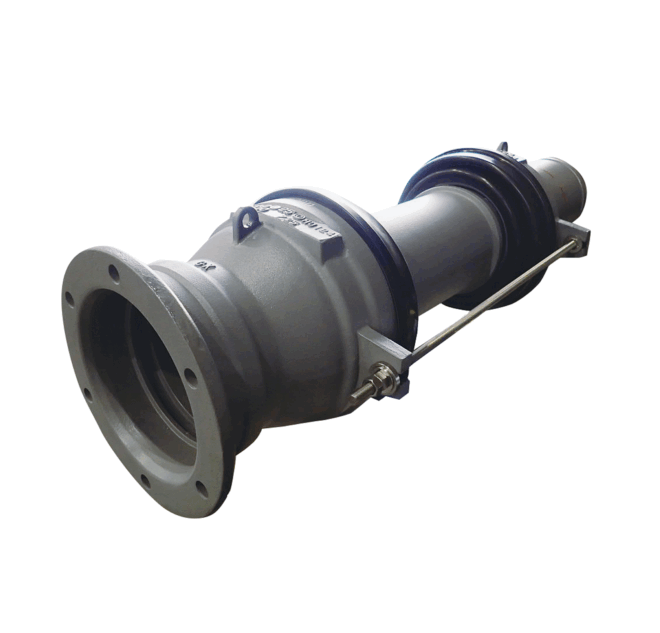

伸縮可撓管 スーパーボール

〇短面間の為限られたスペースでも設置可能
〇離脱防止性能A級
〇安定した高い水密性を保持
〇強靭で耐食性も万全
〇下水道仕様に変更することで、下水道への対応も可能

類似製品との使い分け

SUS配管の場合は伸縮管 T型
SUS以外の配管の場合は現場の状況によりお使い分け下さい

技術資料ダウンロード

適用管種・適用呼び径

鋳鉄管50mm~600mm (偏心量100~400)、呼び径700mm~1000mm(偏心量200~500)

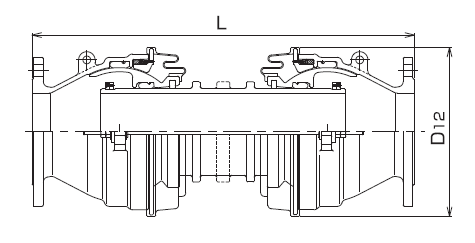

※図はフランジ×フランジのタイプです。
※図は50~300mmです。重量は偏心量が100の場合です。

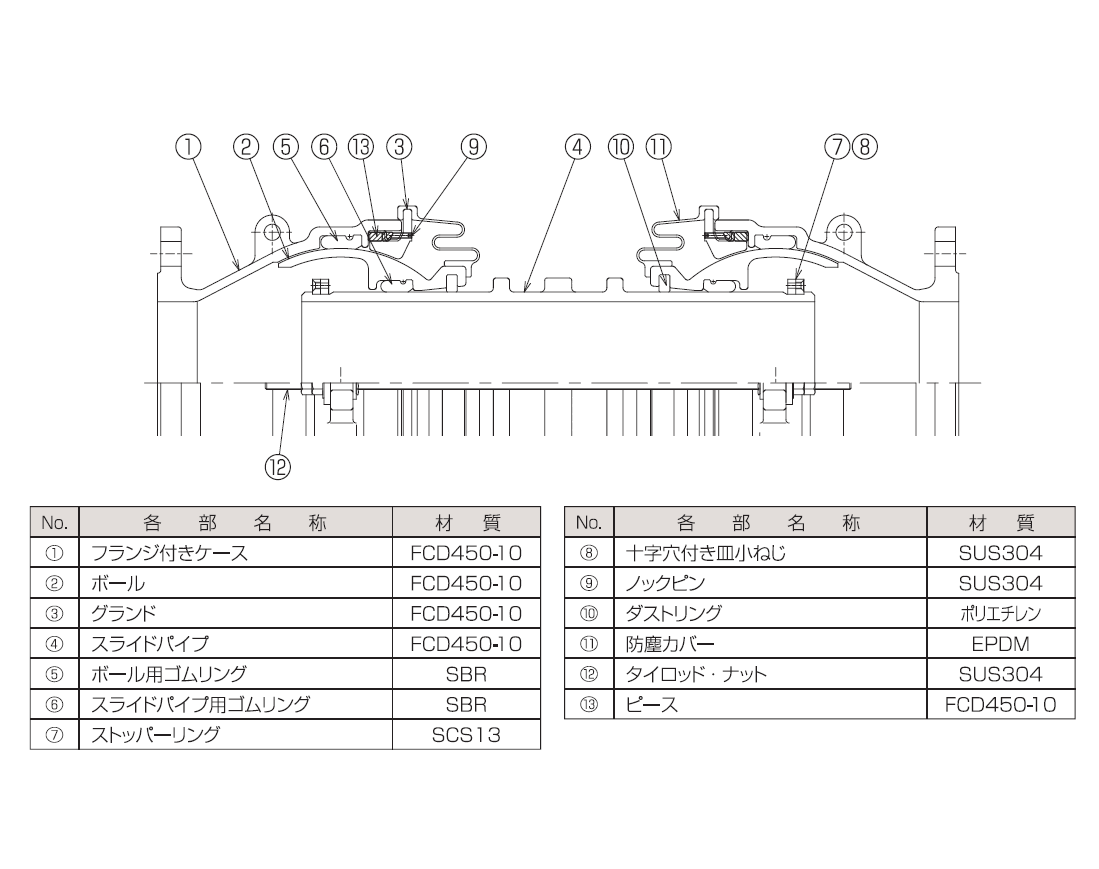

構成

1 ボール式伸縮可撓管で、ケース、ボール、スライドパイプなどから構成されています。
2 地下埋設管路耐震継手の技術基準(案)の可撓性能:M-1類、伸縮性能:S-1類、離脱防止性能:A級を有しています。
3 タイロッドを付けることが可能です。タイロッドとは曲管部付近において、内圧による不平均力に対抗する為に設置し、伸縮可撓管の抜け出しを防止する物です。
呼び径 L(偏心量100)L(偏心量200)L(偏心量300)L(偏心量400)B重量(kg)
50 5507901010無し28532.00
75 5908601140142031550.00
100 6309101180146035868.00
150 6709801280158041890.00
200 740105013701690475137.00
250 790113014601790563196.00
300 850118015301880626255.00
