管路に作用する、伸縮・屈曲・偏心・ねじれ等の諸応力を吸収し、管路の安全・安定を確保

E8・E9

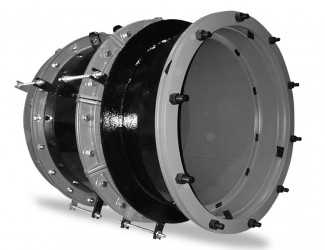

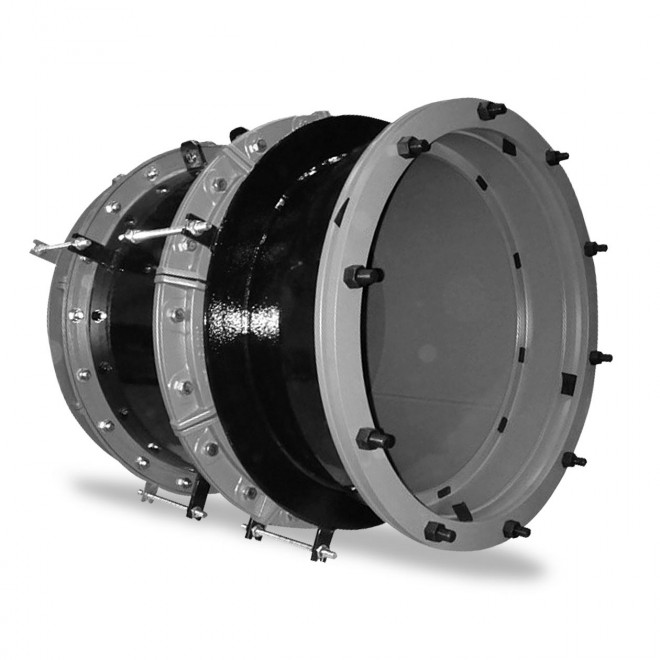

伸縮可撓管 彗星

〇高い水密性と伸縮量
〇ねじれにも容易に追従
〇短面間でも大きな偏心量

類似製品との使い分け

SUS配管の場合は伸縮管 T型
SUS以外の配管の場合は現場の状況によりお使い分け下さい

技術資料ダウンロード

適用管種・適用呼び径

鋼管、鋳鉄管、ヒューム管、FRPM管75mm~2400mm 偏心量100mm~300mm

※その他呼び径、偏心量についてはお問い合わせください。
※低圧用と中圧用がございます。高圧用は別途お問い合わせください。

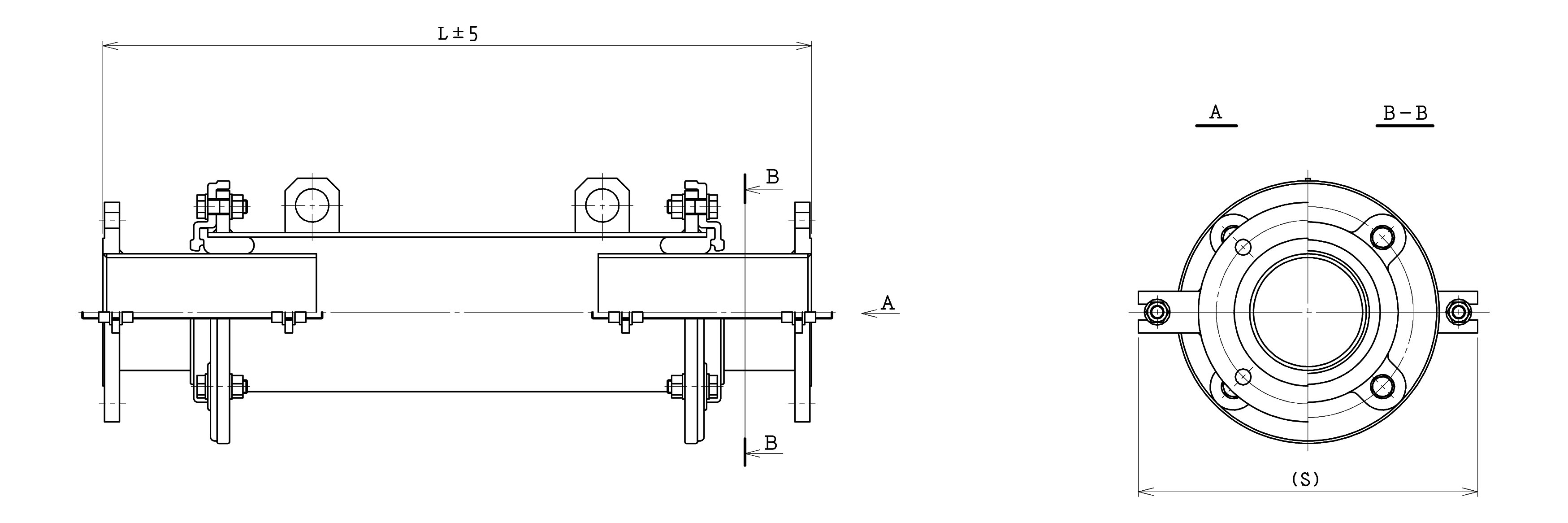

※図は75mm~250mm、中圧用のフランジ×フランジのタイプです。重量は偏心量が100の場合です。

構成

1 二重管構造の摺動式伸縮可撓管で、スピゴットパイプ、スリーブ、押輪、締付ボルト、ゴムリング、配送用ボルト・ナットから構成されています。
2 タイロッドを付けることが可能です。タイロッドとは曲管部付近において、内圧による不平均力に対抗する為に設置し、伸縮可撓管の抜け出しを防止する物です。
呼び径 SL(偏心量100)L(偏心量200)L(偏心量300)重量(kg)
75 3568501450200044.0
100 3828501450200055.0
125 4078501450200065.0
150 4588501450200082.0
200 53790015002050131.0
250 60490015002050174.0
