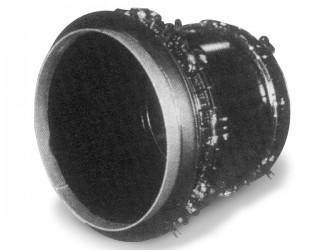

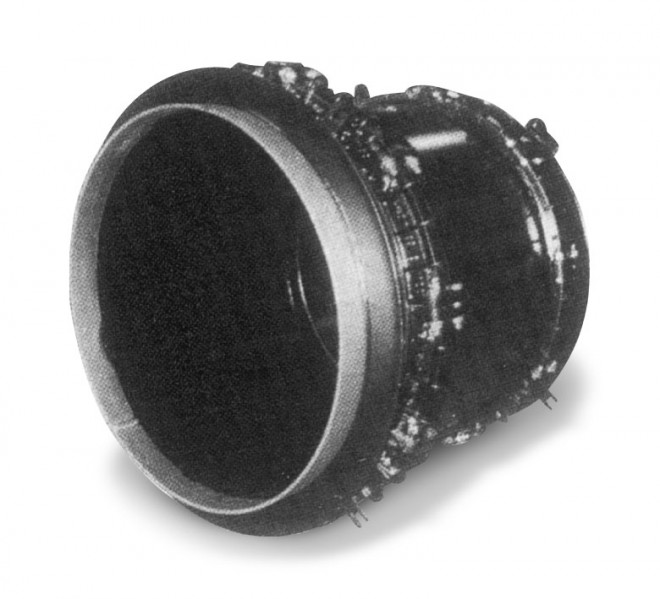

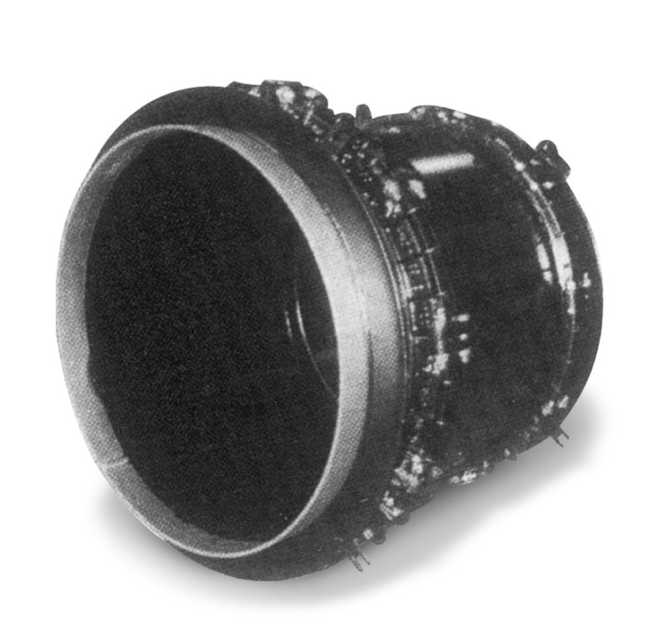

鋼板製 伸縮管 伸縮管 彗星
EL8
- 適用管種：
- 鋼管・鋳鉄管・ヒューム管・FRPM管
- 呼び径：
- 75～2400mm
概要
管路に作用する、伸縮・屈曲・偏心・ねじれ等の諸応力を吸収し、管路の安全・安定を確保します。
※その他呼び径、偏心量についてはお問い合わせください。
※低圧用と中圧用がございます。高圧用は別途お問い合わせください。
類似製品との使い分け
- SUS配管の場合は伸縮管 T型をご使用ください。
- SUS管以外の配管の場合は現場の状況によりお使い分け下さい。
特長
- 大口径2400mmにも対応
構成
- 二重管構造の摺動式伸縮管で、スピゴットパイプ、スリーブ、押輪、締付けボルト、ゴムリング、配送用ボルト・ナットから
構成されています。 - タイロッドを付けることが可能です。タイロッドとは曲管部付近において、内圧による不平均力に対抗する為に設置し、
伸縮可撓管の抜け出しを防止する物です。
仕様

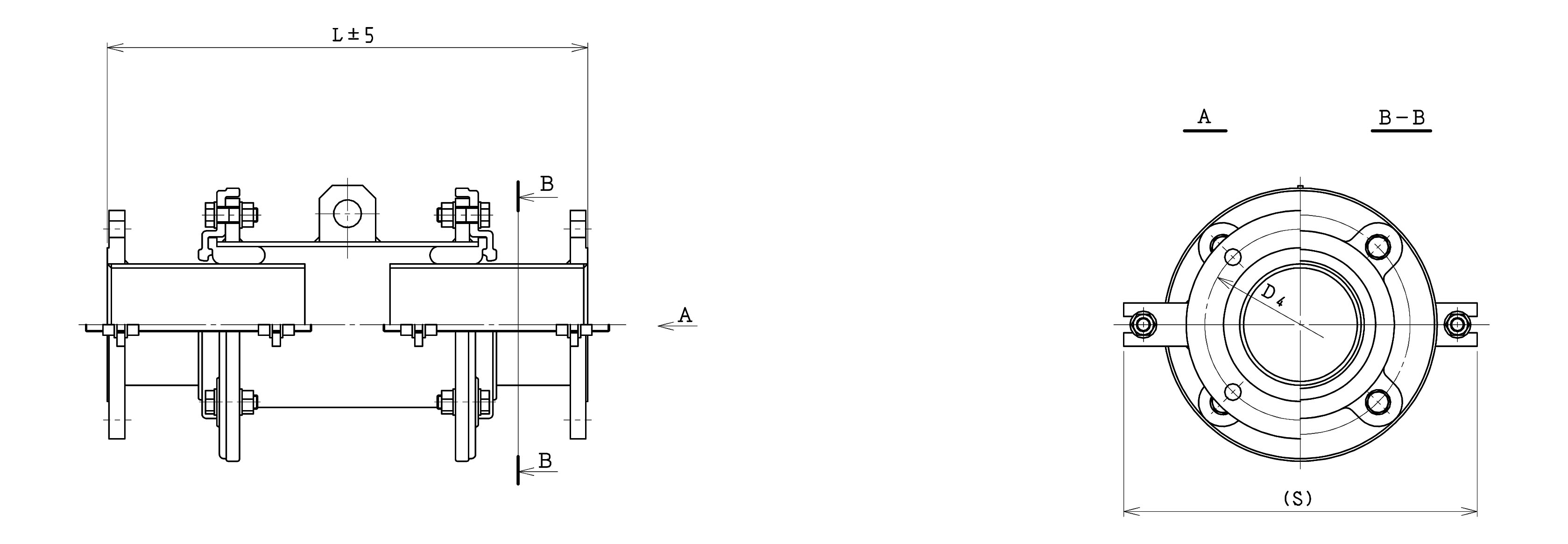

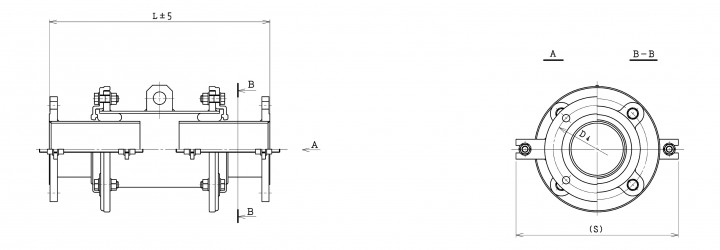

※図は75～250mm、中圧用のフランジ×フランジのタイプです。
|
呼び径
|
D4
|
S
|
面間寸法L
|
|---|---|---|---|
|
75
|
168
|
356
|
800
|
|
100
|
195
|
382
|
800
|
|
125
|
220
|
407
|
800
|
|
150
|
247
|
458
|
800
|
|
200
|
299
|
537
|
800
|
|
250
|
360
|
604
|
800
|
← スクロールでご確認頂けます →
