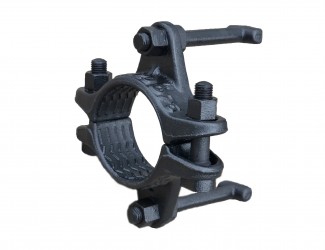

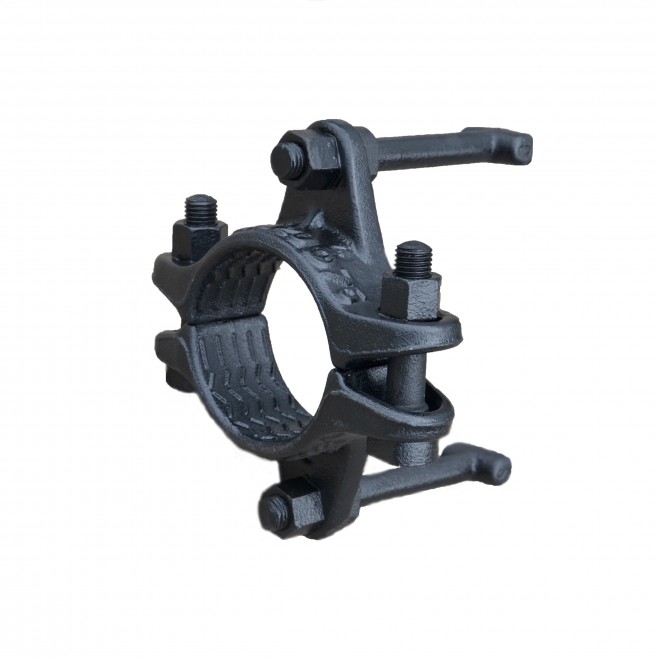

ゴム輪形硬質塩化ビニル管×ダクタイル鋳鉄製異形管用 離脱防止金具 ビニロック爪型
CVRN
- 適用管種：
- ゴム輪形硬質塩化ビニル管
- 呼び径：
- 50～400mm
概要
ゴム輪形硬質塩化ビニル管用異形管の接合部の離脱防止を確保
特長
- 二つ割で施工性に優れている
構成
- 全呼び径、二つ割型です。
- 離脱防止機構は、管外周と接触する部分に鋳出し突起を持つ、二つ割型の離脱防止金具と鋳鉄製異形管の爪に引っ掛け、
取付ボルトをセットすることで、その機能を確保する構造になっています。 - 伸縮性・可撓性を備えた構造です。

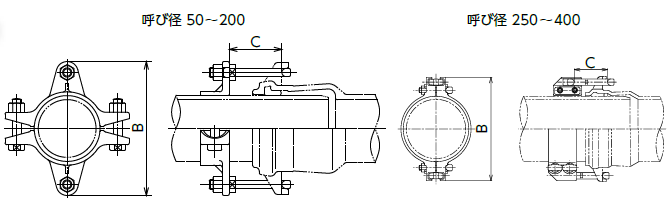

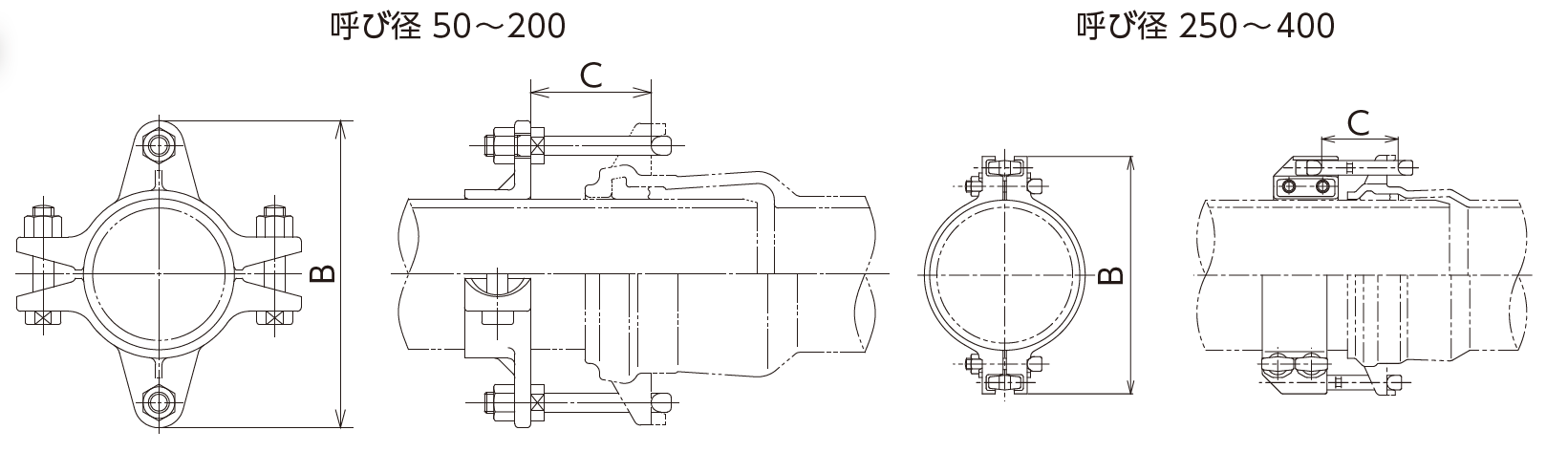

仕様
|
呼び径
|
B
|
C
|
質量(kg)
|
|---|---|---|---|
|
50
|
161
|
71
|
1.7
|
|
75
|
199
|
91
|
2.5
|
|
100
|
230
|
91
|
3.1
|
|
125
|
275
|
98
|
3.6
|
|
150
|
303
|
98
|
5.0
|
|
200
|
364
|
110
|
8.3
|
|
250
|
422
|
136
|
12.6
|
|
300
|
500
|
147
|
20.9
|
|
350
|
600
|
147
|
26.0
|
|
400
|
654
|
147
|
28.4
|
