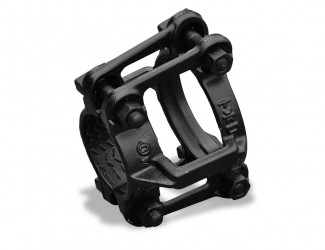

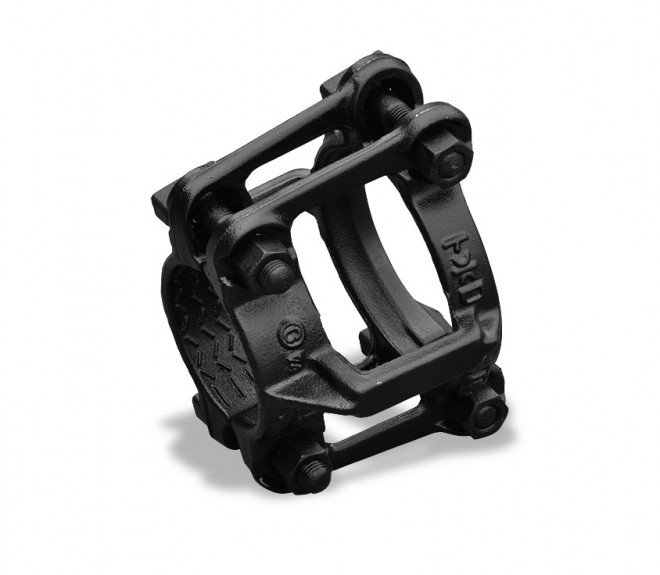

ゴム輪形硬質塩化ビニル管用 離脱防止金具 ビニロック一体型
CVR1
- 適用管種：
- ゴム輪形硬質塩化ビニル管
- 呼び径：
- 50～150mm
概要
ゴム輪形硬質塩化ビニル管の接合部の離脱防止を確保
特長
- 二つ割型で施工性に優れている
- 一体型で容易に施工できる
- ゴム輪の膨らみを拘束し離脱を防止する
構成
- 全呼び径、二つ割型です。
- 離脱防止機構は、管外周と接触する部分に鋳出し突起を持つ、二つ割一体型の離脱防止金具を、硬質塩化ビニル管の挿口、受口を離脱防止金具で拘束し、
取付ボルトをセットすることで、その機能を確保する構造になっています。 - 伸縮性・可撓性を備えた構造になっており、ゴム輪形硬質塩化ビニル管の特性を損うことはありません。

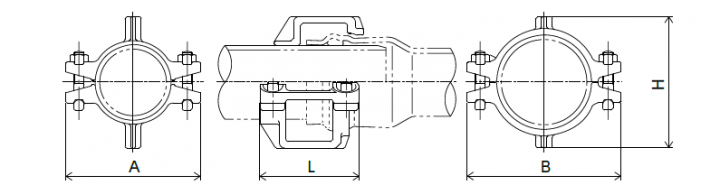

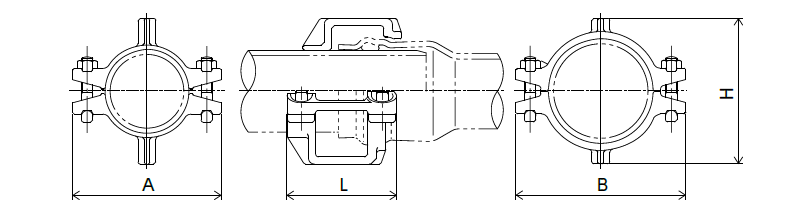

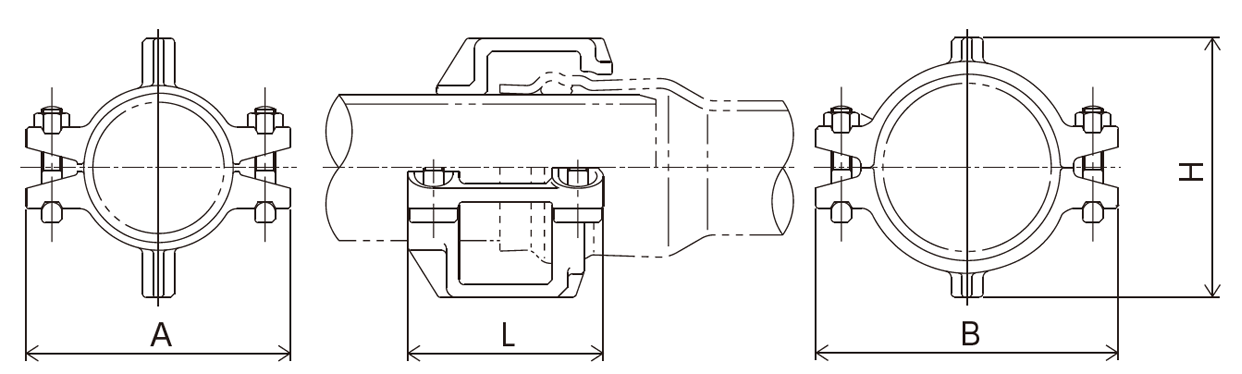

仕様
|
呼び径
|
L
|
A
|
B
|
H
|
質量(kg)
|
|---|---|---|---|---|---|
|
50
|
132
|
133
|
160
|
126
|
2.6
|
|
75
|
140
|
170
|
200
|
170
|
3.5
|
|
100
|
153
|
207
|
237
|
203
|
4.3
|
|
125
|
157
|
235
|
266
|
226
|
6.3
|
|
150
|
164
|
260
|
296
|
250
|
7.0
|
