TS管形硬質塩化ビニル管の接合部の離脱防止を確保

CVRNTS

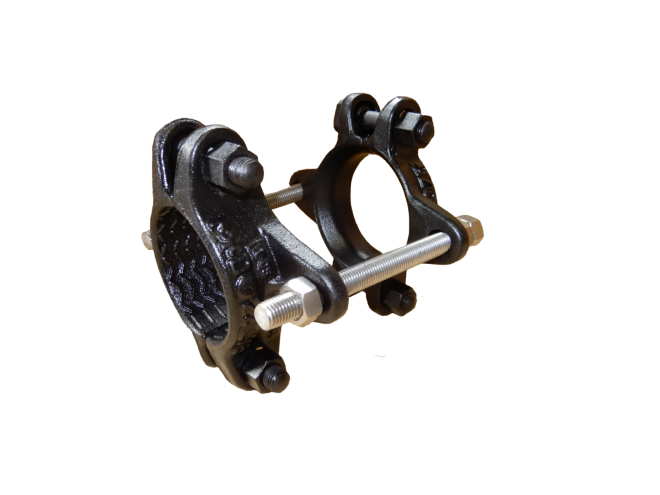

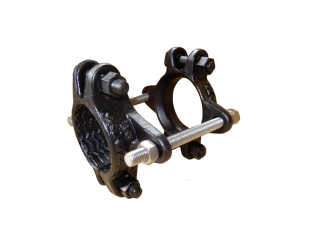

ビニロック筒型TS管用

〇二つ割で施工性に優れる
〇継手を固定し離脱を防止する

類似製品との使い分け

通常のSGRパイプに使用する場合は筒型
ソケット部に使用する場合はソケット型
異径接続に使用する場合は受け挿し異径用
TS管のソケット部に使用する場合はソケット型TS管用
ロングタイプに使用する場合は筒型ロングタイプ

技術資料ダウンロード

適用管種・適用呼び径

硬質塩化ビニル管(TS継手形式)50mm~400mm

構成

1 全呼び径、二つ割型です。
2 離脱防止機構は、管外周と接触する部分に鋳出し突起を持つ、二つ割型の離脱防止金具とそれぞれを連結する連結ボルトから構成され、硬質塩化ビニル管の挿口、受口を離脱防止金具で拘束し、取付ボルトをセットすることで、その機能を確保する構造になっています。

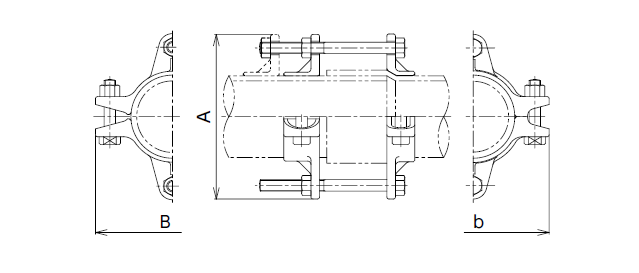

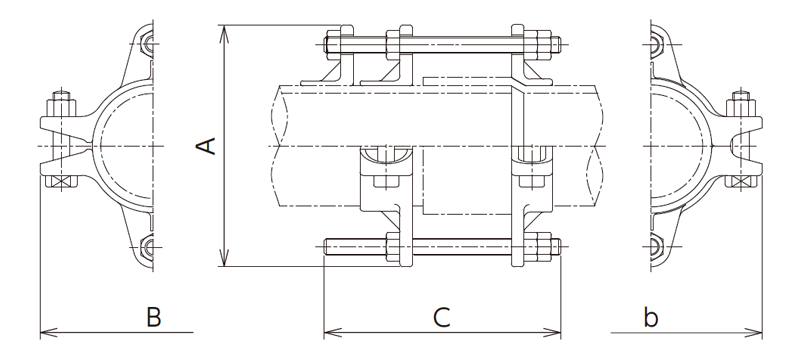

呼び径 BAb質量
50 1221611232.8
75 1791991814.1
100 2152302124.9
125 2472752528.6
150 2753032829.1
200 33036334217.0
250 42242825.7
300 50050838.4
350 60060846.1
400 65466261.4
