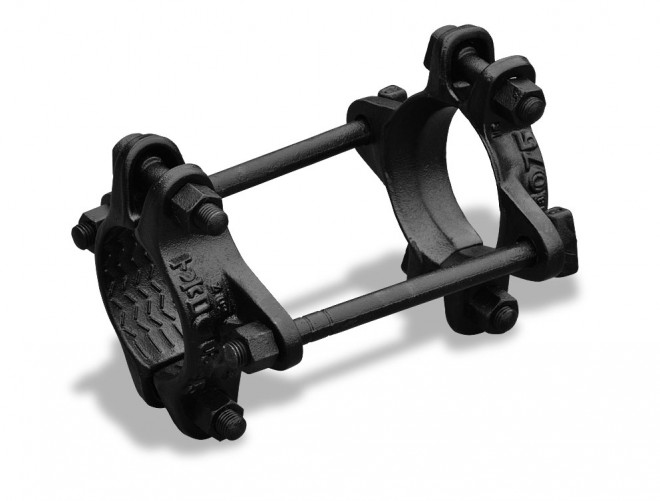

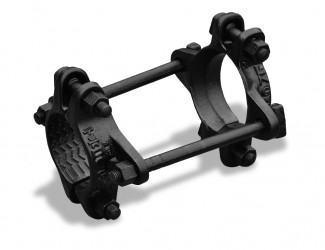

ゴム輪形硬質塩化ビニル管用 離脱防止金具 ビニロック筒型
CVRNS
- 適用管種：
- ゴム輪形硬質塩化ビニル管
- 呼び径：
- 40～400mm
概要
ゴム輪形硬質塩化ビニル管の接合部の離脱防止を確保
類似製品との使い分け
- 通常のＳＧＲパイプに使用する場合は筒型
- ソケット部に使用する場合はソケット型
- 異径接続に使用する場合は受け挿し異径用
- ＴＳ管に使用する場合は筒型ＴＳ管用
- ＴＳ管のソケット部に使用する場合はソケット型ＴＳ管用
- ロングタイプに使用する場合は筒型ロングタイプ
特長
- 二つ割で施工性に優れている
- 受口の膨らみ部を拘束し離脱を防止
- 曲げ角度、伸縮の性能を確保
構成
- 全呼び径、二つ割型です。
- 離脱防止機構は、管外周と接触する部分に鋳出し突起を持つ、二つ割型の離脱防止金具とそれぞれを連結する連結ボルトから構成され、
硬質塩化ビニル管の挿口、受口を離脱防止金具で拘束し、取付ボルトをセットすることで、その機能を確保する構造になっています。
- 伸縮性・可撓性を備えた構造になっており、ゴム輪形硬質塩化ビニル管の特性を損うことはありません。

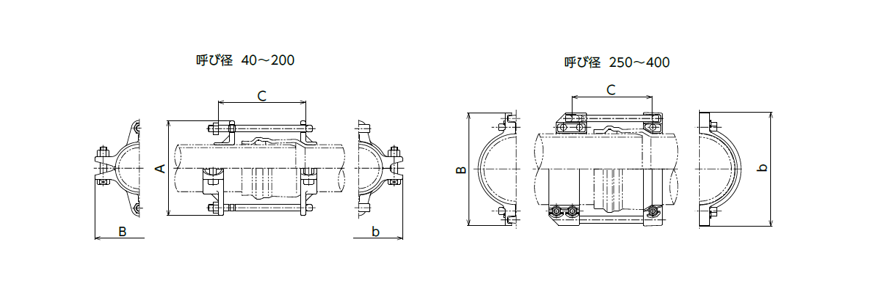

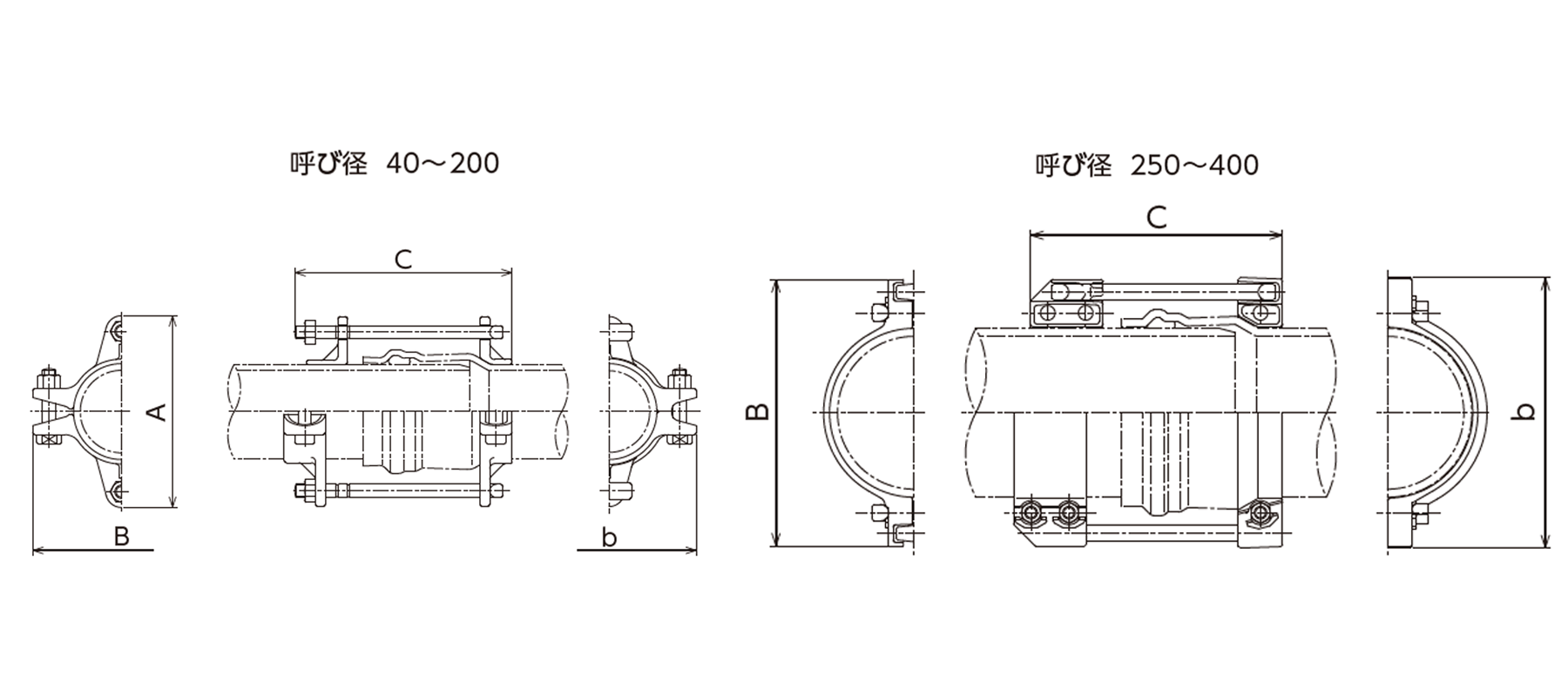

仕様
|
呼び径
|
B
|
A
|
b
|
C※1
|
質量(kg)
|
|---|---|---|---|---|---|
|
40
|
112
|
124
|
120
|
131
|
1.9
|
|
50
|
122
|
161
|
123
|
220
|
3.0
|
|
75
|
179
|
199
|
181
|
254
|
4.5
|
|
100
|
215
|
230
|
212
|
276
|
5.4
|
|
125
|
247
|
275
|
252
|
295
|
8.6
|
|
150
|
275
|
303
|
282
|
314
|
9.7
|
|
200
|
330
|
363
|
342
|
366
|
17.0
|
|
250
|
422
|
ー
|
428
|
427
|
20.7
|
|
300
|
500
|
ー
|
508
|
448
|
31.8
|
|
350
|
600
|
ー
|
608
|
460
|
43.7
|
|
400
|
654
|
ー
|
662
|
483
|
51.7
|
← スクロールでご確認頂けます →
※1 Cは製品最大寸法値です。 ※VU管にご使用の場合は一部仕様が異なるためお問い合わせください。
