概要

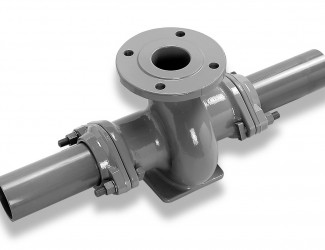

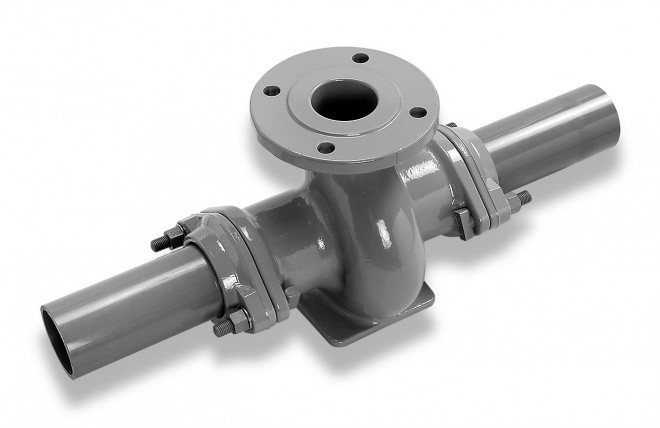

硬質塩化ビニル管（鋼管）フランジ付異形管用 両受T字管・台座付T字管
類似製品との使い分け
- 分岐形状がフランジならばメカチーズF型をご使用ください。
- 分岐形状が受口ならばメカチーズ3型をご使用ください。
特長
- 爪を押すボルトがない為超クイック・確実施工
- スライドロック式による伸縮と離脱防止性能の両立
- 簡単に取り外しが可能
- 腐食に強い
構成
- 硬質塩化ビニル管との接合は、押輪、ゴム輪、Ｔ頭ボルトを用いたメカニカルジョイント形式で、
接合部は可撓性、伸縮性を確保したヒップアップ形になっています。
押輪本体に内蔵されている爪リングによって、管の抜け出しを防止する構造になっています。

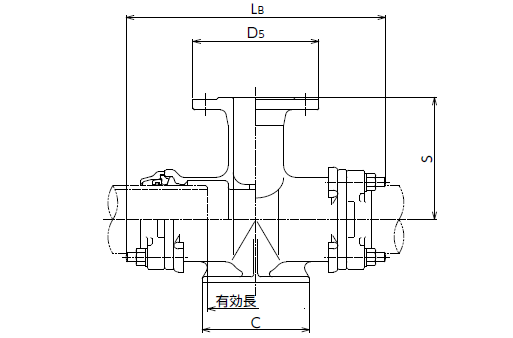

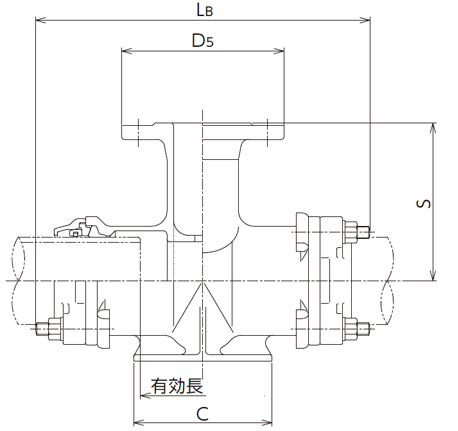

仕様
|
呼び径
|
LB
|
S
|
D5
|
C
|
有効長
|
質量(kg)
|
|---|---|---|---|---|---|---|
|
75×75
|
431
|
185
|
211
|
150
|
185
|
30.1
|
|
100×75
|
445
|
205
|
211
|
180
|
177
|
37.1
|
|
150×75
|
453
|
235
|
211
|
200
|
169
|
45.6
|
|
200×75
|
583
|
265
|
211
|
230
|
261
|
60.3
|
← スクロールでご確認頂けます →
技術資料
- 組立図
- 75～200mm×75mm
- 取扱説明書
- 75～200mm×75mm
