概要

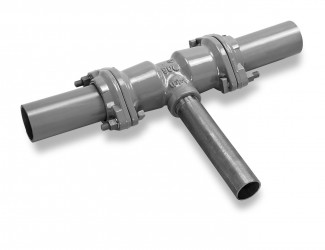

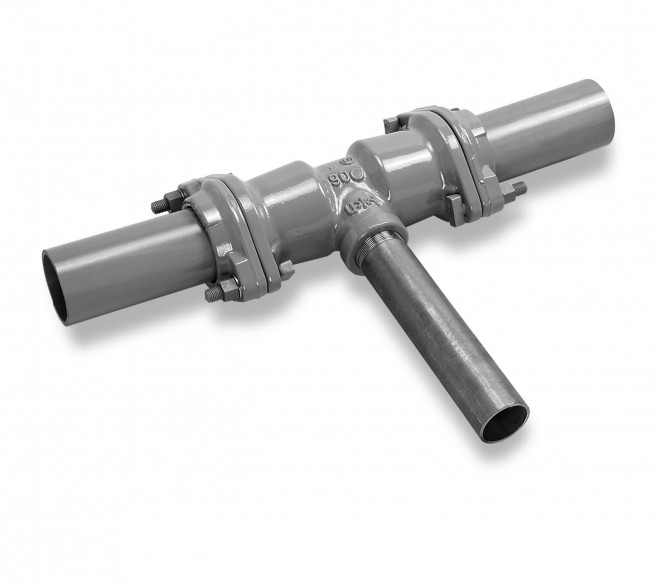

硬質塩化ビニル管（鋼管）×鋼管用 内ネジ付き 両受T字管
類似製品との使い分け
- 分岐形状が受口ならばメカチーズ3型をご使用ください。
- 分岐形状がフランジならばメカチーズF型をご使用ください。
- フランジでかつ台座付ならばメカチーズFS型をご使用ください。
特長
- 爪を押すボルトがない為超クイック・確実施工
- スライドロック式による伸縮と離脱防止性能の両立
- 簡単に取り外しが可能
- 腐食に強い
構成
- 硬質塩化ビニル管との接合は、押輪、ゴム輪、Ｔ頭ボルトを用いたメカニカルジョイント形式で、
接合部は可撓性、伸縮性を確保したヒップアップ形になっています。
押輪本体に内蔵されている爪リングによって、管の抜け出しを防止する構造になっています。
鋼管との接合は、内ネジ形式になっています。

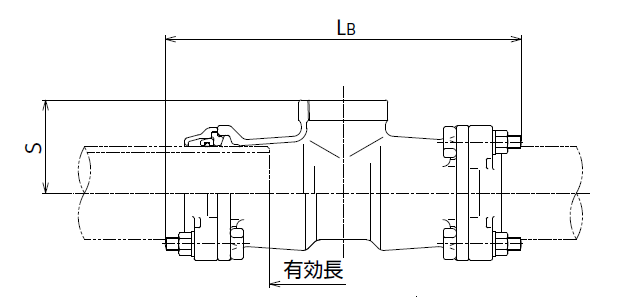

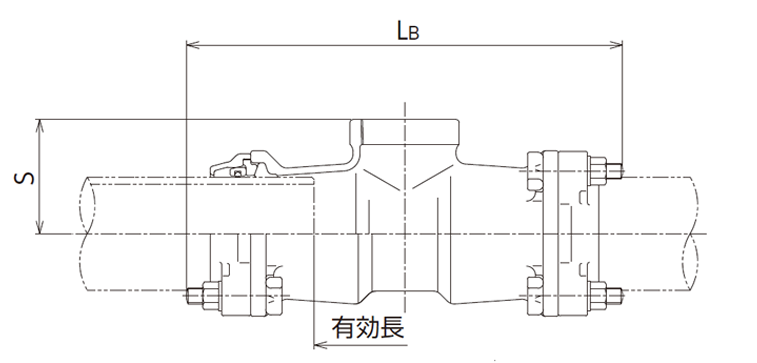

仕様
|
呼び径
|
LB
|
S
|
有効長
|
質量(kg)
|
|---|---|---|---|---|
|
75×2B
|
420
|
95
|
172
|
11.3
|
|
75×3B
|
450
|
100
|
202
|
12.2
|
|
100×2B
|
420
|
110
|
152
|
14.5
|
|
100×3B
|
450
|
115
|
182
|
16.5
|
|
125×2B
|
420
|
125
|
146
|
18.4
|
|
125×3B
|
450
|
130
|
176
|
20.8
|
|
150×2B
|
420
|
140
|
136
|
21.9
|
|
150×3B
|
450
|
145
|
166
|
22.4
|
← スクロールでご確認頂けます →
技術資料
- 組立図
- 75～150mm×2B・3B
- 取扱説明書
- 75～150mm×2B・3B
