概要

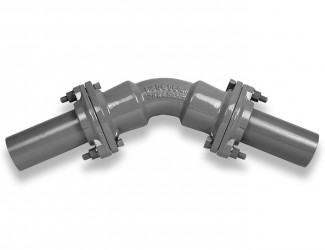

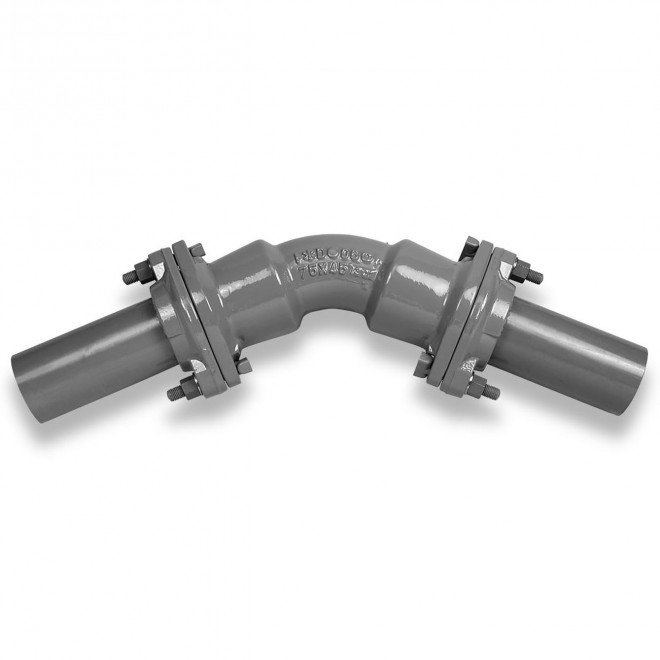

硬質塩化ビニル管（鋼管）用両受曲管
類似製品との使い分け
- 消火栓にお使いになる場合は消火栓型をご使用ください。
- 有効長が短い物をお求めの場合はメカベンドショート型をご使用ください。
特長
- 爪を押すボルトがない為超クイック・確実施工
- スライドロック式による伸縮と離脱防止性能の両立
- 簡単に取り外しが可能
- 腐食に強い

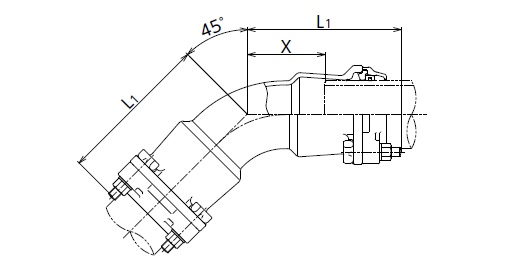

構成
- 硬質塩化ビニル管との接合は、押輪、ゴム輪、Ｔ頭ボルトを用いたメカニカルジョイント形式で、接合部は可撓性、伸縮性を確保したヒップアップ形になっています。
押輪本体に内蔵されている爪リングによって、管の抜け出しを防止する構造になっています。

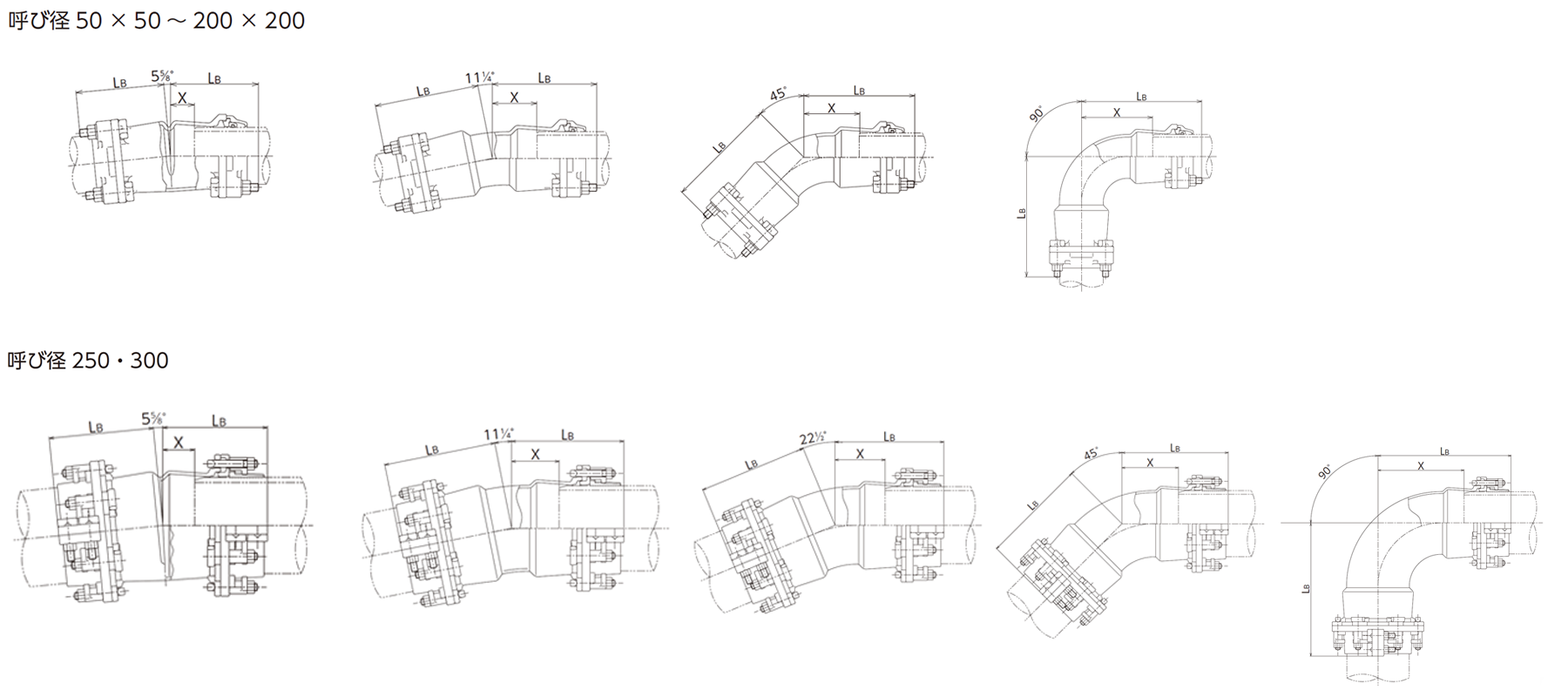

仕様
|
呼び径
|
LB
|
有効長(2X)
|
重量(kg)
|
|---|---|---|---|
|
50×11¼°
|
200.0
|
211
|
7.6
|
|
50×22½°
|
210.0
|
231
|
7.8
|
|
50×45°
|
215.0
|
241
|
8.0
|
|
50×90°
|
260.0
|
331
|
8.5
|
|
75×5⁵/₈°
|
178.0
|
108
|
9.6
|
|
75×11¼°
|
220.0
|
192
|
11.4
|
|
75×22½°
|
230.0
|
212
|
11.6
|
|
75×45°
|
245.0
|
242
|
11.5
|
|
75×90°
|
290.0
|
332
|
12.0
|
|
100×5⁵/₈°
|
185.0
|
102
|
14.3
|
|
100×11¼°
|
230.0
|
192
|
16.1
|
|
100×22½°
|
240.0
|
212
|
16.4
|
|
100×45°
|
265.0
|
262
|
17.6
|
|
100×90°
|
320.0
|
372
|
18.5
|
|
125×5⁵/₈°
|
192.0
|
110
|
17.4
|
|
125×11¼°
|
240.0
|
206
|
19.8
|
|
125×22½°
|
255.0
|
236
|
19.9
|
|
125×45°
|
280.0
|
286
|
21.6
|
|
125×90°
|
350.0
|
426
|
23.9
|
|
150×5⁵/₈°
|
194.0
|
104
|
19.6
|
|
150×11¼°
|
240.0
|
196
|
24.1
|
|
150×22½°
|
260.0
|
236
|
24.6
|
|
150×45°
|
290.0
|
296
|
26.0
|
|
150×90°
|
375.0
|
466
|
29.8
|
|
200×5⁵/₈°
|
252.0
|
182
|
35.0
|
|
200×11¼°
|
305.0
|
288
|
39.6
|
|
200×22½°
|
330.0
|
338
|
41.3
|
|
200×45°
|
375.0
|
428
|
43.7
|
|
200×90°
|
485.0
|
648
|
50.6
|
|
250×5⁵/₈°※
|
290.5
|
177
|
63.6
|
|
250×11¼°※
|
350.5
|
297
|
70.9
|
|
250×22½°※
|
375.5
|
347
|
75.0
|
|
250×45°※
|
430.5
|
457
|
80.4
|
|
250×90°※
|
570.5
|
737
|
89.6
|
|
300×5⁵/₈°※
|
301.5
|
179
|
77.3
|
|
300×11¼°※
|
367.5
|
311
|
86.8
|
|
300×22½°※
|
397.5
|
371
|
91.0
|
|
300×45°※
|
462.5
|
501
|
101.9
|
|
300×90°※
|
632.5
|
841
|
120.1
|
← スクロールでご確認頂けます →
※呼び径250・300の製品は、Ｖタイプとなります。
技術資料
- 組立図
- 50～300mm
- 取扱説明書
- 50～200mm
- 250mm・300mm
