概要

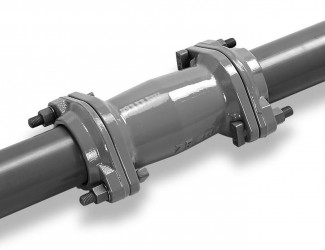

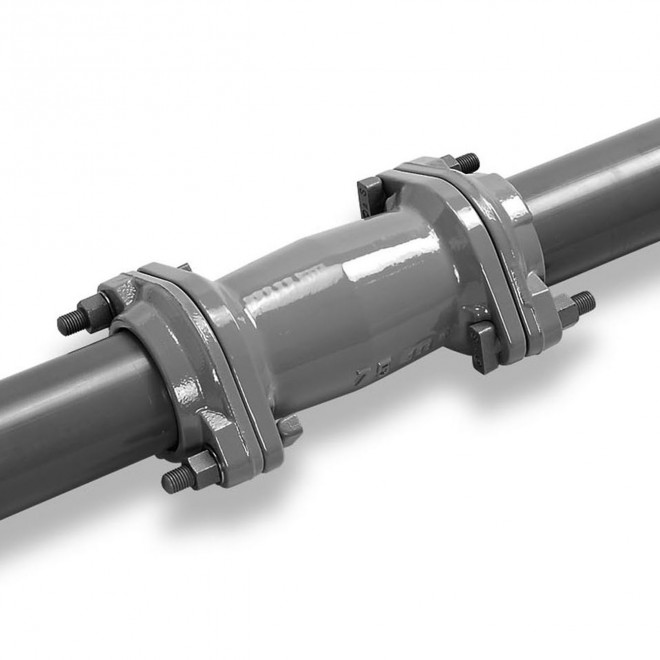

硬質塩化ビニル管（鋼管）に使用する両受継手
類似製品との使い分け
- 有効長を短くしたものがVSジョイントショートです。
- 片落型はVSジョイント片落型になります。
- 鋳鉄管とつなげたいときはVCジョイントをご使用ください。
特長
- 爪を押すボルトがない為超クイック・確実施工
- スライドロック式による伸縮と離脱防止性能の両立
- 簡単に取り外しが可能
- 腐食に強い
構成
- 硬質塩化ビニル管との接合は、押輪、ゴム輪、Ｔ頭ボルトを用いたメカニカルジョイント形式で、
接合部は可撓性、伸縮性を確保したヒップアップ形になっています。
押輪本体に内蔵されている爪リングによって、管の抜け出しを防止する構造になっています。

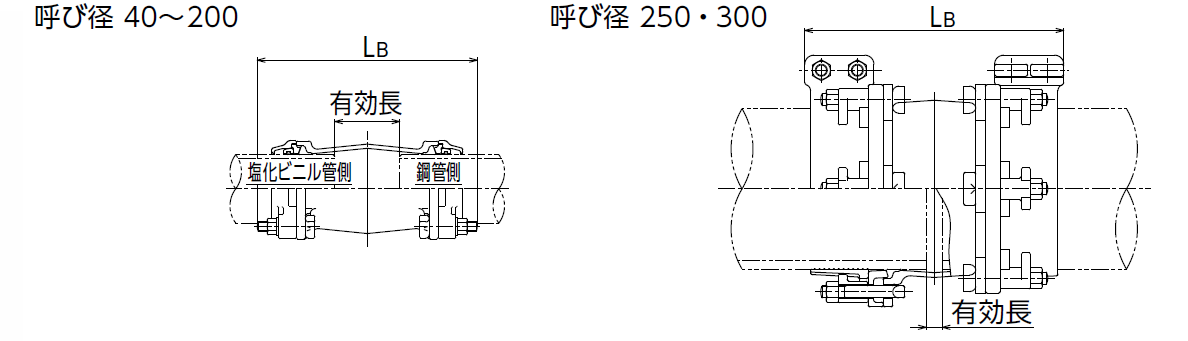

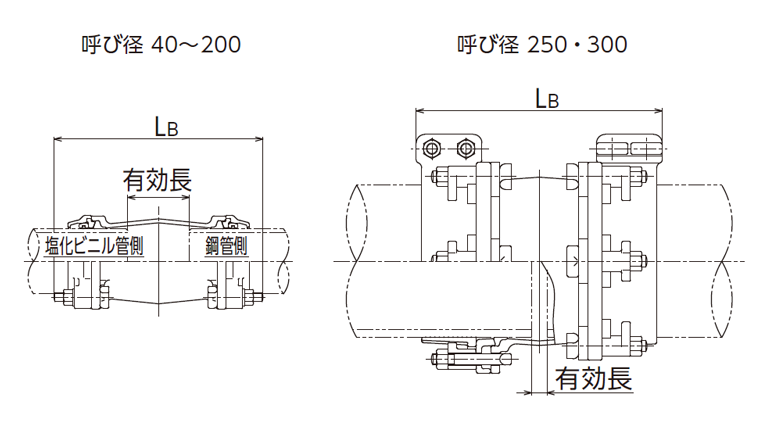

仕様
|
呼び径
|
LB
|
有効長
|
質量(kg)
|
|---|---|---|---|
|
40
|
302
|
111
|
5.4
|
|
50
|
312
|
123
|
6.9
|
|
75
|
360
|
112
|
9.3
|
|
100
|
376
|
108
|
13.9
|
|
125
|
380
|
106
|
17.8
|
|
150
|
384
|
100
|
19.0
|
|
200
|
496
|
174
|
32.9
|
|
250※
|
431
|
27
|
56.0
|
|
300※
|
445
|
21
|
66.8
|
← スクロールでご確認頂けます →
※呼び径250・300の製品は、Ｖタイプとなります。
技術資料
- 組立図
- 40～300mm
- 取扱説明書
- 40～200mm
- 250mm・300mm
