概要

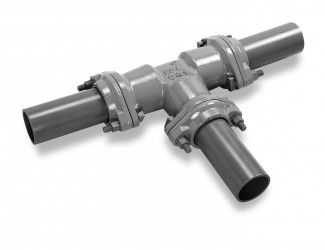

硬質塩化ビニル管（鋼管）用 三受T字管
類似製品との使い分け
- 分岐形状が内ネジならばメカチーズ２型
- 分岐形状がフランジならばメカチーズＦ型
- 分岐形状がフランジでかつ台座付ならばメカチーズＦＳ型
特長
- 爪を押すボルトがない為超クイック・確実施工
- スライドロック式による伸縮と離脱防止性能の両立
- 簡単に取り外しが可能
- 腐食に強い

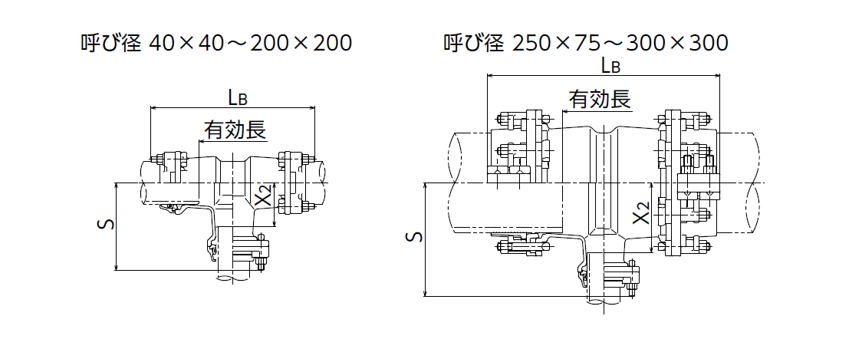

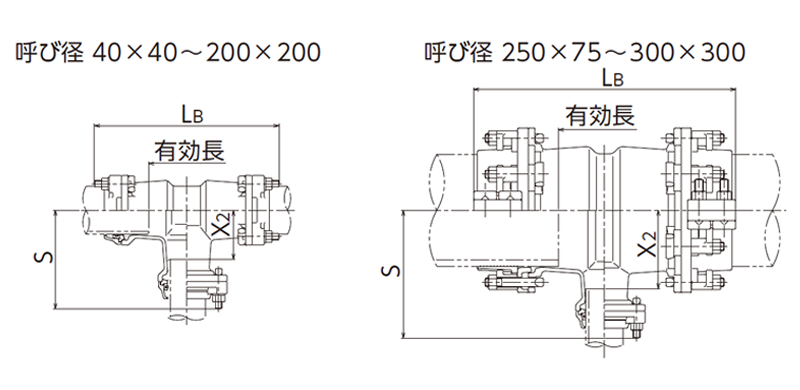

仕様
|
呼び径
|
LB
|
S
|
X2
|
有効長
|
質量(kg)
|
|---|---|---|---|---|---|
|
40×40
|
348
|
174.0
|
79.5
|
159
|
9.9
|
|
50×40
|
370
|
191.0
|
95.5
|
181
|
9.5
|
|
50×50
|
380
|
190.0
|
95.5
|
191
|
11.9
|
|
75×40
|
424
|
206.0
|
110.5
|
176
|
13.3
|
|
75×50
|
420
|
205.0
|
110.5
|
172
|
14.6
|
|
75×75
|
450
|
225.0
|
101.0
|
202
|
16.3
|
|
100×50
|
420
|
220.0
|
125.5
|
152
|
19.4
|
|
100×75
|
450
|
240.0
|
116.0
|
182
|
20.7
|
|
100×100
|
465
|
245.0
|
111.0
|
197
|
23.5
|
|
125×50
|
420
|
225.0
|
130.5
|
146
|
21.0
|
|
125×75
|
450
|
255.0
|
131.0
|
176
|
22.0
|
|
125×100
|
470
|
260.0
|
126.0
|
196
|
25.7
|
|
125×125
|
495
|
260.0
|
123.0
|
221
|
27.4
|
|
150×50
|
420
|
250.0
|
155.5
|
136
|
25.7
|
|
150×75
|
450
|
270.0
|
146.0
|
166
|
27.9
|
|
150×100
|
475
|
275.0
|
141.0
|
191
|
31.2
|
|
150×125
|
500
|
280.0
|
143.0
|
216
|
30.7
|
|
150×150
|
525
|
285.0
|
143.0
|
241
|
34.6
|
|
200×50
|
530
|
280.0
|
185.5
|
208
|
37.1
|
|
200×75
|
560
|
300.0
|
176.0
|
238
|
36.8
|
|
200×100
|
585
|
305.0
|
171.0
|
263
|
41.9
|
|
200×150
|
635
|
315.0
|
173.0
|
313
|
51.2
|
|
200×200
|
690
|
355.0
|
194.0
|
368
|
55.5
|
|
250×75k※
|
625
|
320.0
|
196.0
|
221
|
72.5
|
|
250×100※
|
647
|
325.0
|
191.0
|
243
|
75.2
|
|
250×150※
|
697
|
325.0
|
183.0
|
293
|
81.6
|
|
250×200※
|
747
|
385.0
|
224.0
|
343
|
89.5
|
|
250×250※
|
797
|
420.5
|
218.5
|
393
|
108.2
|
|
300×75※
|
645
|
345.0
|
221.0
|
221
|
88.8
|
|
300×100※
|
667
|
350.0
|
216.0
|
243
|
93.4
|
|
300×150※
|
717
|
350.0
|
208.0
|
293
|
96.9
|
|
300×200※
|
767
|
410.0
|
249.0
|
343
|
105.6
|
|
300×250※
|
817
|
445.4
|
243.5
|
393
|
124.9
|
|
300×300※
|
867
|
457.5
|
245.5
|
443
|
136.2
|
← スクロールでご確認頂けます →
※呼び径250・300の製品は、Ｖタイプとなります。
技術資料
- 取扱説明書
- 40～200mm
- 250mm・300mm×75～300mm
