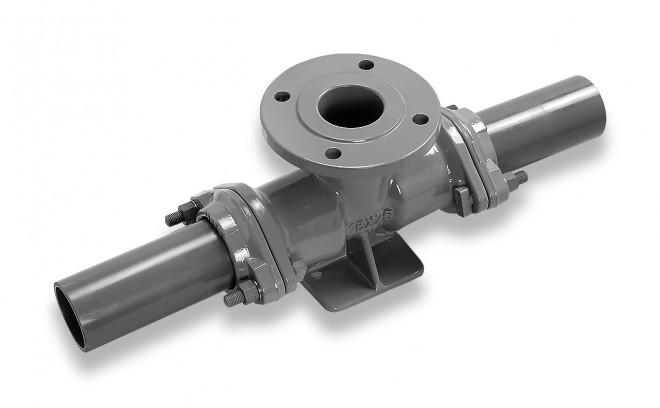

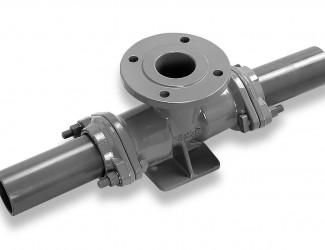

硬質塩化ビニル管(鋼管)用のダクタイル鋳鉄異形管(フランジ付両受T字管)

SQVTS

メカチーズFS型

〇爪を押すボルトがない為超クイック・確実施工
〇スライドロック式による伸縮と離脱防止性能の両立
〇簡単に取り外しが可能
〇腐食に強い

類似製品との使い分け

分岐形状が内ネジならばメカチーズ2型
分岐形状がフランジならばメカチーズF型
分岐形状が受口ならばメカチーズ3型

技術資料ダウンロード

適用管種・適用呼び径

塩ビ管(鋼管)75~150mm×75mm

構成

1 硬質塩化ビニル管との接合は、押輪、ゴム輪、T頭ボルトを用いたメカニカルジョイント形式で、接合部は可撓性、伸縮性を確保したヒップアップ形になっています。
押輪本体に内蔵されている爪リングによって、管の抜け出しを防止する構造になっています。

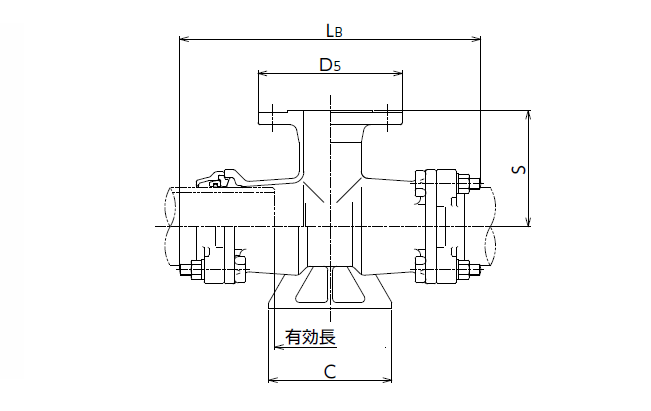

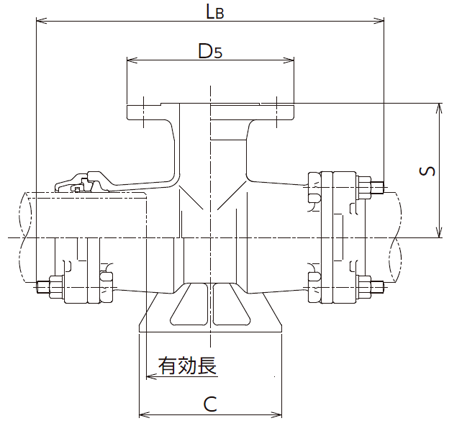

呼び径 LSC重量(kg)有効長
50×75 36513015016.2178
75×75 43015015019.1184
100×75 43017018024.4162
125×75 43519019028.5161
150×75 44020020029.6162
200×75 55023023046.0228
