概要

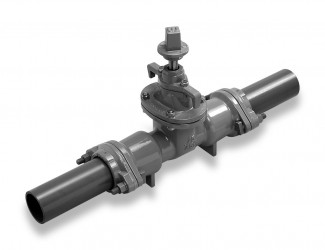

硬質塩化ビニル管（鋼管）用両受ソフトシール仕切弁
特長
- 爪を押すボルトがない為超クイック・確実施工
- スライドロック式による伸縮と離脱防止性能の両立
- 簡単に取り外しが可能
- 腐食に強い
構成
- 硬質塩化ビニル管との接合は、押輪、ゴム輪、Ｔ頭ボルトを用いたメカニカルジョイント形式で、
接合部は可撓性、伸縮性を確保したヒップアップ形になっています。
押輪本体に内蔵されている爪リングによって、管の抜け出しを防止する構造になっています。

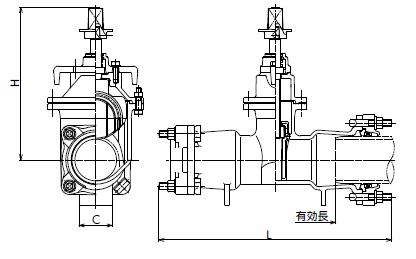

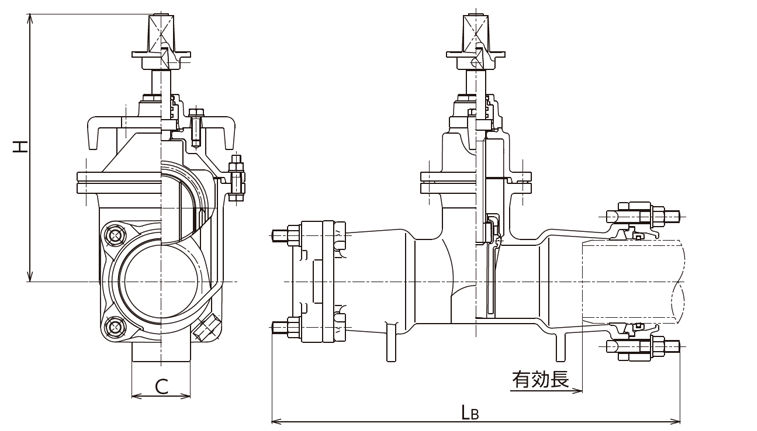

仕様
|
呼び径
|
LB
|
H
|
C
|
有効長
|
質量(kg)
|
|---|---|---|---|---|---|
|
50
|
420
|
285
|
70
|
231
|
17.4
|
|
75
|
525
|
330
|
90
|
282
|
25.0
|
|
100
|
555
|
365
|
80
|
292
|
34.3
|
|
150
|
640
|
452
|
110
|
356
|
57.1
|
← スクロールでご確認頂けます →
技術資料
- 組立図
- 50～150mm ※開度計付
- 取扱説明書
- 50～150mm
