概要

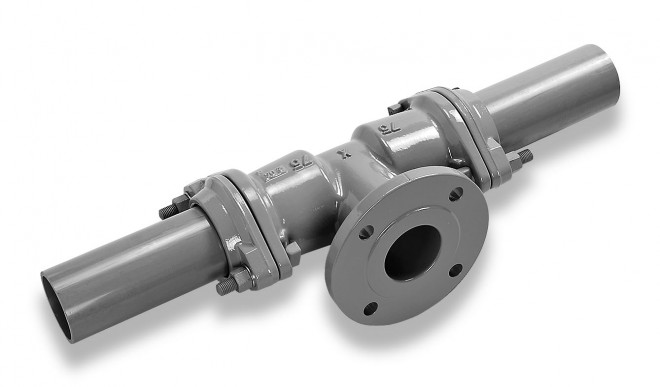

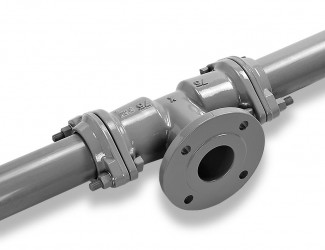

硬質塩化ビニル管（鋼管）フランジ付異形管用 両受T字管
類似製品との使い分け
- 分岐形状が内ネジならばメカチーズ２型
- 分岐形状がフランジでかつ台座付ならメカチーズＦＳ型
- 分岐形状が受口ならばメカチーズ３型
特長
- 爪を押すボルトがない為超クイック・確実施工
- スライドロック式による伸縮と離脱防止性能の両立
- 簡単に取り外しが可能
- 腐食に強い
構成
- 硬質塩化ビニル管との接合は、押輪、ゴム輪、Ｔ頭ボルトを用いたメカニカルジョイント形式で、
接合部は可撓性、伸縮性を確保したヒップアップ形になっています。
押輪本体に内蔵されている爪リングによって、管の抜け出しを防止する構造になっています。
フランジ付異形管との接合形式は、フランジ形式になっています。

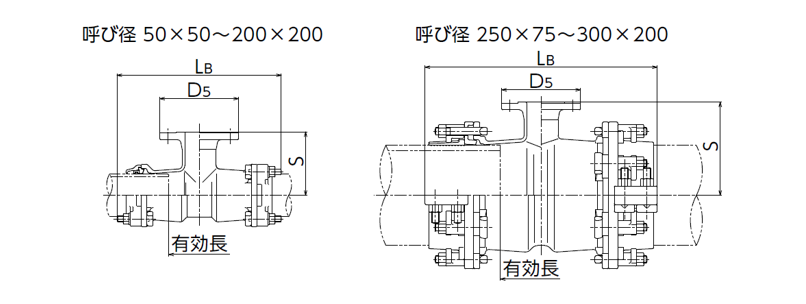

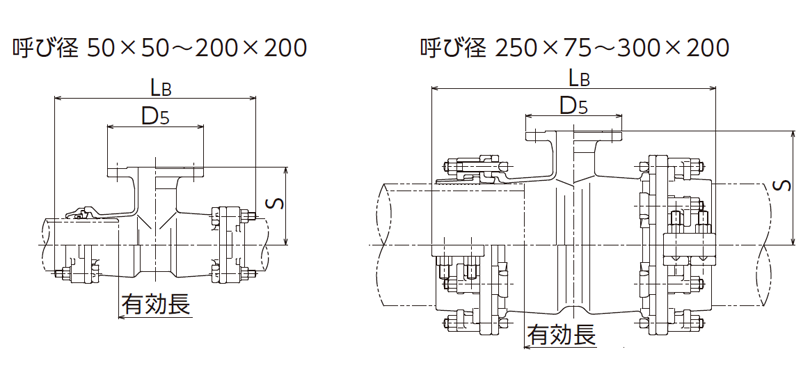

仕様
|
呼び径
|
LB
|
S
|
D5
|
有効長
|
質量(kg)
|
|---|---|---|---|---|---|
|
50×50
|
365
|
130
|
155
|
176
|
11.4
|
|
75×50
|
405
|
140
|
155
|
157
|
12.9
|
|
75×75
|
430
|
150
|
211
|
182
|
17.2
|
|
100×50
|
405
|
170
|
155
|
137
|
18.3
|
|
100×75
|
430
|
170
|
211
|
162
|
21.7
|
|
100×100
|
455
|
170
|
238
|
187
|
22.2
|
|
125×50
|
410
|
190
|
155
|
136
|
21.2
|
|
125×75
|
435
|
190
|
211
|
161
|
24.3
|
|
125×100
|
460
|
190
|
238
|
186
|
26.4
|
|
150×50
|
415
|
200
|
155
|
131
|
23.4
|
|
150×75
|
440
|
200
|
211
|
156
|
28.1
|
|
150×100
|
465
|
200
|
238
|
181
|
27.9
|
|
150×150
|
515
|
210
|
290
|
231
|
34.3
|
|
200×50
|
525
|
230
|
155
|
203
|
38.7
|
|
200×75
|
550
|
230
|
211
|
228
|
42.4
|
|
200×100
|
575
|
230
|
238
|
253
|
43.9
|
|
200×150
|
625
|
240
|
290
|
303
|
50.6
|
|
200×200
|
675
|
240
|
342
|
353
|
55.1
|
|
250×75※
|
625
|
250
|
211
|
221
|
75.6
|
|
250×100※
|
647
|
255
|
238
|
243
|
77.5
|
|
250×150※
|
697
|
255
|
290
|
293
|
83.9
|
|
250×200※
|
747
|
255
|
342
|
343
|
90.6
|
|
300×75※
|
645
|
275
|
211
|
221
|
89.5
|
|
300×100※
|
667
|
280
|
238
|
243
|
88.4
|
|
300×150※
|
717
|
280
|
290
|
293
|
97.4
|
|
300×200※
|
767
|
280
|
342
|
343
|
104.5
|
← スクロールでご確認頂けます →
※呼び径250・300の製品は、Ｖタイプとなります。
