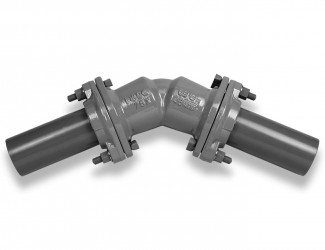

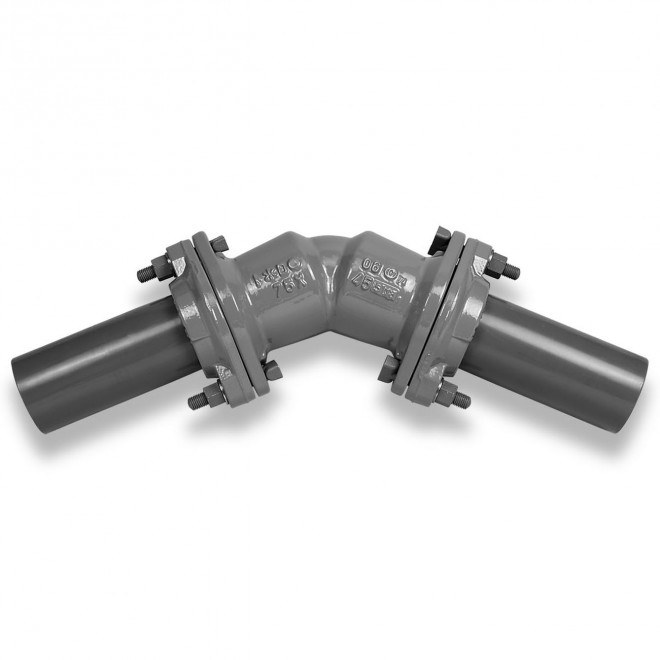

硬質塩化ビニル管(鋼管)用両受曲管

SQVBS

メカベンドショート

〇爪を押すボルトがない為超クイック・確実施工
〇スライドロック式による伸縮と離脱防止性能の両立
〇簡単に取り外しが可能
〇腐食に強い

類似製品との使い分け

消火栓にお使いになる場合は消火栓型
有効長が長い物をお求めの場合はメカベンド

技術資料ダウンロード

適用管種・適用呼び径

塩ビ管 50~200mm

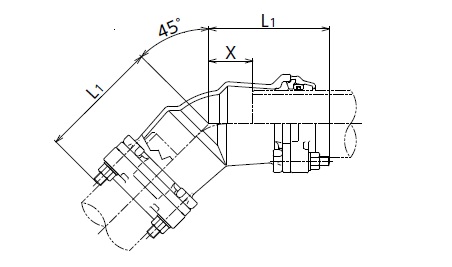

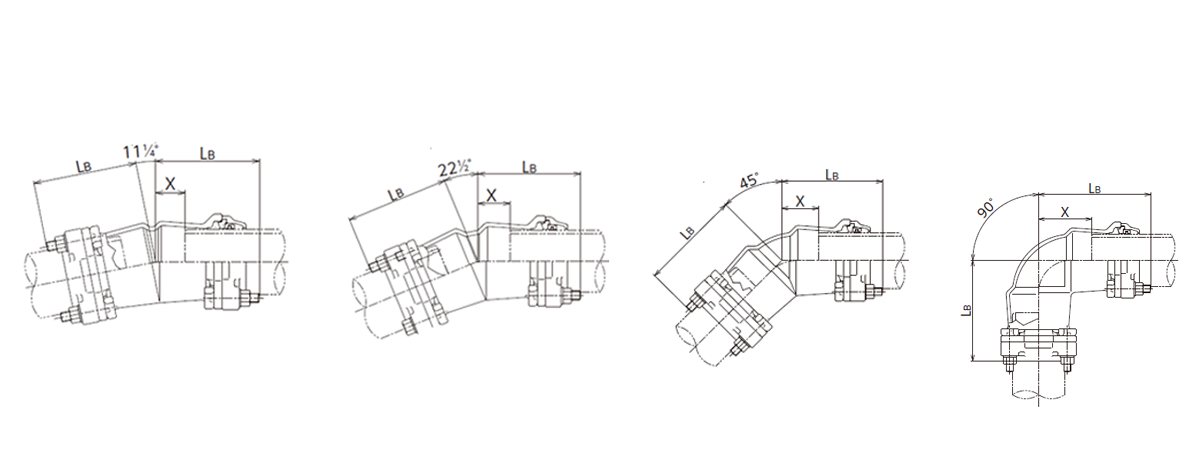

※図、表は45°です

構成

1 硬質塩化ビニル管との接合は、押輪、ゴム輪、T頭ボルトを用いたメカニカルジョイント形式で、接合部は可撓性、伸縮性を確保したヒップアップ形になっています。
押輪本体に内蔵されている爪リングによって、管の抜け出しを防止する構造になっています。
呼び径 L1P重量(kg)有効長(2X)
40 157905.82125
50 160906.71133
75 195999.17144
100 20910614.96150
150 22411022.42170
200 29214137.00262
