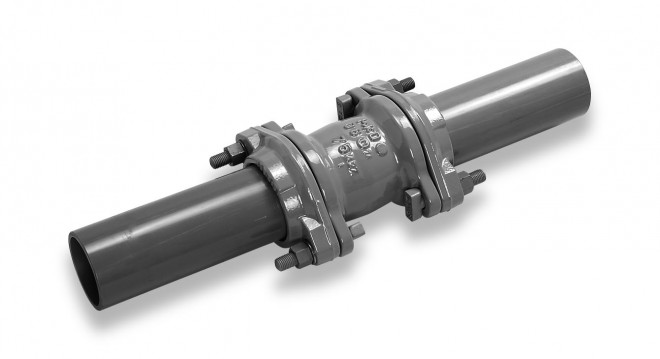

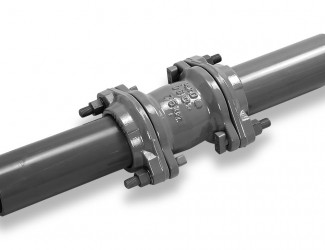

硬質塩化ビニル管(鋼管)の両受継手

SQVSJ

VSジョイントショート

〇爪を押すボルトがない為超クイック・確実施工
〇スライドロック式による伸縮と離脱防止性能の両立
〇簡単に取り外しが可能
〇腐食に強い

類似製品との使い分け

片落型はVSジョイント片落型
鋳鉄管とつなげたいときはVCジョイント

技術資料ダウンロード

適用管種・適用呼び径

塩ビ管(鋼管)75~200mm

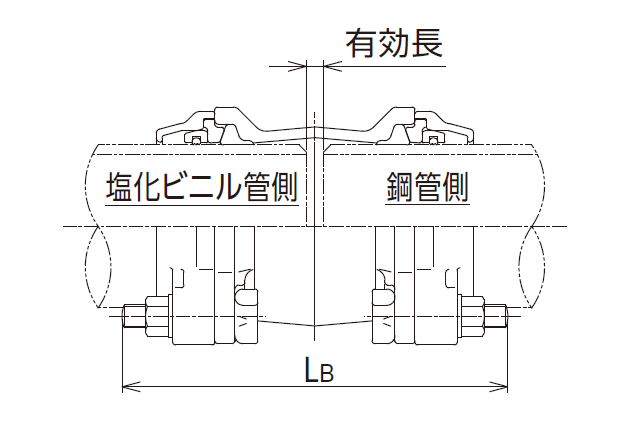

構成

1 硬質塩化ビニル管との接合は、押輪、ゴム輪、T頭ボルトを用いたメカニカルジョイント形式で、接合部は可撓性、伸縮性を確保したヒップアップ形になっています。
押輪本体に内蔵されている爪リングによって、管の抜け出しを防止する構造になっています。
呼び径 L1P重量(kg)有効長
50 22060.05.1933
75 27065.07.0724
100 28070.010.4612
125 28572.513.3011
150 29075.015.2212
200 35080.024.1728
