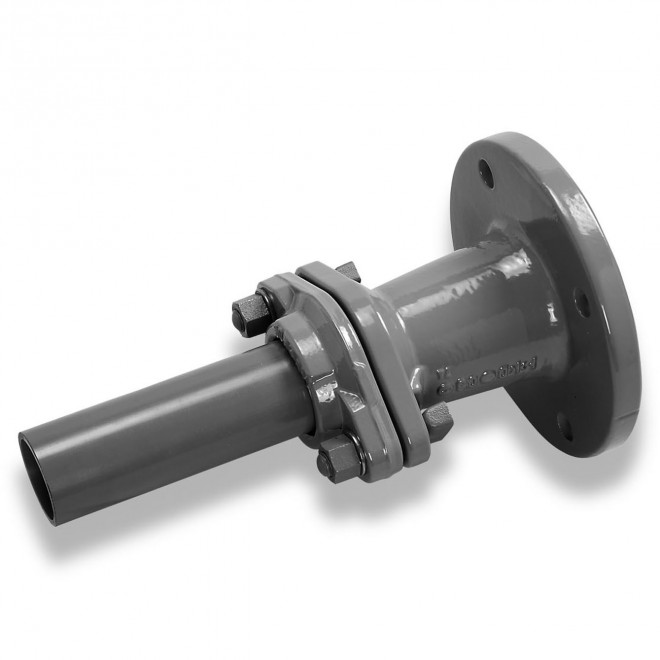

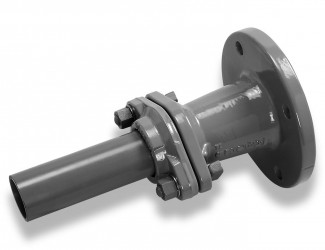

硬質塩化ビニル管用(鋼管)のダクタイル鋳鉄異形管(片フランジ継手管)

SQVFR

メカフランジ片落型

〇爪を押すボルトがない為超クイック・確実施工
〇スライドロック式による伸縮と離脱防止性能の両立
〇簡単に取り外しが可能
〇腐食に強い

類似製品との使い分け

技術資料ダウンロード

適用管種・適用呼び径

塩ビ管(鋼管) 50~200mm×40~150mm

構成

1 硬質塩化ビニル管との接合は、押輪、ゴム輪、T頭ボルトを用いたメカニカルジョイント形式で、接合部は可撓性、伸縮性を確保したヒップアップ形になっています。
押輪本体に内蔵されている爪リングによって、管の抜け出しを防止する構造になっています。フランジ付異形管との接合形式は、フランジ形式になっています。

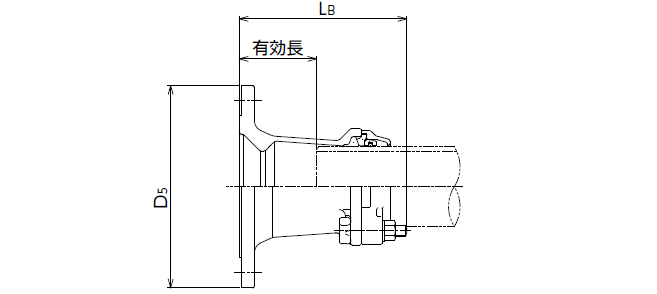

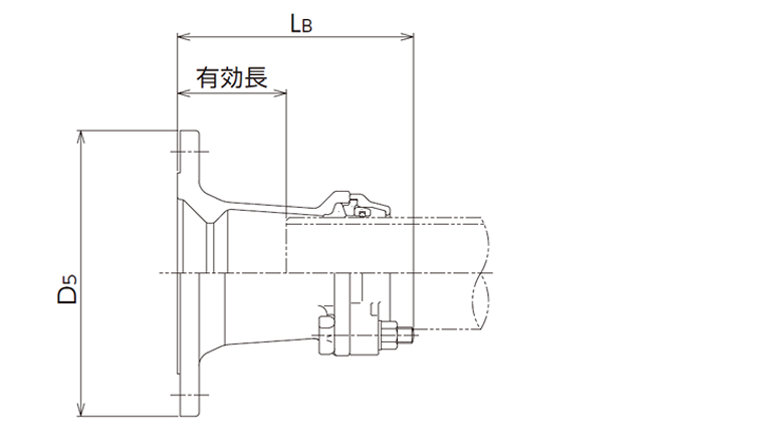

呼び径 LD5重量(kg)有効長
50×40 1831554.788.5
75×50 1982118.7104.5
100×50 20823810.2114.5
100×75 23023811.6107.0
125×50 22026311.6126.5
150×50 23029014.0136.5
150×75 24029014.0117.0
150×100 24529016.3111.0
200×150 26034223.7121.0
