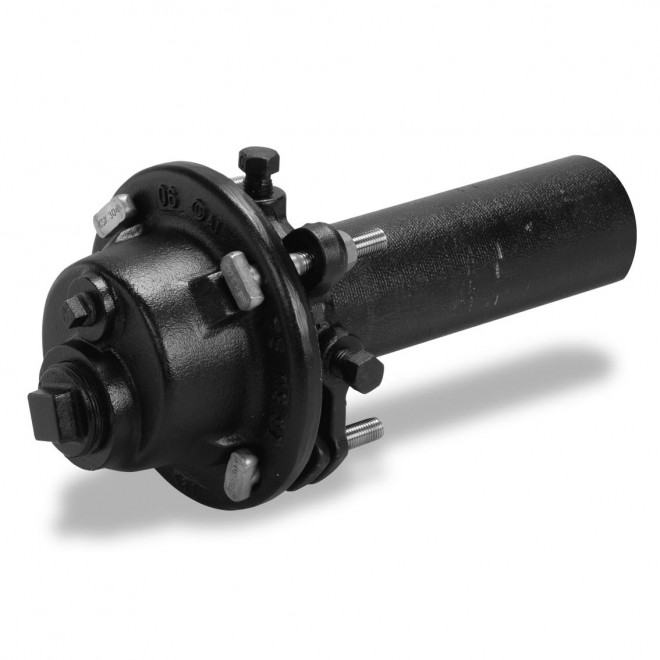

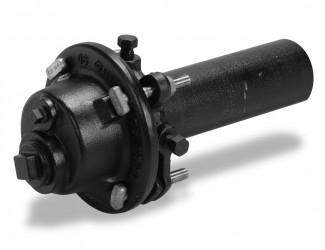

ダクタイル鋳鉄管（NS形管）用 管帽 離脱防止押輪付 管帽鋳鉄管用NS形
MCKP-NS ・ MCKP-NS-S
- 適用管種：
- ダクタイル鋳鉄管 NS形
- 呼び径：
- 75～450mm
概要
ダクタイル鋳鉄管NS形配管の管末が挿口の場合に使用します。
※GX形にも使用できます。取外しも簡単です。
類似製品との使い分け
- 付属品が付いていない製品と、付属品が付いている製品がございます。
- ダクタイル鋳鉄管GX形配管の管末が受口の場合は、管栓鋳鉄管用GX形をご使用ください。
- ダクタイル鋳鉄管NS形配管の管末が受口の場合は、管栓鋳鉄管用NS形をご使用ください。
- ダクタイル鋳鉄管NS形E種配管の管末が受口の場合は、管栓鋳鉄管用NS形E種をご使用ください。
- ダクタイル鋳鉄管 S50形の管末が挿し口の場合は、管帽鋳鉄管用S50形をご使用ください。
- ダクタイル鋳鉄管K形・T形配管の管末が挿口の場合は、管帽鋳鉄管用K形をご使用ください。
- 水圧をかけない状態の鋳鉄管に取付ける場合は、挿し口簡易栓鋳鉄管用をご使用いただけます。
特長
- 離脱防止押輪で水密性を確保するので施工が容易

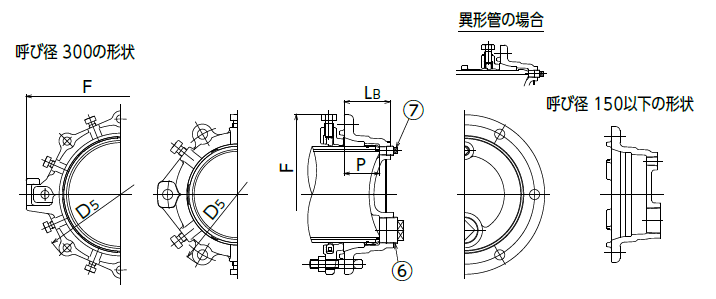

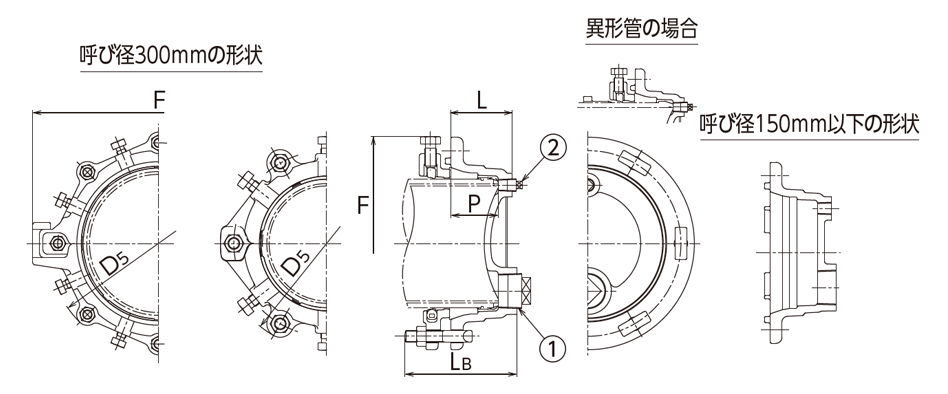

仕様
|
呼び径
|
D5
|
L
|
LB
|
P
|
F
|
①プラグ
|
②プラグ
|
質量(kg)
|
|---|---|---|---|---|---|---|---|---|
|
75
|
224
|
103
|
180
|
81
|
229
|
R2(50)
|
R1/4
|
11.4
|
|
100
|
255
|
105
|
194
|
81
|
260
|
R2(50)
|
R1/2
|
14.2
|
|
150
|
310
|
105
|
193
|
81
|
313
|
R2(50)
|
R1/2
|
19.8
|
|
200
|
364
|
105
|
192
|
81
|
366
|
R2(50)
|
R1/2
|
27.8
|
|
250
|
416
|
105
|
191
|
81
|
419
|
R2(50)
|
R1/2
|
37.8
|
|
300
|
477
|
116
|
196
|
87
|
539
|
R2(50)
|
R1(25)
|
53.6
|
|
350
|
528
|
116
|
195
|
87
|
590
|
R2(50)
|
R1(25)
|
68.9
|
|
400
|
582
|
116
|
204
|
87
|
644
|
R2(50)
|
R1(25)
|
80.8
|
|
450
|
633
|
116
|
203
|
87
|
695
|
R2(50)
|
R1(25)
|
99.3
|
← スクロールでご確認頂けます →
※質量は、本体（MCKP-NS）についてです。 本体は二つ割離脱防止押輪が含まれています。 付属品付（MCKP-NS-S）は、NS形用ゴム輪、ボルト・ナットを含みます。
