フランジブロック　KTF3・KTF3Z | コスモ工機株式会社

製品のご案内

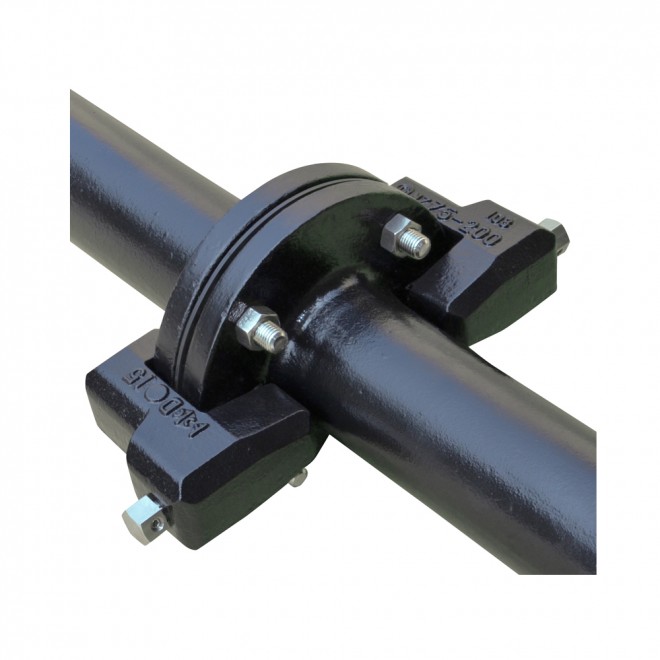

フランジ接合部を強固な継手に補強する後付けの金具
（7.5Kフランジ仕様）
※露出配管に600～1000mmを使用する場合には、脱落防止のため、専用の脱落防止バンドの設置をご検討ください。
　脱落防止バンドに関する詳細はお問い合わせ下さい。
※絶縁タイプがKTF3Zです。

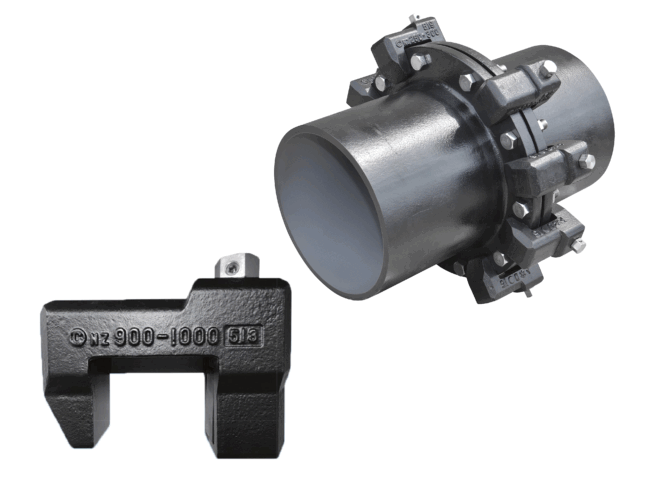

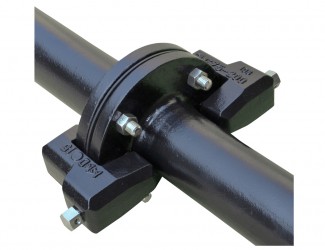

標準型 KTF3・絶縁型 KTF3Z

フランジブロック　KTF3・KTF3Z

〇フランジ外周から管に対して垂直にボルト操作が行えるため
　締付スペースの制限無し
〇平らな面を有したピースでフランジを押圧し集中荷重を防ぐ
〇操作ナットを締め込むだけの簡単施工
〇３DkN以上の離脱防止性能

類似製品との使い分け

漏水中、あるいは漏水の可能性がある場合には
フランジ補強金具

適用管種・適用呼び径

ダクタイル鋳鉄管

250ｍｍ～1000ｍｍ

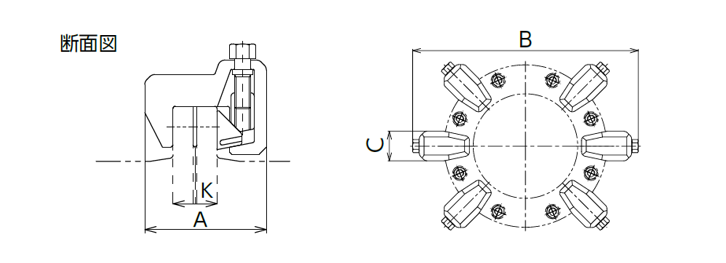

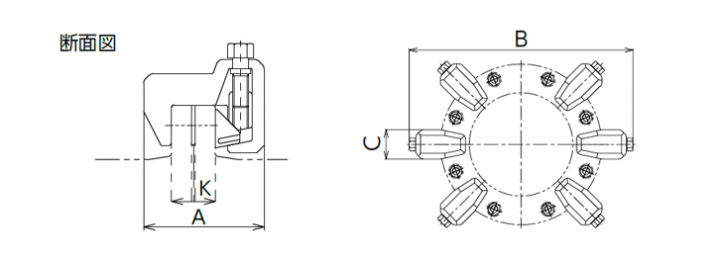

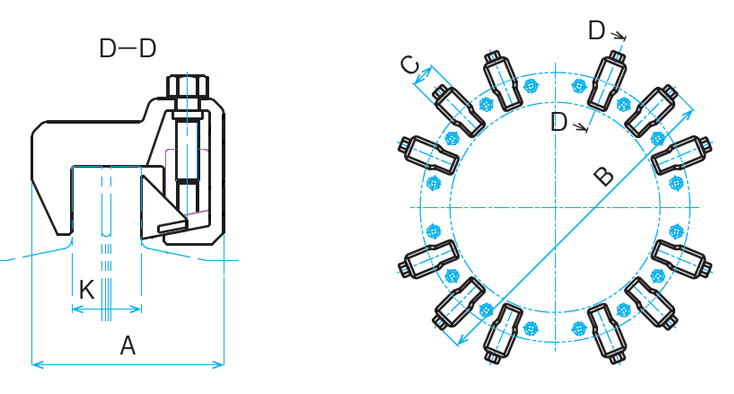

呼び径	Ａ〈共通〉	Ｂ〈共通〉	C〈共通〉	K (KTF3)	K (KTF3Z)	使用数 (個)〈共通〉	操作ボルト・ナット〈共通〉	質量〈共通〉
250	143	535	66	48～69	48～68	6	6-M16	24
300	143	589	66	48～69	48～68	8	8-M16	32
350	172	707	80	52～79	52～77	8	8-M22	60
400	172	759	80	52～79	52～77	8	8-M22	60
450	172	829	80	52～79	52～77	8	8-M22	60
500	172	883	80	52～79	52～77	8	8-M22	60
600	202	1001	76	60～96	64～95	12	12-M24	108
700	202	1119	76	60～96	64～95	12	12-M24	108
800	202	1225	76	60～96	64～95	16	16-M24	144
900	210	1335	76	60～102	70～101	16	16-M24	152
1000	210	1461	76	60～102	70～101	20	20-M24	190
