製品のご案内

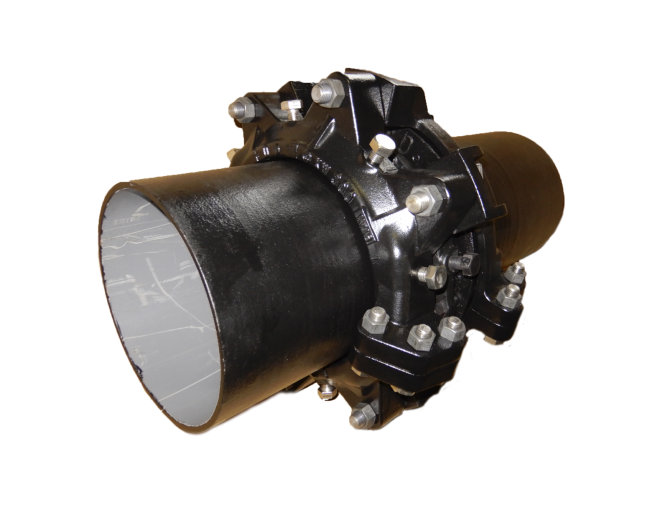

既設Ａ・Ｋ形ダクタイル鋳鉄管・ダクタイル異形管継手部の離脱防止性能を３ＤｋＮに向上させる補強金具です。

CMWD

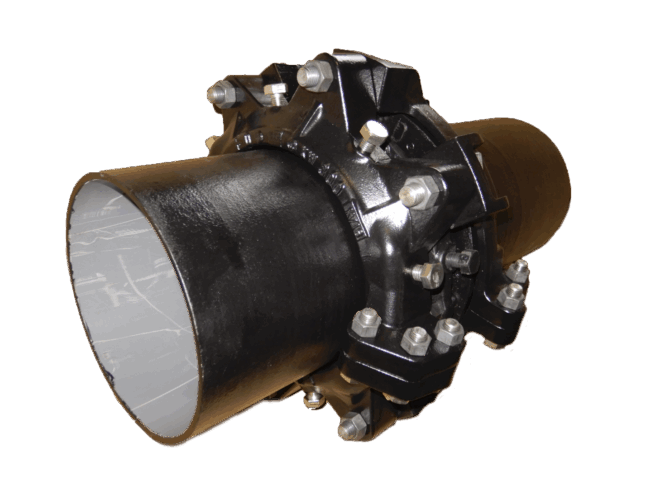

耐震型二重防護金具A・K形管用

○二つ割構造なので取付簡単
○連結ボルトの本数を減らし、施工性向上
○離脱防止性能３DkN
○普通押輪だけでなく離脱防止押輪の上からも施工可能

類似製品との使い分け

技術資料ダウンロード

適用管種・適用呼び径

ダクタイル鋳鉄管400mm～1100mm・1350mm

※600～1100・1350の場合、表の六角ボルトは＜六角ボルト　取付用＞　Ｔ頭ボルトは＜六角ボルト　連結用＞を指します。
※インロー管用二重防護金具（非耐震型）は別途お問い合わせください。こちらは耐震金具ではありません。

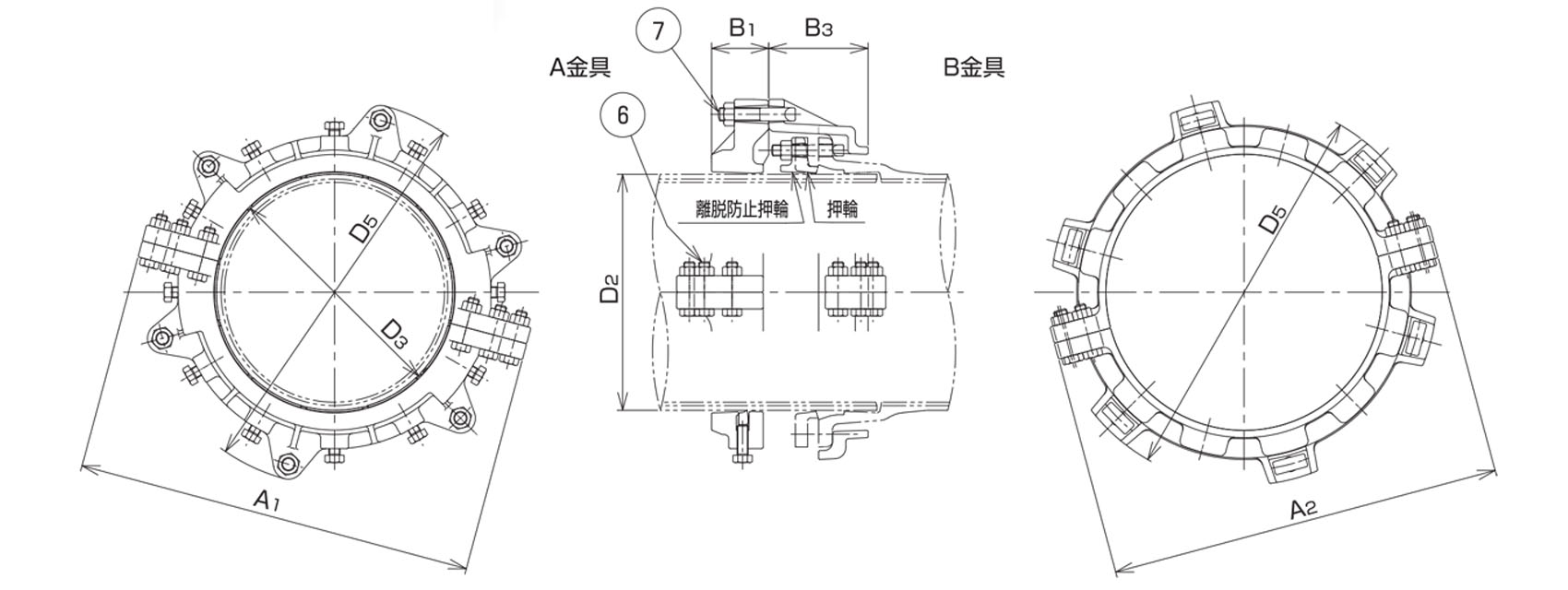

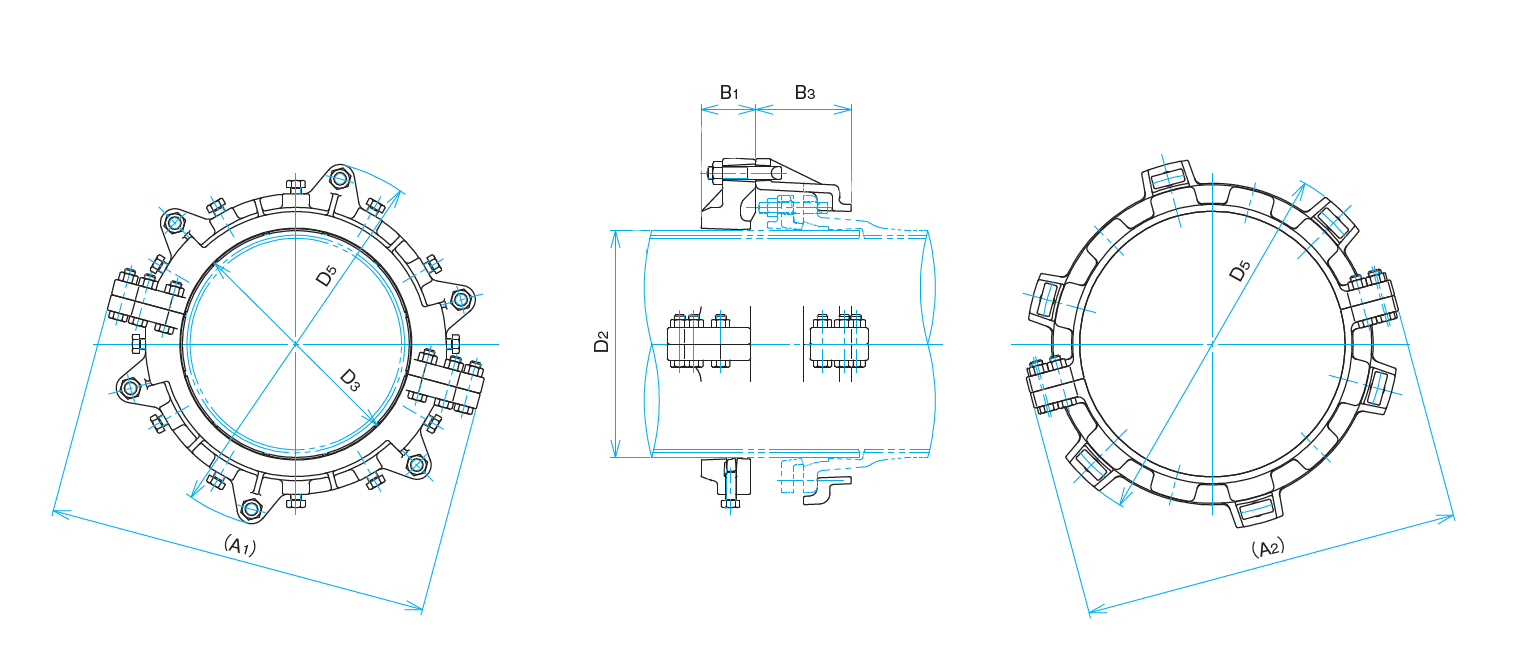

呼び径 D2D3D5A1A2B1B3六角ボルトT頭ボルト
300 322.8326.85785745949514810-M20×856-M24×120
350 374.0378.06366376509715010-M20×858-M24×120
400 425.6429.669671770810317912-M20×856-M24×120
450 476.8480.875276676410618012-M20×858-M24×120
500 528.0532.080989482611517812-M20×858-M24×120
600 630.8634.89641078101011618912-M24×100※8-M30×140※
700 733.0738.010881084107212820512-Ｍ24×100※8-Ｍ30×140※
800 836.0841.011761262123013520312-Ｍ24×100※10-Ｍ30×140※
900 939.0944.013031390133814223412-Ｍ30×125※10-Ｍ30×140※
1000 1041.01047.014141494149615723010-M30×12510-M30×140
1100 1144.01150.015171588161315724010-M30×12512-M30×140
1350 1400.01407.018041854187616625210-M30×12514-M30×150
