耐震型既設管継手部補強金具A・K形管用

製品のご案内

既設Ａ・Ｋ形ダクタイル鋳鉄管・ダクタイル異形管継手部の離脱防止性能を３ＤｋＮに向上させる補強金具です。

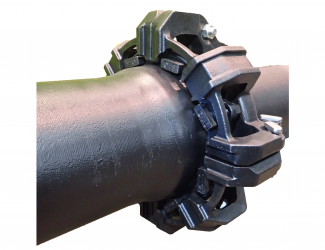

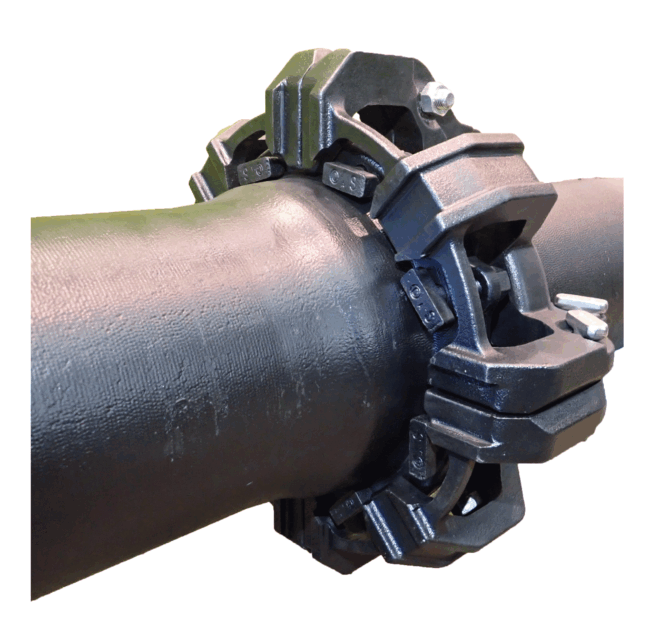

※写真は呼び径250mmです。

CHK

耐震型既設管継手部補強金具A・K形管用

○普通押輪・離脱防止押輪に対応
〇二つ割で施工が容易
〇曲げ配管に使用可能
〇離脱防止性能Ａ級

類似製品との使い分け

Ｔ形の場合は既設管継手部補強金具Ｔ形管用
呼び径300ｍｍ以上は耐震型二重防護金具鋳鉄管用

適用管種・適用呼び径

ダクタイル鋳鉄管

75mm～250mm

呼び径300ｍｍ以上は耐震型二重防護金具鋳鉄管用をご使用ください。

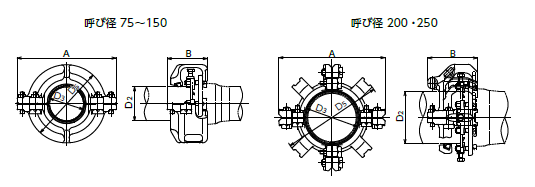

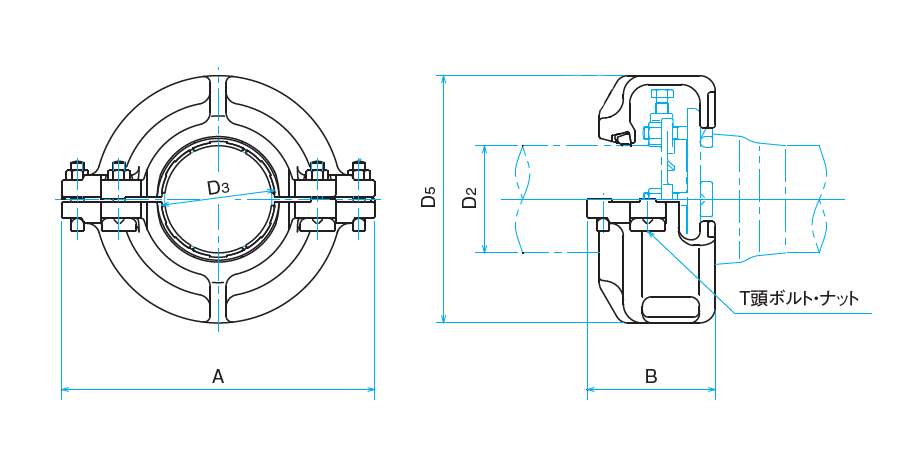

呼び径	D2	D3	D5	A	B	T頭ボルト	重量
75	93.0	101	288	370	178.0	4-M16×85	19.1
100	118.0	127	324	430	201.5	4-M20×90	27.0
150	169.0	178	390	494	202.0	4-M20×90	38.8
200	220.0	229	492	488	258.0	6-M20×90	49.1
250	271.6	281	524	553	258.0	8-M20×90	58.3
